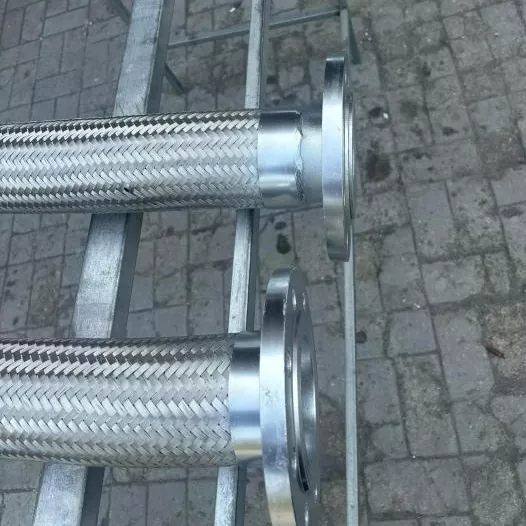

ท่อโลหะยืดหยุ่นลูกฟูก

ซีรีส์ท่อโลหะยืดหยุ่นลูกฟูก JIDONGDA สร้างขึ้นโดยใช้สูบลมสแตนเลสแบบผนังบาง โครงสร้างลูกฟูกที่เป็นเอกลักษณ์ให้ความยืดหยุ่นในทิศทางทั้งแนวแกนและด้านข้าง ในขณะที่ยังคงรักษาข้อดีของโลหะโดยธรรมชาติ นั่นคือ ความทนทานต่ออุณหภูมิ ความดัน และการกัดกร่อนสูง นอกเหนือจากการลำเลียงสื่อการทำงานแล้ว คุณค่าที่สำคัญของผลิตภัณฑ์ยังอยู่ที่ความสามารถในการชดเชยการขยายตัวทางความร้อน แยกการสั่นสะเทือนทางกล และแก้ไขการวางแนวที่ไม่ตรง ทำหน้าที่เป็นส่วนประกอบด้านความปลอดภัยที่สำคัญ ช่วยให้สามารถเชื่อมต่อได้อย่างยืดหยุ่นภายในระบบท่ออุตสาหกรรมที่แข็งแกร่ง และออกแบบมาเพื่อการทำงานที่ต่อเนื่องและหนัก

คุณสมบัติการออกแบบผลิตภัณฑ์

JIDONGDA ใช้เทคโนโลยีการขึ้นรูปแบบไร้รอยต่อที่ช่วยให้มั่นใจถึงความเสถียรของโครงสร้างและการป้องกันการรั่วไหลที่เหนือกว่า ส่วนประกอบหลักประกอบด้วยสี่ชั้น พร้อมตัวเลือกสำหรับการเสริมแรงแบบกำหนดเอง:

1. องค์ประกอบลูกฟูก

ผลิตจากสแตนเลสแผ่นเดียว (เกรด 304 หรือ 316L) ซึ่งช่วยลดความเสี่ยงที่เกี่ยวข้องกับตะเข็บเชื่อม และเพิ่มความยืดหยุ่นของท่อและความเข้ากันได้กับสื่อต่างๆ อย่างมาก

2. ชั้นเสริมแรง (Metal Braid)

เปลือก ขดลวด ตาข่าย ด้านนอก ( สเตนเลส) ที่ช่วยจำกัดการยืดตัวอย่างมีประสิทธิภาพ กระจายแรงกด และเพิ่มความต้านทานแรงดันโดยรวม

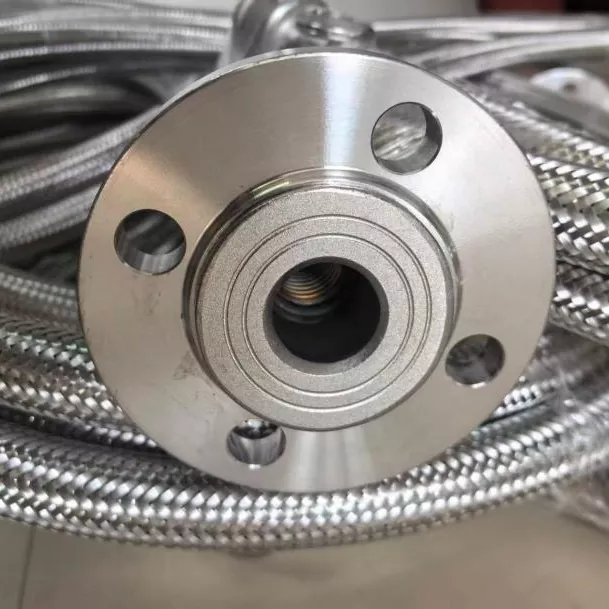

3. สิ้นสุดระบบการเชื่อมต่อ

รองรับการเชื่อมต่อประเภทต่างๆ เช่น หน้าแปลน เกลียว ข้อต่อแบบอัด และข้อต่อแบบเชื่อม ช่วยให้สามารถรวมเข้ากับระบบท่อได้หลากหลาย

4. ชั้นป้องกันเสริม

มีตัวเลือกการเสริมแรงป้องกันพิเศษให้เลือกสำหรับสภาวะการทำงานที่ต้องการ (เช่น สภาพแวดล้อมทางทะเล การจัดการกับสารที่มีฤทธิ์รุนแรง หรือการใช้งานที่อุณหภูมิสูง)

พื้นที่ใช้งานที่สำคัญ

ท่อโลหะยืดหยุ่นลูกฟูกปรับให้เข้ากับสถานการณ์การวางท่ออุตสาหกรรมต่างๆ โดยนำเสนอความคล่องตัวและการใช้งานจริงสูง:

1. ระบบชดเชยการสั่นสะเทือนของท่ออุตสาหกรรม: ดูดซับการขยายตัวและการหดตัวจากความร้อนในขณะที่ลดการสั่นสะเทือนของอุปกรณ์ระหว่างการทำงาน

2. อุตสาหกรรมปิโตรเคมี: เหมาะสำหรับการขนส่งสื่อที่มีฤทธิ์กัดกร่อนและให้การเชื่อมต่อที่ยืดหยุ่นในท่อกระบวนการ

3. ระบบผลิตไฟฟ้า: ใช้เพื่อลดและชดเชยการสั่นสะเทือนในหม้อไอน้ำ เครื่องแลกเปลี่ยนความร้อน และท่อหมุนเวียนความเย็น

4. วิศวกรรมทางทะเล: แยกการสั่นสะเทือนในท่อบนเรือและทนทานต่อการกัดกร่อนจากสเปรย์เกลือในสภาพแวดล้อมทางทะเล

5. อุปกรณ์โลหะวิทยาอุณหภูมิสูง: เหมาะสำหรับเตาเผาที่มีอุณหภูมิสูงและการเชื่อมต่อท่อที่มีอุณหภูมิสูงและต่ำสลับกัน

6. การสร้างระบบ HVAC: ให้การเชื่อมต่อที่ยืดหยุ่นในระบบ HVAC ลดการสั่นสะเทือนและเสียงรบกวนของท่อ

ตัวอย่างการใช้งานจริง

ตัวอย่างที่ 1: โครงการวางท่อกระบวนการอุณหภูมิสูงที่โรงกลั่นน้ำมันชายฝั่ง

โรงกลั่นน้ำมันชายฝั่งแห่งหนึ่งประสบปัญหาการแทนที่ด้วยความร้อนบ่อยครั้งและการรั่วไหลของการเชื่อมต่อหน้าแปลนในท่อน้ำมันและก๊าซที่มีอุณหภูมิสูง ซึ่งเกิดจากความผันผวนของอุณหภูมิเป็นเวลานาน โครงการนี้ใช้ท่อโลหะยืดหยุ่นลูกฟูกสแตนเลส JIDONGDA 316L ซึ่งชดเชยการเปลี่ยนรูปจากความร้อนได้อย่างมีประสิทธิภาพและต้านทานการกัดกร่อนของซัลไฟด์ ระบบทำงานอย่างต่อเนื่องเป็นเวลา 5 ปีโดยไม่มีการรั่วไหล ช่วยลดความถี่ในการปิดซ่อมบำรุงได้อย่างมาก และเพิ่มเสถียรภาพของสายการผลิต

ตัวอย่างที่ 2: โครงการอัพเกรดระบบท่อสำหรับเรือคอนเทนเนอร์ขนาดใหญ่

ท่อระบายความร้อนของเครื่องยนต์หลักบนเรือเดินทะเลประสบปัญหาผนังแตกร้าวและอายุการใช้งานลดลงเนื่องจากการสั่นสะเทือนอย่างต่อเนื่อง เพื่อแก้ไขปัญหานี้ จึงได้มีการติดตั้งท่อลูกฟูก JIDONGDA แบบกำหนดเองซึ่งมีการถักเปียสองชั้นและการเคลือบป้องกันการกัดกร่อนเกรดทางทะเล โซลูชันนี้กำจัดเสียงสะท้อนของท่อได้อย่างมีประสิทธิภาพ และรับประกันความต้านทานการกัดกร่อนจากละอองเกลือในทะเล ช่วยยืดอายุการใช้งานของท่อจากสามปีเป็นมากกว่าสิบปี

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

1. การออกแบบลูกฟูกที่มีความยืดหยุ่นสูงพร้อมความสามารถในการเปลี่ยนรูปตามแนวแกนและด้านข้างที่ยอดเยี่ยม เหมาะสำหรับสภาพการติดตั้งที่ท้าทาย

2. ต้านทานความร้อนได้ดีเยี่ยม สามารถทนต่อภาระความร้อนแบบวงจรที่รุนแรงได้

3. ความต้านทานการกัดกร่อนสูง เข้ากันได้กับการขนส่งสื่ออุตสาหกรรมส่วนใหญ่

4. การลดแรงสั่นสะเทือนและการชดเชยการเคลื่อนที่ที่มีประสิทธิภาพ ช่วยลดความเครียดภายในระบบท่อ

5. โครงสร้างที่มั่นคงและทนทาน ออกแบบมาเพื่อการทำงานต่อเนื่องในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรม

6. การปิดผนึกการเชื่อมต่อที่เชื่อถือได้ช่วยลดความเสี่ยงของการรั่วไหลของท่อได้อย่างมาก

ตัวเลือกการกำหนดค่าแบบกำหนดเอง

ปรับให้เข้ากับสภาพการใช้งานเฉพาะได้: โครงสร้างเหล็กสเตนเลส 316L ทั้งหมด การถักเปียเสริม 2 ชั้น การออกแบบป้องกันไฟฟ้าสถิต แจ็คเก็ตฉนวนกันความร้อน ประเภทการเชื่อมต่อต่างๆ การเคลือบป้องกันการกัดกร่อนเกรดมารีน รุ่นที่มีอุณหภูมิสูงพิเศษ (เกิน 600°C) และการออกแบบที่เสริมสุญญากาศ

ข้อดีของผลิตภัณฑ์ที่สำคัญ

1. การเชื่อมต่อแบบยืดหยุ่นด้วยโลหะทั้งหมด ให้ความน่าเชื่อถือสูงกว่าท่อยางแบบเดิมอย่างมาก และขจัดปัญหาที่เกี่ยวข้องกับอายุหรือความล้มเหลว

2. ความสามารถในการชดเชยการเคลื่อนที่และการลดแรงสั่นสะเทือนในตัว ปรับให้เข้ากับสภาพท่อที่ซับซ้อนได้

3. ทนทานต่ออุณหภูมิและแรงกดดันที่รุนแรง เหมาะสำหรับการใช้งานที่หลากหลาย

4. สอดคล้องกับมาตรฐานอุตสาหกรรมที่สำคัญ และใช้ได้กับอุตสาหกรรมต่างๆ ในระดับสากล

5. การออกแบบปัจจัยด้านความปลอดภัยสูงทำให้มั่นใจถึงการทำงานที่มั่นคงและความเสี่ยงที่ควบคุมได้

6. ใช้กันอย่างแพร่หลายทั่วโลกในสถานการณ์ที่หลากหลายพร้อมประวัติที่ได้รับการพิสูจน์แล้วในการใช้งานทางอุตสาหกรรม

คำถามที่พบบ่อย

คำถามที่ 1: ฉันจะเลือกท่อโลหะลูกฟูกแบบยืดหยุ่นระหว่าง 304 และ 316L ได้อย่างไร ความแตกต่างคืออะไร?

เกรด 316L มีโมลิบดีนัม ซึ่งช่วยเพิ่มความต้านทานต่อคลอไรด์ไอออน กรด ด่าง และซัลไฟด์ ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมที่มีการกัดกร่อนสูง เช่น การตั้งค่าทางทะเล/ชายฝั่ง หรือโรงงานแปรรูปทางเคมี JIDONGDA สามารถให้คำแนะนำการเลือกวัสดุที่แม่นยำโดยพิจารณาจากสภาพแวดล้อมการทำงาน อุณหภูมิ และเงื่อนไขการบริการที่เฉพาะเจาะจง

คำถามที่ 2: ผลิตภัณฑ์สามารถทนต่ออุณหภูมิสูงและแรงดันสูงพร้อมกันได้หรือไม่

ตอบ: ใช่ ได้รับการออกแบบมาเพื่อทำงานภายใต้สภาวะอุณหภูมิสูงและความดันสูงพร้อมกัน อย่างไรก็ตาม โปรดทราบว่าแรงดันใช้งานที่อนุญาตของวัสดุจะลดลงเมื่ออุณหภูมิสูงขึ้น ดังนั้นจึงต้องปรับพารามิเตอร์การทำงาน (ลด) ตามมาตรฐานเมื่อใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูง สำหรับสภาวะที่มีอุณหภูมิสูงพิเศษ (สูงกว่า 600°C) และสภาวะแรงดันสูง เราขอแนะนำให้ใช้เวอร์ชันอุณหภูมิสูงพิเศษเฉพาะของ JIDONGDA เพื่อให้มั่นใจในความปลอดภัยในการปฏิบัติงานในระยะยาว

คำถามที่ 3: อายุการใช้งานของผลิตภัณฑ์คือเท่าใด และองค์ประกอบใดบ้างที่ต้องมีการตรวจสอบเป็นประจำ

ตอบ: อายุการใช้งานขึ้นอยู่กับสภาพการใช้งาน เมื่อใช้ในระบบทำความร้อนมาตรฐาน ผลิตภัณฑ์มีอายุการใช้งาน 10-15 ปี อย่างไรก็ตาม สำหรับท่อที่เชื่อมต่อกับอุปกรณ์ที่สร้างการสั่นสะเทือนความถี่สูง แนะนำให้เปลี่ยนทุกๆ 3-5 ปี และทำการตรวจสอบประจำปี ในระหว่างการตรวจสอบตามกำหนดเวลา ควรให้ความสนใจเป็นพิเศษกับปัญหาต่างๆ เช่น การสึกหรอของสายถัก การเสียรูปของตัวท่อ การกัดกร่อนที่จุดเชื่อมต่อ และการรั่วไหลของของไหล จำเป็นต้องเปลี่ยนทันทีหากตรวจพบความเสียหาย
