ผู้ผลิตท่อโลหะมืออาชีพของจีน

ที่ท่อโลหะทำหน้าที่เป็นองค์ประกอบพื้นฐานในระบบการถ่ายโอนของเหลวในอุตสาหกรรม พาณิชยกรรม และที่อยู่อาศัยจำนวนนับไม่ถ้วน ออกแบบมาเพื่อดูดซับแรงสั่นสะเทือน ชดเชยการขยายตัวเนื่องจากความร้อน และแก้ไขแนวที่ไม่ตรง ท่อร้อยสายที่ยืดหยุ่นเหล่านี้ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ภายใต้สภาวะที่ต้องการจิดงดาได้พัฒนาการออกแบบและการผลิตชิ้นส่วนท่อโลหะขั้นสูงผ่านการเลือกใช้วัสดุที่เข้มงวด กระบวนการลอนที่มีความแม่นยำ และการบูรณาการส่วนปลายอย่างละเอียด

พารามิเตอร์และการกำหนดค่าผลิตภัณฑ์หลัก

• เส้นผ่านศูนย์กลางที่กำหนด (DN): มีตั้งแต่ DN6 (1/4 นิ้ว) ถึง DN300 (12 นิ้ว) และมากกว่านั้นสำหรับท่ออุตสาหกรรมขนาดใหญ่
• แรงดันใช้งาน (PW): โดยทั่วไปจากสุญญากาศเต็มไปจนถึง 350 บาร์ ขึ้นอยู่กับเส้นผ่านศูนย์กลาง จำนวนชั้นถักเปีย และความหนาของลอน
• แรงดันระเบิด (PB): ออกแบบโดยมีปัจจัยด้านความปลอดภัย 4:1 สัมพันธ์กับแรงดันใช้งานสำหรับชุดประกอบมาตรฐาน
• ช่วงอุณหภูมิ: ส่วนประกอบสแตนเลสมาตรฐานทำงานได้ตั้งแต่ -200°C ถึง +600°C; โลหะผสมที่มีอุณหภูมิสูงจะขยายไปถึง 800°C หรือมากกว่า
• รัศมีโค้งงอ: มีการระบุรัศมีโค้งต่ำสุดแบบคงที่และไดนามิกต่อเส้นผ่านศูนย์กลางเพื่อป้องกันความเครียดเกิน
• ความยืดหยุ่นและความยาวของระยะชัก: กำหนดโดยการบีบอัดตามแนวแกน การขยาย ความสามารถในการชดเชยด้านข้าง และการเคลื่อนที่เชิงมุม

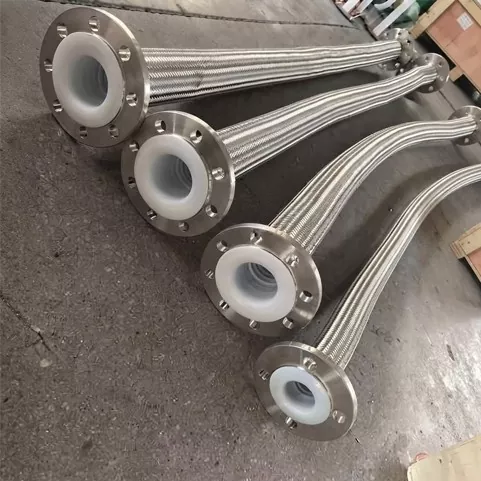

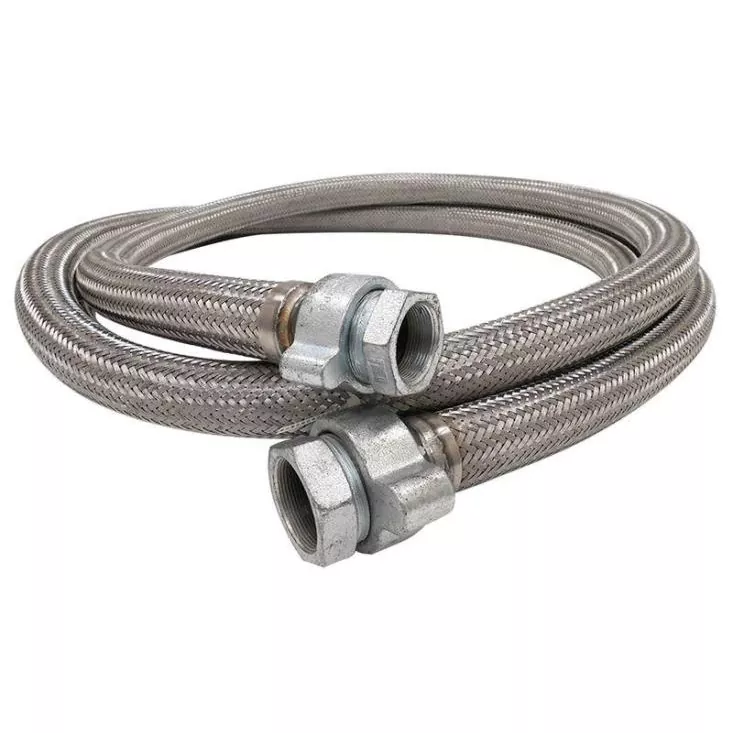

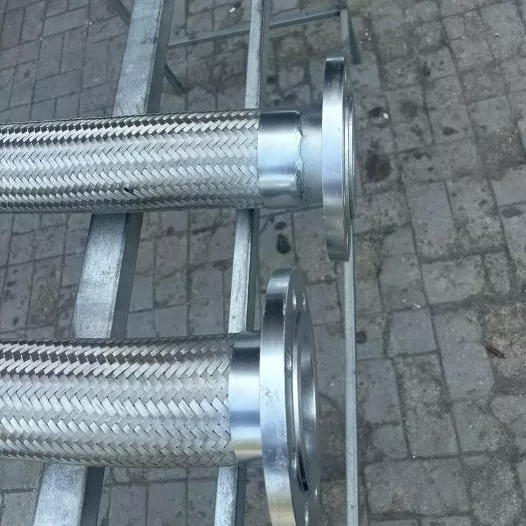

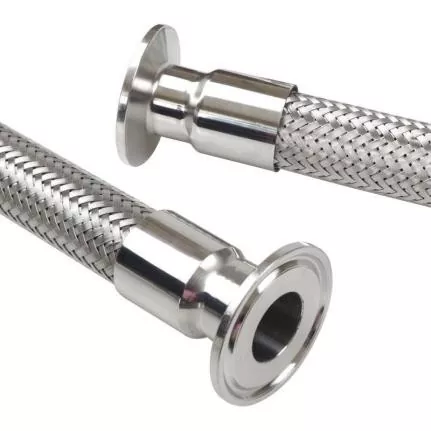

• ฟิตติ้งปลาย: หน้าแปลน เกลียว ปลายเชื่อม สุขาภิบาล camlock หรือการออกแบบที่กำหนดเอง

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างท่อโลหะลูกฟูกแบบวงแหวนและแบบเกลียว และ JIDONGDA แนะนำแบบใด

ท่อลูกฟูกวงแหวนประกอบด้วยชุดของวงแหวนขนานที่สม่ำเสมอ ให้ความยืดหยุ่นที่เหนือกว่า รัศมีการโค้งงอที่แคบกว่า และความสามารถในการรับแรงดันที่สูงขึ้นเนื่องจากการเสริมแรงถักเปียที่มีประสิทธิภาพมากขึ้น ท่อลูกฟูกแบบเฮลิคอลมีลักษณะเป็นเกลียวต่อเนื่อง โดยทั่วไปจะให้ความยืดหยุ่นและพิกัดแรงดันต่ำกว่า แต่บางครั้งต้นทุนก็ต่ำกว่าสำหรับการใช้งานแบบอยู่กับที่ที่ไม่สำคัญ JIDONGDA ผลิตท่อลูกฟูกวงแหวนเป็นหลัก เนื่องจากให้ประสิทธิภาพโดยรวมที่ดีขึ้น อายุการใช้งานยาวนานขึ้น และเข้ากันได้กับสภาวะสุญญากาศเต็มรูปแบบ สำหรับการใช้งานที่ไม่ต้องการความยืดหยุ่นสูง สามารถจัดหารุ่นเฮลิคอลได้ตามคำขอหลังจากการตรวจสอบทางวิศวกรรมอย่างรอบคอบ

ฉันจะกำหนดความยาวที่ถูกต้องของชุดท่อโลหะสำหรับการดูดซับแรงสั่นสะเทือนได้อย่างไร?

สำหรับการดูดซับแรงสั่นสะเทือน การประกอบจะต้องยาวเพียงพอที่การเคลื่อนไหวที่กำหนดจะไม่บังคับให้ท่อโค้งงอต่ำกว่ารัศมีการโค้งงอขั้นต่ำแบบไดนามิก ความยาวจริง - ส่วนของท่ออ่อนที่ปราศจากข้อจำกัดของข้อต่อปลาย - ควรมีอย่างน้อย 10 เท่าของเส้นผ่านศูนย์กลางที่ระบุสำหรับการสั่นสะเทือนด้านข้างแบบธรรมดา และนานกว่าเมื่อทั้งแอมพลิจูดและความถี่ของการสั่นสะเทือนสูง วิศวกรด้านการประยุกต์ใช้งานของ JIDONGDA สามารถทำการวิเคราะห์การเคลื่อนไหวโดยใช้ข้อมูลการเคลื่อนที่ของคุณเพื่อแนะนำความยาวอิสระที่แม่นยำตามที่กำหนด เพื่อป้องกันความล้มเหลวจากความเมื่อยล้าก่อนวัยอันควร

ท่อโลหะสามารถใช้ภายใต้สุญญากาศเต็มโดยไม่ยุบตัวได้หรือไม่

ใช่ ท่อลูกฟูกวงแหวน JIDONGDA ที่มีการถักเปียเต็มพิกัดได้รับการจัดอันดับสำหรับบริการสุญญากาศเต็มรูปแบบ โปรไฟล์ลอนได้รับการออกแบบมาเป็นพิเศษเพื่อให้เปียภายนอกป้องกันการดิ้นหรือการโก่งงอเมื่อแรงดันภายในลดลงต่ำกว่าความดันบรรยากาศ สำหรับการใช้งานสุญญากาศสูงที่สำคัญในอุณหภูมิสูง ควรตรวจสอบระบบเพื่อยืนยันว่าวัสดุมีความแข็งแรงเพียงพอ ในกรณีเช่นนี้ อาจมีการใส่แผ่นบุรองเพื่อให้มั่นใจถึงความเสถียรของโครงสร้าง

สาเหตุของการสึกหรอของถักเปียคืออะไร และจะป้องกันได้อย่างไร?

การสึกหรอของเปียส่วนใหญ่เกิดจากการเสียดสีกับโครงสร้างที่อยู่ติดกัน การเสียดสีจากการเคลื่อนไหวที่มากเกินไป หรือการเสียดสีระหว่างเปียกับแกนกระดาษลูกฟูก การสัมผัสระหว่างการถักเปียระหว่างการเคลื่อนไหวแบบวนยังสามารถทำให้เกิดการสึกหรอเฉพาะจุดได้ มาตรการป้องกันประกอบด้วยการติดตั้งท่ออ่อนโดยมีระยะห่างเพียงพอ การใช้ฝาครอบป้องกันด้านนอก เช่น เกราะลูกโซ่หรือแจ็คเก็ตซิลิโคน และการหลีกเลี่ยงรูปแบบการติดตั้งที่ทำให้เกิดการสัมผัสแบบถักเปียหรือถักเปียกับโครงสร้าง JIDONGDA สามารถสวมปลอกป้องกันที่พอดีกับโรงงานซึ่งช่วยยืดอายุการประกอบได้อย่างมากในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน

ชุดประกอบ JIDONGDA ได้รับการทดสอบก่อนจัดส่งอย่างไร

ส่วนประกอบทุกชิ้นผ่านการทดสอบแรงดันไฮโดรสแตติกที่ 1.5 เท่าของแรงดันใช้งานที่กำหนด โดยมีระยะเวลาคงค้างตามมาตรฐานสากล สำหรับบริการแก๊ส จะทำการทดสอบนิวแมติกส์ภายใต้สภาวะควบคุม การทดสอบแบบไม่ทำลายเพิ่มเติม เช่น การตรวจสอบสารแทรกซึมของสีย้อมบนรอยเชื่อม การระบุวัสดุที่เป็นบวก (PMI) และการตรวจจับการรั่วของฮีเลียม มีให้บริการตามคำขอ การทดสอบการระเบิดของชุดประกอบตัวอย่างจากแต่ละชุดการผลิตจะดำเนินการเป็นประจำเพื่อตรวจสอบความถูกต้องของระยะขอบของการออกแบบ ใบรับรองความสอดคล้องและรายงานการทดสอบเป็นเอกสารมาตรฐาน
