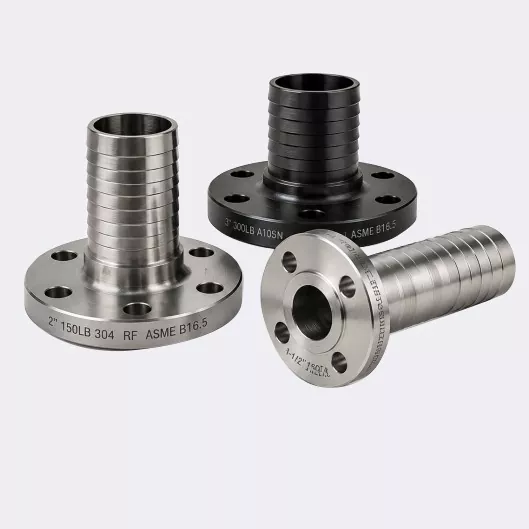

ขั้วต่อท่อหน้าแปลน

ตัวเชื่อมต่อท่อแบบหน้าแปลนได้รับการออกแบบทางวิศวกรรมให้เป็นส่วนประกอบอินเทอร์เฟซแบบไฮบริดที่รวมความแข็งแรงของโครงสร้างของการเชื่อมต่อแบบแปลนเข้ากับความยืดหยุ่นของท่อเสริมแรง ช่วยให้สามารถถ่ายโอนของไหลที่มีความเสถียรและมีความจุสูงระหว่างท่อคงที่และระบบอุปกรณ์แบบไดนามิก โครงสร้างนี้ได้รับการออกแบบมาโดยเฉพาะเพื่อดูดซับแรงเค้นเชิงกล ขณะเดียวกันก็รักษาประสิทธิภาพการซีลอย่างปลอดภัยภายใต้สภาวะการไหลที่ต่อเนื่องและสภาวะการเปลี่ยนแปลงของแรงดัน ซึ่งต่างจากข้อต่อท่อมาตรฐานทั่วไป มีการใช้กันอย่างแพร่หลายในระบบอุตสาหกรรมที่ต้องมีอัตราการไหล การชดเชยการเคลื่อนไหว และความน่าเชื่อถือในการเชื่อมต่อสูง

ตารางข้อมูลจำเพาะ

มุมมองความเครียดของระบบ

ในระบบของเหลวอุตสาหกรรมขนาดใหญ่ ความล้มเหลวมักเกิดจากตัวท่อหรือตัวหน้าแปลน แต่มาจากโซนการเปลี่ยนผ่านความเค้นระหว่างท่อที่แข็งและส่วนประกอบที่ยืดหยุ่น เมื่อโครงสร้างท่อแข็งถูกบังคับให้ดูดซับแรงสั่นสะเทือน การขยายตัวทางความร้อน หรือการเคลื่อนไหวทางกล ความเค้นจะกระจุกตัวอยู่ที่จุดเชื่อมต่อ และค่อยๆ นำไปสู่รอยแตกเมื่อยล้า การรั่วไหล หรือการเสียรูปของโครงสร้าง

ขั้วต่อท่อแบบมีหน้าแปลนได้รับการออกแบบมาโดยเฉพาะเพื่อขจัดความไม่สมดุลของโครงสร้างนี้ ด้วยการแนะนำการเปลี่ยนผ่านแบบยืดหยุ่นที่มีการควบคุมระหว่างส่วนต่อประสานหน้าแปลนที่แข็งแรงและท่อที่มีความแข็งแรงสูง จะช่วยกระจายความเค้นทางกลทั่วทั้งระบบการเชื่อมต่อทั้งหมด แทนที่จะมุ่งไปที่จุดชำรุดจุดเดียว สิ่งนี้ช่วยปรับปรุงความเสถียรของท่อขั้นพื้นฐานในสภาพแวดล้อมการทำงานแบบไดนามิก เช่น ท่าเรือ โรงงานเคมี และระบบสารละลายในเหมือง

มุมมองพฤติกรรมของของไหล

ในระบบอุตสาหกรรมที่มีการไหลสูง พฤติกรรมของของไหลจะไม่เสถียรเสมอไปเมื่อผ่านจุดเชื่อมต่อที่เข้มงวด การเปลี่ยนแปลงเส้นผ่านศูนย์กลางอย่างกะทันหัน การวางแนวที่ไม่ตรงระหว่างหน้าแปลน และการเคลื่อนไหวระดับจุลภาคที่เกิดจากการสั่นสะเทือน สามารถขัดขวางความสม่ำเสมอของการไหล ส่งผลให้เกิดการสูญเสียแรงดัน ความปั่นป่วน และลดประสิทธิภาพในระยะยาว

ตัวเชื่อมต่อท่อแบบหน้าแปลนปรับปรุงความต่อเนื่องของการไหลโดยการรวมโครงสร้างการเปลี่ยนผ่านที่ราบรื่นระหว่างส่วนหน้าแปลนและท่อ การออกแบบนี้ช่วยลดความปั่นป่วนภายในและรักษาลักษณะการไหลที่เสถียรยิ่งขึ้นแม้ภายใต้สภาวะการถ่ายโอนที่มีปริมาณมากอย่างต่อเนื่อง ในการใช้งานต่างๆ เช่น คลังน้ำมัน ระบบโหลดของเหลวปริมาณมาก และวงจรทำความเย็นของโรงไฟฟ้า ความเสถียรนี้มีส่วนทำให้ระบบมีประสิทธิภาพสูงขึ้นและลดการสูญเสียพลังงานโดยตรง

มุมมองความสมบูรณ์ทางกล

ต่างจากข้อต่อท่อมาตรฐานหรืออะแดปเตอร์หน้าแปลนแบบแข็ง ตัวเชื่อมต่อท่อแบบหน้าแปลนได้รับการออกแบบทางวิศวกรรมให้เป็นระบบกลไกแบบไฮบริดที่ต้องให้ความยืดหยุ่น ความน่าเชื่อถือในการปิดผนึก และความต้านทานแรงดึงไปพร้อมๆ กัน ความท้าทายที่สำคัญที่สุดคือการป้องกันการดึงสายยางออกและรักษาความสมบูรณ์ของการปิดผนึกหน้าแปลนภายใต้สภาวะโหลดแบบไดนามิก

เพื่อแก้ไขปัญหานี้ โครงสร้างจึงได้รับการเสริมความแข็งแรงที่จุดรับความเค้นหลายจุด เพื่อให้มั่นใจว่าแรงดึงที่เกิดจากแรงดันภายในหรือการเคลื่อนไหวภายนอกมีการกระจายเท่าๆ กันทั่วทั้งชุดประกอบ ในเวลาเดียวกัน พื้นผิวหน้าแปลนที่กลึงด้วยเครื่องจักรอย่างแม่นยำช่วยให้มั่นใจได้ถึงประสิทธิภาพการซีลที่สม่ำเสมอ แม้ภายใต้สภาวะการสั่นสะเทือนและการวางแนวที่ไม่ตรง การผสมผสานนี้ทำให้ตัวเชื่อมต่อสามารถรักษาความสมบูรณ์ของโครงสร้างในสภาพแวดล้อมที่รุนแรง เช่น ลานต่อเรือ การทำเหมือง และระบบของเหลวนอกชายฝั่ง

มุมมองวงจรชีวิตและการบำรุงรักษา

ในโครงสร้างพื้นฐานทางอุตสาหกรรม ต้นทุนที่แท้จริงของระบบการเชื่อมต่อไม่ได้ถูกกำหนดโดยการติดตั้งครั้งแรก แต่ขึ้นอยู่กับความถี่ในการบำรุงรักษาระยะยาว ผลกระทบจากการหยุดทำงาน และรอบการเปลี่ยน ระบบการเชื่อมต่อแบบแข็งแบบเดิมๆ มักต้องมีการตรวจสอบบ่อยครั้งเนื่องจากความล้าจากแรงสั่นสะเทือน การเสื่อมสภาพของซีล หรือการรั่วไหลที่เกี่ยวข้องกับการวางแนวที่ไม่ตรง

ตัวเชื่อมต่อท่อแบบหน้าแปลนช่วยลดต้นทุนตลอดอายุการใช้งานได้อย่างมากโดยการลดความเข้มข้นของความเครียดให้เหลือน้อยที่สุดและขยายความทนทานของระบบ โครงสร้างที่ยืดหยุ่นดูดซับความเคลื่อนไหวในการปฏิบัติงาน ซึ่งช่วยลดการสึกหรอของทั้งท่อและส่วนเชื่อมต่อหน้าแปลน ส่งผลให้การปิดระบบเพื่อการบำรุงรักษาน้อยลง ระยะเวลาการบริการนานขึ้น และปรับปรุงความน่าเชื่อถือของระบบเมื่อเวลาผ่านไป สำหรับผู้ใช้ในอุตสาหกรรมขนาดใหญ่ สิ่งนี้แปลโดยตรงเป็นต้นทุนการดำเนินงานรวมที่ลดลงและเวลาทำงานของระบบที่สูงขึ้น

บทบาทผลิตภัณฑ์ในโครงสร้างพื้นฐานของไหลอุตสาหกรรม

ตัวเชื่อมต่อท่อแบบมีหน้าแปลนทำหน้าที่เป็นส่วนต่อประสานการเปลี่ยนแปลงที่สำคัญในระบบวิศวกรรมของไหลสมัยใหม่ มันไม่ได้เป็นเพียงตัวเชื่อมต่อ แต่เป็นส่วนประกอบที่ปรับสมดุลโครงสร้างซึ่งช่วยให้มั่นใจได้ว่าท่อที่แข็งแรงและท่ออ่อนสามารถทำงานร่วมกันได้โดยไม่ทำให้ระบบไม่มีเสถียรภาพ

มีการใช้กันอย่างแพร่หลายในสภาพแวดล้อมที่ระบบของไหลต้องรับมือกับทั้งปริมาณการไหลที่สูงและความเค้นเชิงกลอย่างต่อเนื่อง โดยเฉพาะอย่างยิ่งในโครงสร้างพื้นฐานที่การหยุดทำงานมีค่าใช้จ่ายสูงและความต่อเนื่องในการปฏิบัติงานเป็นสิ่งสำคัญ

คำถามที่พบบ่อย

คำถามที่ 1: หน้าที่หลักของขั้วต่อท่อแบบมีหน้าแปลนคืออะไร?
เชื่อมต่อระบบหน้าแปลนที่แข็งแกร่งกับท่ออ่อนในขณะที่ยังคงรักษาการปิดผนึกที่มั่นคงและลดความเครียดที่จุดเปลี่ยน

คำถามที่ 2: ทำไมไม่ใช้หน้าแปลนหรืออะแดปเตอร์ท่อมาตรฐาน
ตัวเชื่อมต่อแบบแข็งมาตรฐานไม่สามารถดูดซับการสั่นสะเทือนและความเครียดจากการเคลื่อนไหว ซึ่งมักจะนำไปสู่การรั่วไหลหรือความล้มเหลวของความเมื่อยล้าเมื่อเวลาผ่านไป

Q3: สามารถใช้ในระบบการไหลสูงได้หรือไม่?
ใช่ ได้รับการออกแบบมาเพื่อการถ่ายโอนของเหลวปริมาณมากโดยเฉพาะ เช่น คลังน้ำมันและท่อส่งน้ำมันทางอุตสาหกรรม

คำถามที่ 4: เหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนหรือไม่
ใช่ โครงสร้างได้รับการออกแบบทางวิศวกรรมให้ดูดซับแรงสั่นสะเทือนทางกลและลดความเข้มข้นของความเค้นที่จุดเชื่อมต่อ

คำถามที่ 5: รองรับการปรับแต่งหรือไม่
ใช่ การปรับแต่ง OEM มีให้เลือกหลายขนาด วัสดุ และข้อกำหนดทางวิศวกรรมเฉพาะโครงการ
