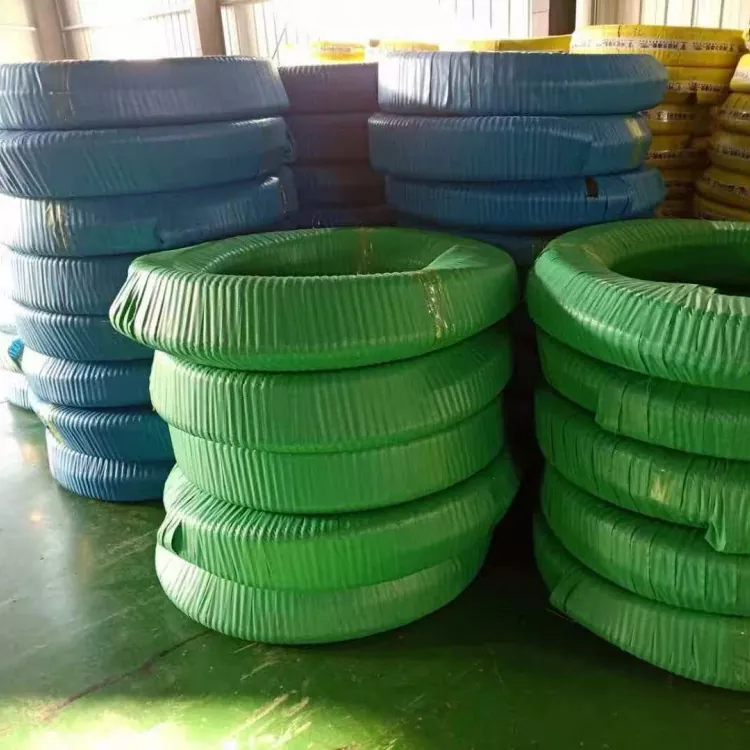

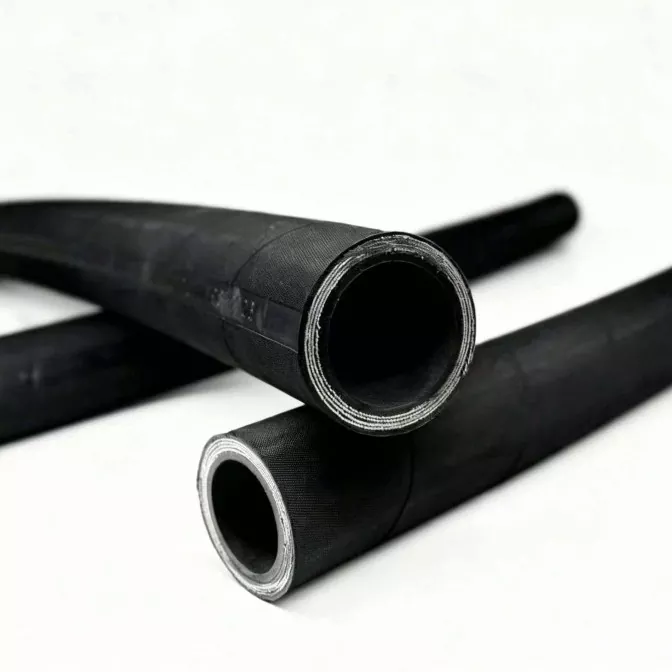

สายยางไฮดรอลิกแรงดันสูง

ท่อยางไฮดรอลิกแรงดันสูง ใช้ในการถ่ายเทน้ำมันไฮดรอลิกในเครื่องจักรและระบบไฮดรอลิก ได้รับการออกแบบให้มียางใน ชั้นเสริมแรง และฝาครอบด้านนอกเพื่อตอบสนองแรงดันและข้อกำหนดในการใช้งานที่แตกต่างกัน

JIDONGDA นำเสนอตัวเลือกท่อไฮดรอลิกสำหรับอุปกรณ์ก่อสร้าง เครื่องจักรกลการเกษตร อุปกรณ์เหมืองแร่ และการใช้งานทางอุตสาหกรรม ความยาวที่กำหนดเองและชุดประกอบท่อมีจำหน่ายตามข้อกำหนดของลูกค้า

ท่อไฮดรอลิกแรงดันสูงคืออะไร?

ท่อยางไฮดรอลิกแรงดันสูงเป็นท่อส่งแรงดันแบบยืดหยุ่นที่ใช้สำหรับขนส่งน้ำมันไฮดรอลิกหรือน้ำมันไฮดรอลิกอื่นที่เข้ากันได้ในระบบไฮดรอลิก โดยทั่วไปจะประกอบด้วยยางใน ชั้นเสริมแรง และฝาครอบด้านนอก

ท่อด้านในสัมผัสโดยตรงกับของเหลวที่ขนส่ง ชั้นเสริมแรงทนทานต่อภาระแรงดันหลัก และฝาครอบด้านนอกช่วยปกป้องท่อจากปัจจัยด้านสิ่งแวดล้อมภายนอกและความเสียหายทางกล

ตามแรงกดดันในการทำงาน ข้อกำหนดแรงดันอิมพัลส์ และสภาพแวดล้อมการทำงานที่แตกต่างกัน ท่อยางไฮดรอลิกแรงดันสูงสามารถผลิตด้วยโครงสร้างเสริมแรงที่แตกต่างกันได้

สายไฮดรอลิกถักลวดเหล็ก

ท่อไฮดรอลิกแบบถักลวดเหล็กกล้า เหมาะสำหรับระบบไฮดรอลิกที่ต้องการการเชื่อมต่อที่ยืดหยุ่นและประสิทธิภาพแรงดันที่สอดคล้องกัน ตามรุ่นของผลิตภัณฑ์ที่เฉพาะเจาะจง พวกมันสามารถตอบสนองพิกัดแรงดันและข้อกำหนดการใช้งานที่แตกต่างกันได้

ท่อไฮดรอลิกเกลียวลวดเหล็ก

ท่อไฮดรอลิกเกลียวลวดเหล็กได้รับการออกแบบมาสำหรับระบบไฮดรอลิกที่ต้องการแรงดันใช้งานและประสิทธิภาพแรงกระตุ้นแรงดันเฉพาะ ขอบเขตการใช้งานขึ้นอยู่กับรุ่นของท่อ การออกแบบโครงสร้างเสริมแรง และผลการทดสอบที่เกี่ยวข้อง

ความสามารถในการรับแรงดันของท่อยางไฮดรอลิกแรงดันสูงไม่สามารถกำหนดได้จากลักษณะ เส้นผ่านศูนย์กลาง หรือจำนวนชั้นลวดเหล็กเท่านั้น การเลือกขั้นสุดท้ายควรขึ้นอยู่กับรุ่นของผลิตภัณฑ์ พารามิเตอร์ทางเทคนิค มาตรฐานที่เกี่ยวข้อง และผลการทดสอบ

ความเข้ากันได้ของของไหลไฮดรอลิก

เหตุใดความเข้ากันได้ของของไหลไฮดรอลิกจึงมีความสำคัญ

โดยทั่วไประบบไฮดรอลิกจะใช้น้ำมันไฮดรอลิก แต่อุปกรณ์ที่แตกต่างกันอาจทำงานกับน้ำมันทำงานประเภทต่างๆ

หากน้ำมันไฮดรอลิกเข้ากันไม่ได้กับวัสดุท่อด้านในของท่อ อาจทำให้เกิดอาการบวม แข็งตัว อ่อนตัว แตกร้าว หรือประสิทธิภาพการทำงานลดลง ซึ่งอาจส่งผลต่ออายุการใช้งานของท่อและความปลอดภัยในการปฏิบัติงาน

เมื่อเลือกท่อน้ำมันไฮดรอลิก ควรยืนยันข้อมูลต่อไปนี้:

· ประเภทน้ำมันไฮดรอลิก

· องค์ประกอบของของไหล

· อุณหภูมิในการทำงาน

· แรงดันใช้งาน

· สภาวะแวดล้อม

ข้อมูลการคัดเลือกทั่วไปประกอบด้วยน้ำมันไฮดรอลิกที่มีแร่ธาตุ น้ำมันไฮดรอลิกสังเคราะห์ และตัวกลางไฮดรอลิกเฉพาะอื่นๆ

ต้องได้รับการยืนยันความเข้ากันได้กับของเหลวชนิดต่างๆ ตามสูตรการผลิตจริง วัสดุยางใน และสภาพการใช้งาน สายไฮดรอลิกเดียวกันไม่สามารถสันนิษฐานได้ว่าเหมาะสำหรับน้ำมันไฮดรอลิก ของเหลวสังเคราะห์ หรือของเหลวที่มีน้ำเป็นส่วนประกอบหลัก

หากระบบไฮดรอลิกใช้ของเหลวพิเศษ แนะนำให้ระบุชื่อของเหลวและข้อมูลทางเทคนิค เพื่อให้สามารถยืนยันความเข้ากันได้ของวัสดุท่ออ่อนเพิ่มเติม

การก่อสร้างท่อ

ท่อยางไฮดรอลิกแรงดันสูงทั่วไปมักประกอบด้วยส่วนประกอบต่อไปนี้:

01｜ยางใน

ยางในสัมผัสกับน้ำมันไฮดรอลิกโดยตรง

ข้อควรพิจารณาหลัก ได้แก่:

· ทนน้ำมัน

· ความเข้ากันได้ของของไหล

· ทนต่ออุณหภูมิ

· ความยืดหยุ่น

ควรเลือกวัสดุและความหนาของท่อด้านในตามรุ่นท่ออ่อนและสภาพการใช้งานเฉพาะ

02｜ชั้นเสริมความแข็งแรง

ชั้นเสริมแรงเป็นโครงสร้างสำคัญที่กำหนดความสามารถในการรับแรงดันของท่อ

ตามชุดผลิตภัณฑ์และข้อกำหนดด้านความดัน ท่อสามารถนำโครงสร้างเสริมแรงเกลียวลวดเหล็กหรือลวดเหล็กมาใช้ได้

การคัดเลือกควรคำนึงถึง:

· ความกดดันในการทำงาน

· แรงดันระเบิด

· ข้อกำหนดแรงดันอิมพัลส์

· เส้นผ่านศูนย์กลางท่ออ่อน

· รัศมีการดัดขั้นต่ำ

· เงื่อนไขการติดตั้ง

สำหรับระบบไฮดรอลิกที่มีการเปลี่ยนแปลงแรงดันบ่อยครั้ง จำเป็นต้องตรวจสอบด้วยว่าท่อมีคุณสมบัติตรงตามประสิทธิภาพแรงกระตุ้นแรงดันที่ต้องการหรือไม่

03｜ฝาครอบด้านนอก

ฝาครอบด้านนอกให้การปกป้องภายนอกสำหรับโครงสร้างเสริมแรง

อาจต้องพิจารณาปัจจัยต่อไปนี้ตามสภาพแวดล้อมการทำงาน:

· ความต้านทานต่อการขัดถู

· ทนต่อสภาพอากาศ

· ทนน้ำมันและจาระบี

· ความต้านทานต่อโอโซน

· การป้องกันทางกล

04 |ข้อต่อไฮดรอลิกและชุดประกอบท่อ

ท่อยางไฮดรอลิกแรงดันสูงสามารถติดตั้งข้อต่อที่เหมาะสมตามความต้องการในการเชื่อมต่ออุปกรณ์เพื่อสร้างชุดประกอบท่อไฮดรอลิก

ตัวเลือกการติดตั้งที่มีให้เลือกได้แก่:

· ฟิตติ้งแบบตรง

· ข้อต่องอ 45°

· ข้อต่องอ 90°

· ข้อต่อเกลียวเมตริก

· ข้อต่อเกลียว BSP

· ฟิตติ้ง JIC

· ฟิตติ้ง ORFS

· ข้อต่อแปลน

ประเภทข้อต่อเฉพาะ ข้อมูลจำเพาะของเกลียว วิธีการปิดผนึก และพารามิเตอร์การย้ำจะต้องได้รับการยืนยันตามอินเทอร์เฟซของอุปกรณ์และข้อกำหนดของผลิตภัณฑ์

ท่อ ข้อต่อ และพารามิเตอร์การย้ำควรถือเป็นระบบการประกอบที่เข้ากัน ไม่ควรผสมข้อมูลจำเพาะที่แตกต่างกันของส่วนประกอบแบบสุ่ม

ข้อมูลจำเพาะทางเทคนิค

ความดันและอุณหภูมิในการทำงาน

แรงดันใช้งาน แรงดันระเบิด และอุณหภูมิในการทำงานเป็นพารามิเตอร์ทางเทคนิคที่แตกต่างกันและไม่สามารถแทนที่กันได้

แรงดันใช้งานที่อนุญาตของท่ออ่อนได้รับผลกระทบจากปัจจัยต่างๆ เช่น เส้นผ่านศูนย์กลางภายใน โครงสร้างเสริมแรง รุ่นผลิตภัณฑ์ อุณหภูมิ และสภาพการทำงาน เมื่ออุณหภูมิเพิ่มขึ้น อาจจำเป็นต้องปรับแรงดันใช้งานที่อนุญาตของท่อบางประเภทตามนั้น

สำหรับระบบไฮดรอลิกที่มีพัลส์แรงดันต่อเนื่องหรือบ่อยครั้ง จำเป็นต้องตรวจสอบด้วยว่าประสิทธิภาพของแรงดันอิมพัลส์เป็นไปตามข้อกำหนดของอุปกรณ์หรือไม่

ดังนั้นผู้ซื้อควรเลือกรุ่นท่อที่เหมาะสมตามการใช้งานจริง และยืนยันประสิทธิภาพขั้นสุดท้ายตามข้อมูลทางเทคนิคของผลิตภัณฑ์และผลการทดสอบจริง

การใช้งานทั่วไป

เครื่องจักรในงานก่อสร้าง — รถขุด รถตัก เครน และอุปกรณ์ไฮดรอลิกอื่นๆ

เครื่องจักรกลการเกษตร — รถแทรกเตอร์ รถเกี่ยวข้าว และอุปกรณ์การเกษตร

อุปกรณ์อุตสาหกรรม — เครื่องอัดไฮดรอลิก หน่วยกำลัง และเครื่องจักรอุตสาหกรรม

อุปกรณ์การทำเหมือง — ระบบไฮดรอลิกที่ทำงานในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

อุปกรณ์ขนถ่ายวัสดุ — รถยก อุปกรณ์ยก และการใช้งานไฮดรอลิกอื่นๆ

ต้องเลือกท่ออ่อนตามสภาพการทำงานของอุปกรณ์

การรับรองบริษัทและเอกสาร

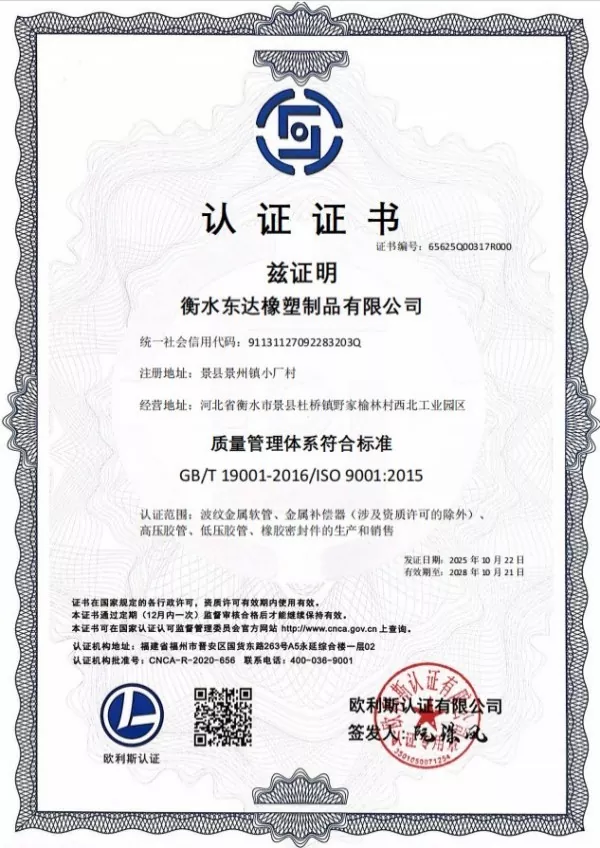

การรับรองระบบการจัดการคุณภาพ

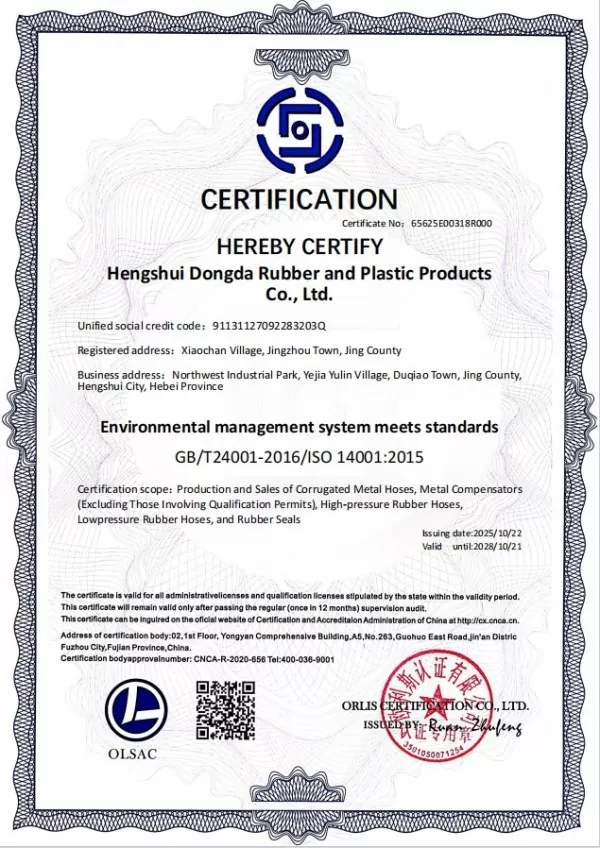

การรับรองระบบการจัดการสิ่งแวดล้อม

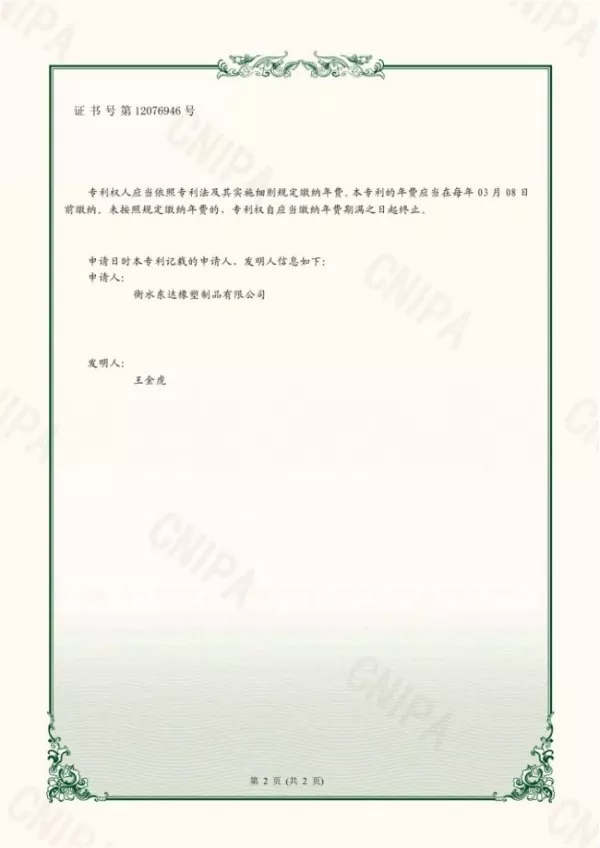

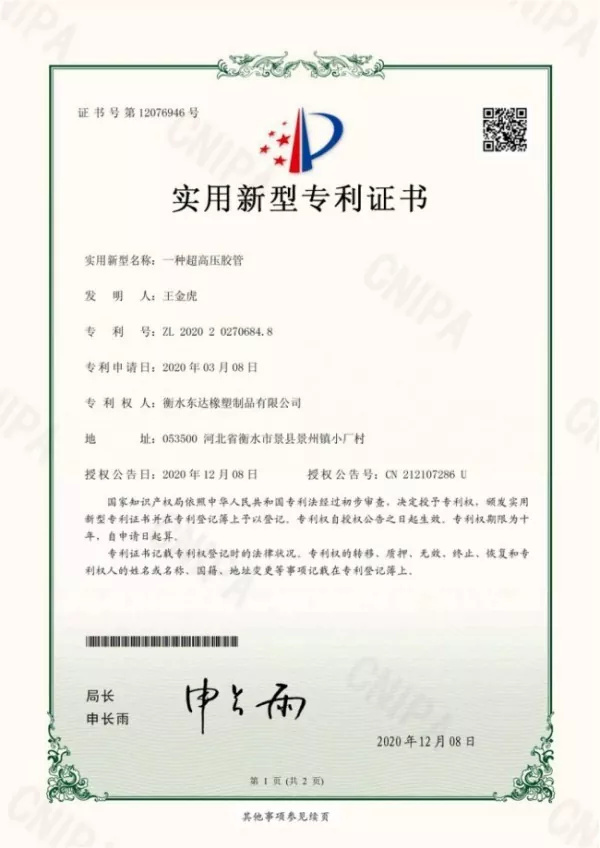

ใบรับรองสิทธิบัตรท่อไฮดรอลิกแรงดันสูง

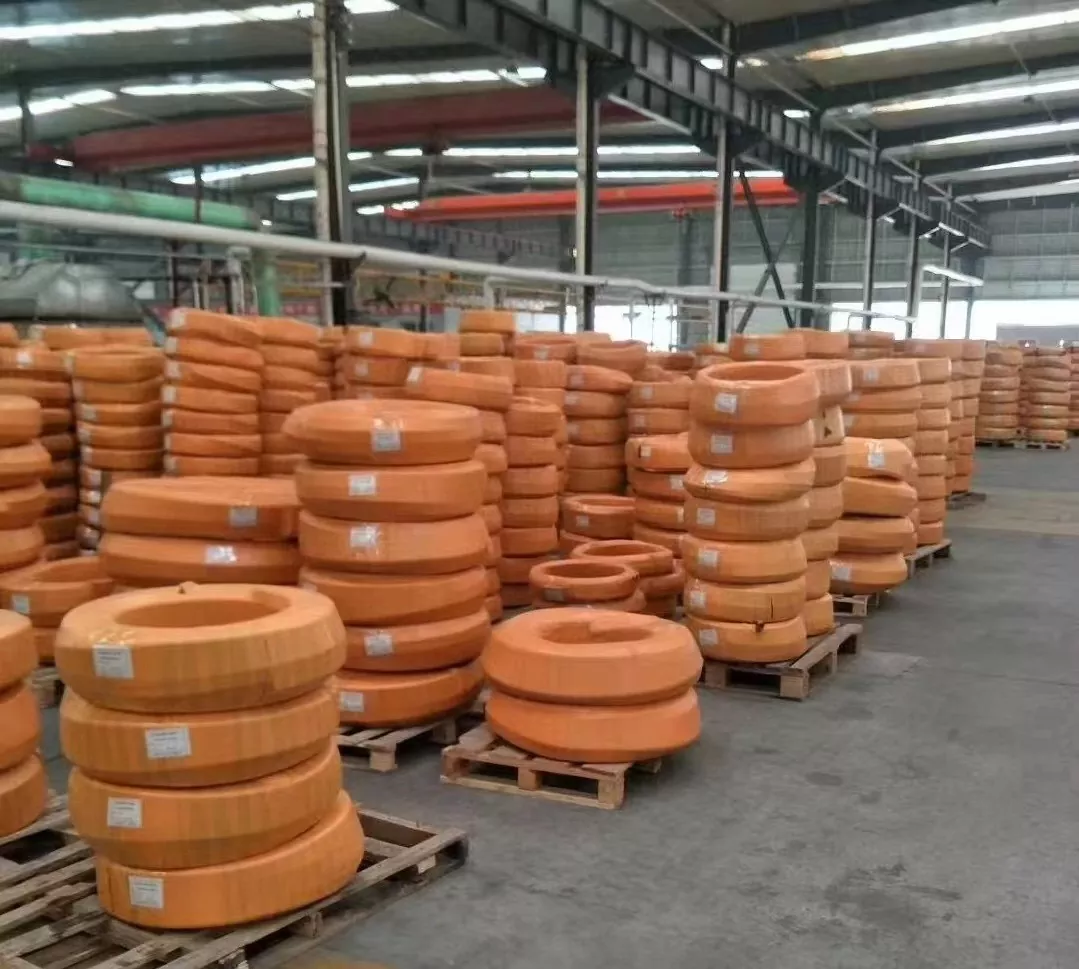

ความสามารถในการผลิตและโรงงาน

ทำไมต้องเลือกท่อ JIDONGDA

JIDONGDA  จำหน่ายท่อไฮดรอลิกสำหรับการใช้งานในอุตสาหกรรมต่างๆ และสามารถประสานงานการจัดหาผลิตภัณฑ์ตามความต้องการของลูกค้า

· ตัวเลือกลวดเหล็กถักและท่อเกลียว

· ขนาดและความยาวที่กำหนดเอง

· อุปกรณ์ไฮดรอลิกและชุดประกอบท่อ

· OEM และข้อกำหนดที่ไม่ได้มาตรฐาน

· การจับคู่ผลิตภัณฑ์ตามแบบหรือตัวอย่าง

· โซลูชันการจัดหาที่ยืดหยุ่นสำหรับโครงการต่างๆ

การติดตั้งและบำรุงรักษา

· เลือกระดับแรงดันที่ถูกต้องสำหรับระบบไฮดรอลิกของคุณ

· ยืนยันความเข้ากันได้ระหว่างของไหลไฮดรอลิกและวัสดุท่ออ่อน

· หลีกเลี่ยงการโค้งงอ บิดงอ และเสียดสีภายนอกมากเกินไป

· ใช้ข้อต่อที่เข้ากันได้และข้อกำหนดการย้ำที่ถูกต้อง

· ตรวจสอบรอยแตก รอยนูน รอยรั่ว และข้อต่อที่เสียหายเป็นประจำ

หยุดใช้ท่อที่ชำรุดและปฏิบัติตามขั้นตอนความปลอดภัยของผู้ผลิตอุปกรณ์ก่อนตรวจสอบหรือเปลี่ยน

คำถามที่พบบ่อย

ไตรมาสที่ 1 สายไฮดรอลิกแรงดันสูงใช้ทำอะไร?

ท่อไฮดรอลิกแรงดันสูงใช้ในการถ่ายเทน้ำมันไฮดรอลิกหรือน้ำมันไฮดรอลิกที่เข้ากันได้ในระบบไฮดรอลิก รวมถึงเครื่องจักรก่อสร้าง อุปกรณ์อุตสาหกรรม เครื่องจักรกลการเกษตร และการใช้งานไฮดรอลิกอื่น ๆ

ไตรมาสที่ 2 ท่อไฮดรอลิกแบบถักและแบบเกลียวต่างกันอย่างไร?

ท่อลวดเหล็กถักและท่อเกลียวลวดเหล็กใช้โครงสร้างเสริมที่แตกต่างกัน อัตราแรงดัน ความยืดหยุ่น และประสิทธิภาพแรงดันอิมพัลส์ขึ้นอยู่กับการออกแบบผลิตภัณฑ์เฉพาะและข้อกำหนดเฉพาะที่เกี่ยวข้อง

ไตรมาสที่ 3 ท่อไฮดรอลิกของคุณสามารถทนต่อแรงดันใช้งานเท่าใด

แรงดันใช้งานที่อนุญาตขึ้นอยู่กับรุ่นของท่อ เส้นผ่านศูนย์กลางภายใน โครงสร้างเสริมแรง และสภาพการทำงาน โปรดระบุแรงดันและขนาดท่อที่คุณต้องการสำหรับการเลือกรุ่น

ไตรมาสที่ 4 คุณสามารถจัดหาสายไฮดรอลิกพร้อมข้อต่อได้หรือไม่?

ใช่. สามารถจัดหาชุดประกอบท่อไฮดรอลิกตามท่อที่ใช้ร่วมกันได้และข้อกำหนดเฉพาะของข้อต่อ โดยขึ้นอยู่กับความพร้อมของผลิตภัณฑ์และข้อกำหนดในการปรับแต่ง

คำถามที่ 5 น้ำมันไฮดรอลิกชนิดใดที่เข้ากันได้กับท่อของคุณ?

ความเข้ากันได้ขึ้นอยู่กับประเภทของน้ำมันไฮดรอลิก วัสดุยางใน อุณหภูมิ และสภาพการทำงาน โปรดระบุชื่อของเหลวและข้อมูลทางเทคนิคที่เกี่ยวข้องเพื่อการยืนยัน

คำถามที่ 6 คุณสามารถปรับแต่งความยาวและข้อต่อของท่ออ่อนได้หรือไม่?

ใช่. ความยาวที่กำหนดเองและอุปกรณ์ที่เข้ากันได้สามารถประเมินได้ตามแบบของลูกค้า ตัวอย่าง หรือข้อกำหนดทางเทคนิค

คำถามที่ 7 คุณมีการจัดหาท่อไฮดรอลิก OEM หรือไม่?

ใช่. การจัดหา OEM และโซลูชันผลิตภัณฑ์แบบกำหนดเองนั้นมีให้ตามข้อกำหนดของผลิตภัณฑ์และข้อกำหนดในการสั่งซื้อที่ได้รับการยืนยัน

คำถามที่ 8 ข้อมูลใดที่จำเป็นสำหรับใบเสนอราคาท่อไฮดรอลิก?

เราขอแนะนำให้ระบุ:

เส้นผ่านศูนย์กลางภายใน + แรงดันใช้งาน + น้ำมันไฮดรอลิก + อุณหภูมิ + ความยาว + ประเภทข้อต่อฟิตติ้ง + จำนวน

คำถามที่ 9 ฉันจะเลือกผู้จำหน่ายท่อไฮดรอลิกแรงดันสูงที่เหมาะสมได้อย่างไร

เลือกซัพพลายเออร์ที่สามารถช่วยตรวจสอบพิกัดแรงดัน ความเข้ากันได้ของของเหลว โครงสร้างการเสริมแรง ข้อมูลจำเพาะของข้อต่อ และเอกสารประกอบของผลิตภัณฑ์ การเลือกขั้นสุดท้ายควรขึ้นอยู่กับสภาพการทำงานจริงและข้อมูลจำเพาะของผลิตภัณฑ์ที่ได้รับการยืนยัน

คำถามที่ 10 ท่อไฮดรอลิกของคุณมีมาตรฐานอะไรบ้าง?

ท่อไฮดรอลิกอาจได้รับการออกแบบหรือจัดหาตามมาตรฐาน SAE หรือ EN ขึ้นอยู่กับชุดผลิตภัณฑ์จริง โปรดระบุมาตรฐานที่ต้องการเพื่อให้สามารถยืนยันการปฏิบัติตามข้อกำหนดของผลิตภัณฑ์ได้
