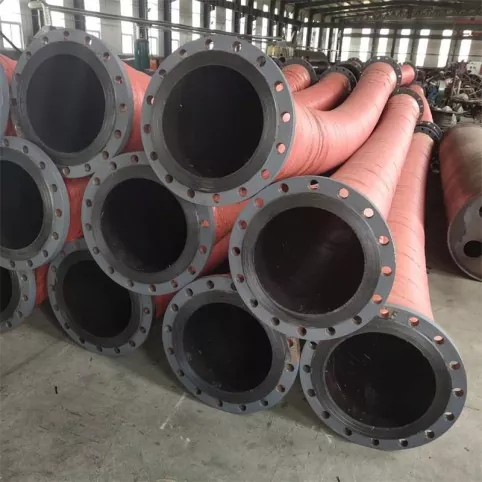

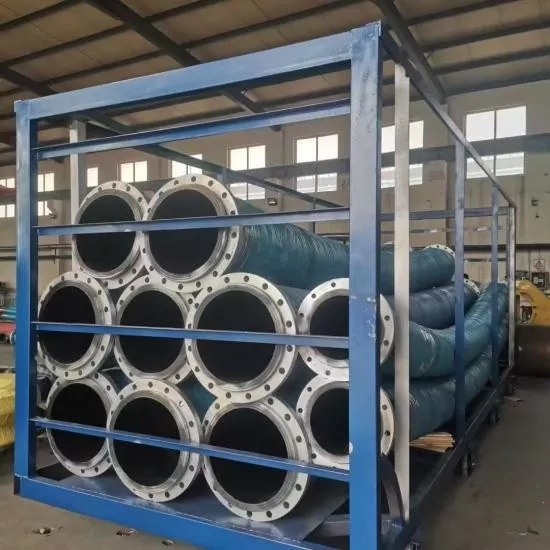

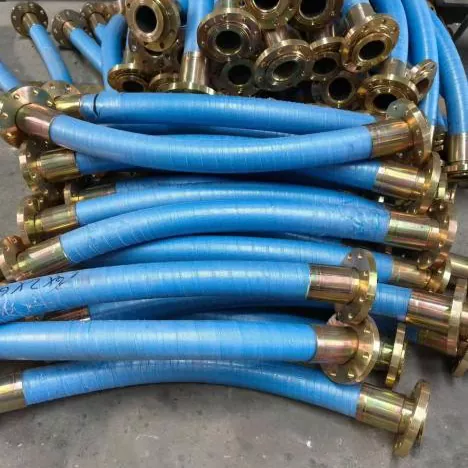

ท่อยางหน้าแปลนดูดและระบายขนาดเส้นผ่านศูนย์กลางขนาดใหญ่

ท่อยางหน้าแปลนดูดและระบายเส้นผ่านศูนย์กลางขนาดใหญ่เป็นท่ออุตสาหกรรมชนิดหนึ่งที่ใช้สำหรับการขนส่งสื่อไหลขนาดใหญ่อย่างยืดหยุ่น โดยส่วนใหญ่จะแก้ปัญหาการเชื่อมต่อ การเคลื่อนตัว และการปรับสภาวะการดูด/การจ่ายระหว่างท่อคงที่และปั๊ม อุปกรณ์ หรือระบบท่อแบบเคลื่อนย้ายได้

ตามข้อมูลผลิตภัณฑ์ที่มีอยู่ ซีรีส์นี้ส่วนใหญ่จะใช้สำหรับลำเลียงน้ำ น้ำทะเล สารละลาย สารละลายแร่ ทราย กรวด กากแร่ และของเหลวทางอุตสาหกรรมบางชนิด

สายยาง JIDONGDA สามารถกำหนดค่าผลิตภัณฑ์ตามข้อกำหนดเฉพาะของลูกค้า พารามิเตอร์ทางเทคนิค แบบ หรือสภาพการทำงานจริง

ในระหว่างการจัดซื้อ ขอแนะนำให้ยืนยันเส้นผ่านศูนย์กลางภายใน ความยาว แรงดันใช้งาน แรงดันสุญญากาศ ปานกลาง อุณหภูมิ และมาตรฐานหน้าแปลนเพื่อให้แน่ใจว่าโครงสร้างของท่ออ่อนตรงกับระบบท่อจริง

เมื่อเปรียบเทียบกับท่อธรรมดาที่ใช้เป็นหลักในการลำเลียงด้วยแรงดันบวก ผลิตภัณฑ์นี้เพิ่มตัวเลือกการรองรับลวดเหล็กเกลียวในโครงสร้าง ซึ่งสามารถรองรับการใช้งานแบบดูดและสุญญากาศ

ชั้นเสริมผ้าหลายชั้น/ผ้าสายไฟใช้เพื่อทนต่อแรงกดดันในการทำงาน ในขณะที่ยางด้านในและยางด้านนอกจะถูกเลือกตามสื่อ อุณหภูมิ และสภาพแวดล้อมการทำงาน

หลักการทำงานและการรวมโครงสร้าง

ท่อยางหน้าแปลนดูดและระบายขนาดเส้นผ่านศูนย์กลางขนาดใหญ่ ช่วยให้สามารถขนส่งสื่อผ่านการผสมผสานของ:

ชั้นยางด้านใน + ชั้นเสริมแรง + โครงลวดเหล็กเกลียว (ตามการกำหนดค่ารุ่น) + ชั้นยางด้านนอก + หน้าแปลนปลาย

ในระหว่างการดำเนินการปล่อย ความดันภายในส่วนใหญ่ได้รับการสนับสนุนโดยชั้นเสริมแรง

ในระหว่างการดำเนินการดูดหรือสุญญากาศ โครงลวดเหล็กเกลียวจะให้การสนับสนุนเป็นเส้นรอบวง ซึ่งช่วยลดความเสี่ยงที่ท่อจะแบนและยุบตัว

หน้าแปลนส่วนปลายใช้สำหรับการเชื่อมต่อแบบเกลียวกับปั๊ม วาล์ว ท่อ และอุปกรณ์อื่นๆ

ข้อมูลจำเพาะของหน้าแปลนสามารถยืนยันได้ตามมาตรฐานไปป์ไลน์ที่ไซต์งานหรือแบบของลูกค้า ช่วยลดปัญหาการติดตั้งที่เกิดจากขนาดการเชื่อมต่อที่ไม่ตรงกัน

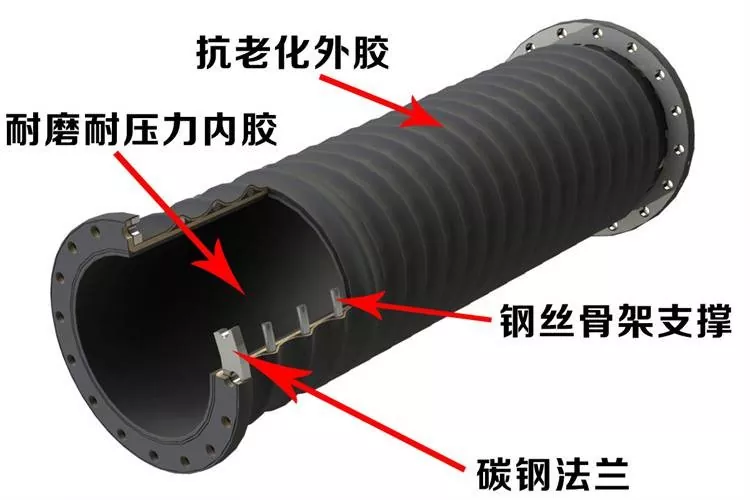

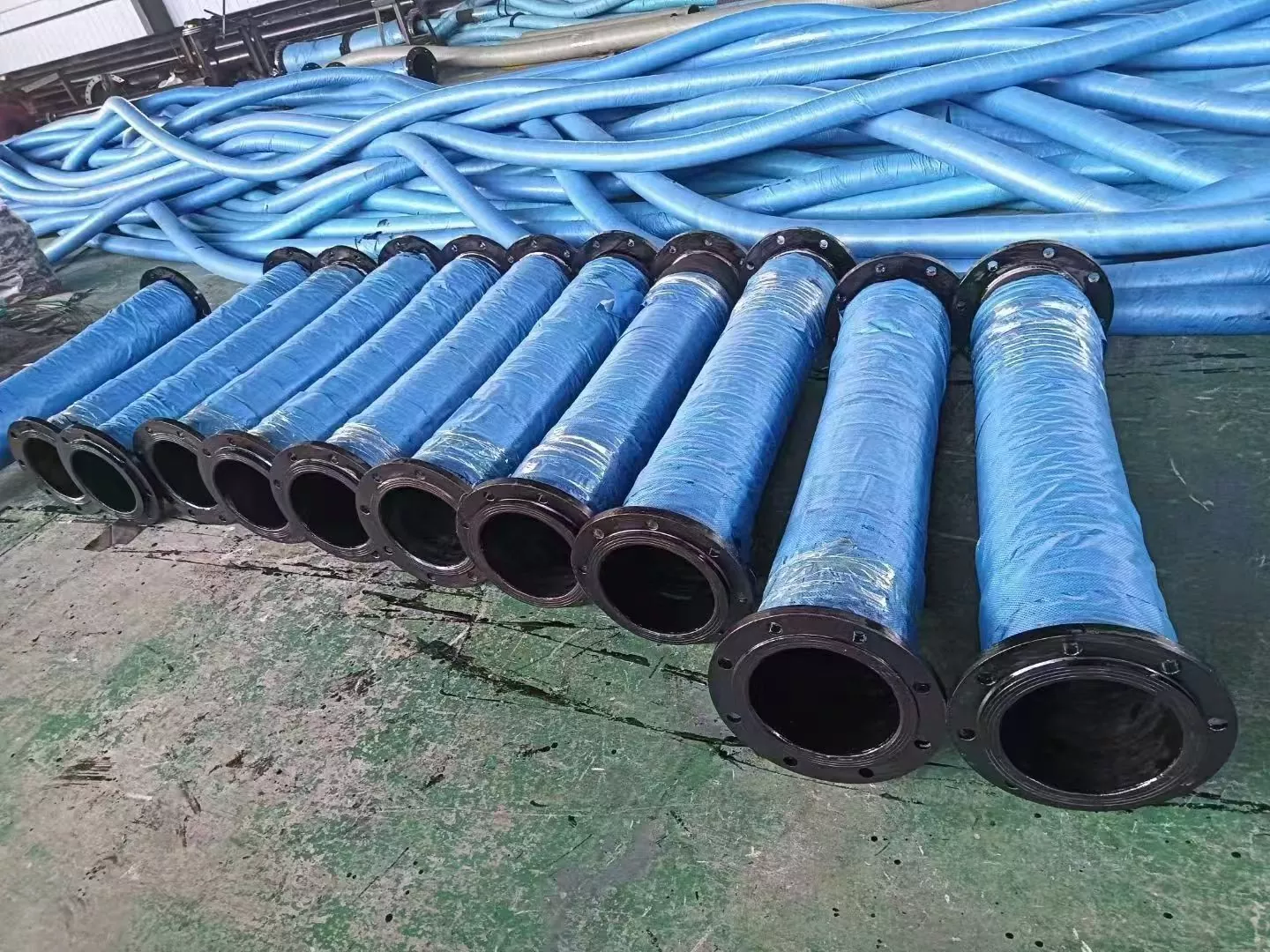

ภาพประกอบโครงสร้างผลิตภัณฑ์

โครงสร้าง: ยางด้านในที่ทนต่อการสึกหรอ ชั้นเสริมแรง โครงลวดเหล็กเกลียว ยางด้านนอก และหน้าแปลนเหล็กคาร์บอน

คำอธิบายโครงสร้างหลัก

• ชั้นยางด้านใน:
สัมผัสกับสื่อการลำเลียงโดยตรง สามารถเลือกวัสดุยางที่เหมาะสมได้ตามตัวกลาง เช่น น้ำ สารละลาย สารละลายแร่ ทรายและกรวด รวมถึงสภาพการใช้งานจริง

• ชั้นผ้าเสริม:
ใช้โครงสร้างเสริมใยผ้า/ผ้าหลายชั้นเพื่อทนทานต่อแรงกดทับหลัก

• โครงลวดเหล็กเกลียว:
ใช้สำหรับการแก้ปัญหาโครงสร้างที่ต้องการการลำเลียงแบบดูดหรือสุญญากาศ โดยให้การสนับสนุนตัวท่อ

• ชั้นยางด้านนอก:
ให้การปกป้องภายนอกและสามารถเลือกได้ตามความทนทานต่อการเสื่อมสภาพ ความทนทานต่อการเสียดสี และสภาพการทำงานกลางแจ้ง

• หน้าแปลนท้าย:
สามารถติดตั้งหน้าแปลนเหล็กคาร์บอนหรือสแตนเลส และเข้าคู่ตามมาตรฐาน ขนาด หรือแบบของลูกค้า

ข้อได้เปรียบที่สำคัญ

การลำเลียงเส้นผ่านศูนย์กลางขนาดใหญ่:
มีจำหน่ายในข้อกำหนดเส้นผ่านศูนย์กลางขนาดใหญ่ต่างๆ เหมาะสำหรับการขนส่งสื่อไหลขนาดใหญ่ ช่วงเส้นผ่านศูนย์กลางที่มีอยู่จริงจะต้องได้รับการยืนยันตามข้อกำหนดทางเทคนิค

ความสามารถในการดูดและการคายประจุ:
ตามการกำหนดค่าโครงสร้าง สามารถใช้สำหรับการดูด ตัวกลาง การระบาย หรือการลำเลียงการดูดและการปล่อยแบบรวม

การเชื่อมต่อหน้าแปลนที่สะดวก:
หน้าแปลนสามารถกำหนดค่าได้ตามมาตรฐานทั่วไปเช่น GB, DIN, ANSI, JIS, ASME และแบบของลูกค้า

ทางเลือกโซลูชั่นต้านทานการสึกหรอ:
สำหรับสื่อที่มีฤทธิ์กัดกร่อน เช่น สารละลาย สารละลายแร่ ทรายและกรวด สามารถเลือกยางด้านในและโครงสร้างเสริมแรงที่เหมาะสมได้ตามสภาพการสึกหรอ

การเชื่อมต่อที่ยืดหยุ่น:
ท่อยางมีความสามารถในการดัดงอและการเคลื่อนตัวที่เหมาะสม เหมาะสำหรับการสั่นสะเทือนของอุปกรณ์ การเคลื่อนตัวของท่อ และเงื่อนไขการเบี่ยงเบนในการติดตั้ง

ปรับแต่งตามสภาพการทำงาน:
การปรับแต่งแบบ OEM และแบบไม่ได้มาตรฐานนั้นมีให้เลือกตามเส้นผ่านศูนย์กลาง ความยาว ความดัน แรงดันสุญญากาศ อุณหภูมิ วัสดุยาง ข้อมูลจำเพาะของหน้าแปลน และสี

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ต่อไปนี้รวบรวมจากข้อมูลผลิตภัณฑ์ที่มีอยู่ เนื่องจากเส้นผ่านศูนย์กลาง โครงสร้าง ความยาว และสภาวะการทำงานที่แตกต่างกันอาจส่งผลต่อประสิทธิภาพขั้นสุดท้าย พารามิเตอร์/ภาพวาดทางเทคนิคที่ได้รับการยืนยันจะมีผลเหนือกว่าสำหรับการซื้ออย่างเป็นทางการ

หมายเหตุการยืนยันข้อมูลจำเพาะ:
ข้อมูลผลิตภัณฑ์เดิมประกอบด้วยคำอธิบายช่วงเส้นผ่านศูนย์กลางที่แตกต่างกันสองรายการ: “DN100–DN1000” และ “DN100–DN2000” ในขณะที่ตารางพารามิเตอร์ปัจจุบันแสดงรายการได้สูงสุด DN500 เพื่อหลีกเลี่ยงข้อมูลที่ไม่สอดคล้องกันบนเว็บไซต์ ขอแนะนำให้ยืนยันช่วงการจัดหาเส้นผ่านศูนย์กลางขนาดใหญ่สุดท้ายตามความสามารถในการผลิตและการจัดหาจริงก่อนที่จะเผยแพร่

สถานการณ์การใช้งาน

การทำเหมืองแร่

ใช้สำหรับลำเลียงสารละลายแร่ กากแร่ และอนุภาคที่มีสารละลาย

สำหรับสื่อที่มีฤทธิ์กัดกร่อนสูง ควรเลือกวัสดุยางด้านในและโครงสร้างเสริมแรงตามขนาดอนุภาค ความเข้มข้น อัตราการไหล และความดัน

การขุดลอก

เหมาะสำหรับเรือขุดลอก ปั๊มสารละลาย ท่อระบายโคลน และระบบลำเลียงใต้น้ำบางประเภท

สามารถใช้สำหรับการดูดและระบายสารละลาย ตะกอน ทราย และวัสดุอื่นๆ

ท่าเรือและอาคารผู้โดยสาร

ใช้ในระบบลำเลียงของเหลวหรือวัสดุที่ต้องการความจุเส้นผ่านศูนย์กลางขนาดใหญ่และการเชื่อมต่อที่ยืดหยุ่น

ข้อมูลจำเพาะของหน้าแปลนสามารถกำหนดค่าได้ตามความต้องการการเชื่อมต่อในสถานที่

ทรายและกรวด

เหมาะสำหรับการลำเลียงทราย กรวด น้ำผสมทราย ปูน และวัสดุที่มีอนุภาคอื่นๆ

สามารถเลือกโครงสร้างที่ทนทานต่อการสึกหรอได้ตามสภาวะการเสียดสีจริง

อุตสาหกรรมเหล็ก

สามารถใช้สำหรับน้ำอุตสาหกรรม สารละลาย สารละลายแร่ และการขนส่งสื่ออุตสาหกรรมบางประเภท

ยังเหมาะสำหรับการเชื่อมต่อท่อแบบยืดหยุ่นระหว่างอุปกรณ์ขนาดใหญ่

การก่อสร้างและวิศวกรรม

ตามระดับความดัน การกำหนดค่าปานกลางและโครงสร้าง สามารถนำไปใช้ในอุปกรณ์ก่อสร้างและโครงการวิศวกรรมสำหรับการขนส่งของเหลวหรือวัสดุ

การขนย้ายวัสดุอุตสาหกรรม

เหมาะสำหรับระบบลำเลียงทางอุตสาหกรรม เช่น พลังงาน การบำบัดน้ำ และอุปกรณ์ทางวิศวกรรม

โซลูชันที่ปรับแต่งตามความต้องการมีให้ใช้งานตามสื่อและสภาพการทำงานจริง

คู่มือการเลือกและการยืนยันการซื้อ

เมื่อซื้อท่อยางหน้าแปลนดูดและระบายขนาดเส้นผ่านศูนย์กลางใหญ่ ไม่แนะนำให้เสนอราคาตามเส้นผ่านศูนย์กลางด้านในเท่านั้น

สำหรับท่อดูดและท่อระบาย ข้อกำหนดเกี่ยวกับแรงดันสุญญากาศ การเสียดสีปานกลาง อุณหภูมิ และการเชื่อมต่อหน้าแปลนจะส่งผลต่อการกำหนดค่าโครงสร้างขั้นสุดท้ายและประสิทธิภาพการบริการ

• ตรวจสอบสื่อการลำเลียงก่อน:
น้ำ น้ำทะเล สารละลาย สารละลายแร่ กากแร่ ทราย กรวด หรือสื่ออุตสาหกรรมอื่น ๆ

• ยืนยันสภาพการทำงาน:
อัตราการไหล แรงดันใช้งาน แรงดันสุญญากาศขณะทำงาน อุณหภูมิปานกลาง ความเข้มข้นปานกลาง และขนาดอนุภาค

• ยืนยันข้อกำหนดการติดตั้ง:
เส้นผ่านศูนย์กลางภายใน ความยาว ข้อกำหนดในการดัดงอ/การเคลื่อนที่ มาตรฐานหน้าแปลน ขนาดหน้าแปลน และประเภทพื้นผิวการซีล

• สำหรับการใช้งานที่มีการเสียดสีสูง เช่น สารละลายแร่ กากแร่ และทราย/กรวด:
ควรยืนยันสารละลายยางด้านในที่ทนต่อการสึกหรอ

• สำหรับการใช้งานในการลำเลียงแบบดูดหรือแบบสุญญากาศ:
ควรระบุระดับแรงดันสุญญากาศ และควรยืนยันโครงลวดเหล็กเกลียวหรือไม่

• สำหรับโครงการที่ไม่ได้มาตรฐาน:
แนะนำให้จัดเตรียมภาพวาด ตัวอย่างท่อเก่า หรือขนาดการเชื่อมต่อจริงเพื่อการยืนยันทางเทคนิค

ข้อควรระวังในการใช้งาน

· แรงดันใช้งาน แรงดันสุญญากาศ และอุณหภูมิจะต้องไม่เกินช่วงที่อนุญาตของรุ่นท่อที่ยืนยันแล้ว ข้อจำกัดเฉพาะจะต้องเป็นไปตามเอกสารยืนยันทางเทคนิคของผลิตภัณฑ์

· เมื่อลำเลียงสื่อที่มีฤทธิ์กัดกร่อน เช่น ทรายและสารละลายแร่ ควรเลือกโครงสร้างยางด้านในที่เหมาะสมตามสภาพการสึกหรอจริง และควรตรวจสอบตัวท่ออย่างสม่ำเสมอ

· ก่อนการติดตั้งหน้าแปลน ให้ตรวจสอบมาตรฐานหน้าแปลน ระยะห่างรูโบลต์ พื้นผิวซีล และขนาดการเชื่อมต่อโบลต์ เพื่อหลีกเลี่ยงการจัดแนวบังคับระหว่างการติดตั้ง

· สำหรับการใช้งานด้านดูด ควรยืนยันข้อกำหนดด้านสุญญากาศและการกำหนดค่าการเสริมแรงลวดเหล็กเกลียว หากท่ออ่อนแบน ยุบ หรือเสียรูปอย่างผิดปกติ ให้หยุดใช้ท่อและตรวจสอบสภาพการทำงาน

· ระหว่างการติดตั้งและการขนส่ง ให้หลีกเลี่ยงการกระแทกโดยไม่จำเป็น การบีบหรือการลากที่ปลายหน้าแปลนเพื่อลดความเสียหายต่อชิ้นส่วนเชื่อมต่อและตัวท่อ

· สำหรับตัวกลางเคมีชนิดพิเศษ ตัวกลางอุณหภูมิสูง หรือสภาวะการทำงานที่ไม่ได้มาตรฐาน ให้ให้ข้อมูล เช่น ส่วนประกอบของตัวกลางและอุณหภูมิ ก่อนซื้อ บุคลากรด้านเทคนิคจะต้องยืนยันความเข้ากันได้ของวัสดุ

การบำรุงรักษาและการจัดการอายุการใช้งาน

อายุการใช้งานจริงของท่อยางที่มีเส้นผ่านศูนย์กลางขนาดใหญ่สัมพันธ์กับตัวกลางในการลำเลียง แรงดัน แรงดันสุญญากาศ อุณหภูมิ การโค้งงอ สภาพการติดตั้ง และความถี่ในการใช้งาน

ดังนั้นการดูแลรักษาจึงควรเน้นไปที่:

การตรวจสอบเป็นประจำ + บันทึกสภาพการทำงาน + การจัดการสภาพผิดปกติอย่างทันท่วงที

· ตรวจสอบเป็นประจำว่าชั้นยางด้านนอกมีรอยแตก การสึกหรอผิดปกติ การปูด หรือความเสียหายอื่น ๆ ที่มองเห็นได้

· ตรวจสอบว่าบริเวณการเชื่อมต่อหน้าแปลนหลวม รั่วซึม หรือเสียรูปผิดปกติหรือไม่

· ตรวจสอบสภาพท่อในระหว่างการดูดและระบาย โดยคำนึงถึงการแบน การยุบตัว หรือการเสียรูปที่ผิดปกติ

· สำหรับตัวกลางที่มีฤทธิ์กัดกร่อน เช่น สารละลายแร่และทราย/กรวด ให้บันทึกสภาวะการสึกหรอตามการใช้งานจริงเพื่อใช้อ้างอิงสำหรับการเพิ่มประสิทธิภาพการเลือกในอนาคต

· เมื่อท่ออ่อนใช้งานไม่ได้ ให้หลีกเลี่ยงการบีบอัดในระยะยาวด้วยวัตถุมีคม ในระหว่างการจัดการและการจัดเก็บ ให้ลดการโค้งงอและการกระแทกที่ไม่จำเป็นให้เหลือน้อยที่สุด

· หากแรงดันผิดปกติ การรั่วไหลที่ชัดเจน ความเสียหายของโครงสร้าง หรือการเชื่อมต่อที่ผิดปกติเกิดขึ้น ให้หยุดใช้ท่อและดำเนินการตรวจสอบทางเทคนิค

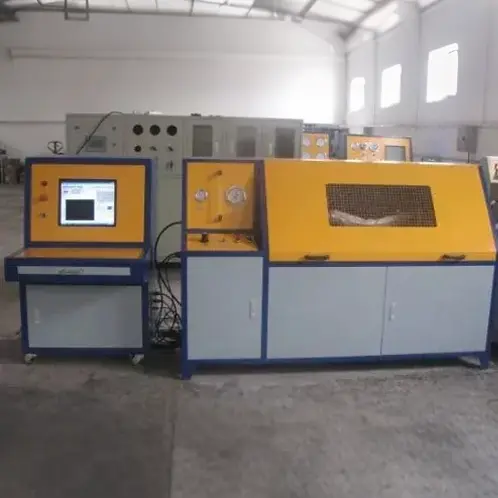

การควบคุมคุณภาพและการจัดส่ง

จากข้อมูลผลิตภัณฑ์ที่มีอยู่ สามารถตรวจสอบผลิตภัณฑ์สำเร็จรูปได้ตามข้อกำหนดของผลิตภัณฑ์และความต้องการของลูกค้า ได้แก่:

· รูปร่าง

· เส้นผ่านศูนย์กลางรูใน

· เส้นผ่านศูนย์กลางภายนอก/O.D

· ความยาว

· ขนาดหน้าแปลน

· ความดัน

· สุญญากาศ / แรงดันลบ

· ความแข็ง

· ประสิทธิภาพของยาง

หากลูกค้ามีข้อกำหนดการทดสอบพิเศษ รายการตรวจสอบและมาตรฐานการยอมรับควรได้รับการยืนยันก่อนสั่งซื้อ

สำหรับผลิตภัณฑ์ที่กำหนดเอง ข้อมูลจำเพาะ ข้อกำหนดของหน้าแปลน ระดับความดัน ความดันสุญญากาศ ตัวกลางในการลำเลียง และข้อกำหนดในการจัดส่ง สามารถยืนยันได้ในระหว่างขั้นตอนการยืนยันทางเทคนิค

คำถามที่พบบ่อย

1. มีข้อกำหนดอะไรบ้างสำหรับท่อยางดูดและจ่ายขนาดเส้นผ่าศูนย์กลางขนาดใหญ่

ข้อมูลพารามิเตอร์ปัจจุบันแสดงรายการเส้นผ่านศูนย์กลางภายในทั่วไป ได้แก่ DN100, DN150, DN200, DN250, DN300, DN400 และ DN500 มม. ขนาดที่ใหญ่ขึ้นสามารถยืนยันทางเทคนิคได้ตามความต้องการของโครงการ

2. สามารถติดตั้งหน้าแปลนบนท่อได้หรือไม่?

ใช่. ผลิตภัณฑ์ใช้การเชื่อมต่อแบบแปลนและสามารถติดตั้งได้ตามมาตรฐาน GB, DIN, ANSI, JIS, ASME หรือแบบของลูกค้า

3. สามารถใช้สำหรับการขนส่งสารละลายแร่และกากแร่ได้หรือไม่?

ใช่. ตามความเข้มข้นของสารละลาย ขนาดอนุภาค อัตราการไหล ความดัน และอุณหภูมิ สามารถเลือกโครงสร้างที่ทนต่อการสึกหรอที่เหมาะสมได้ การแก้ปัญหาขั้นสุดท้ายจะต้องได้รับการยืนยันตามสภาพการทำงานจริง

4. ใช้สำหรับขุดลอกโครงการได้หรือไม่?

ใช่. สามารถเลือกท่อได้ตามความต้องการปานกลาง ความดัน สุญญากาศ และวิธีการติดตั้งของระบบขุดลอก

5. สามารถปรับแต่งตามแบบได้หรือไม่?

ใช่. ลูกค้าสามารถจัดเตรียมภาพวาด ตัวอย่าง หรือพารามิเตอร์ทางเทคนิคโดยละเอียดเพื่อยืนยันตัวท่อและโครงสร้างหน้าแปลน

6. ขั้นต่ำคืออะไร?

MOQ ขึ้นอยู่กับประเภทผลิตภัณฑ์ ข้อกำหนด ความยาว และข้อกำหนดในการปรับแต่ง

สินค้ามาตรฐานสามารถรองรับการจัดซื้อจำนวนน้อยได้ ปริมาณเฉพาะจะได้รับการยืนยันในระหว่างใบเสนอราคา

7. สามารถจัดเตรียมตัวอย่างได้หรือไม่?

ผลิตภัณฑ์มาตรฐานบางชนิดสามารถจัดเตรียมตัวอย่างหรือการสนับสนุนตัวอย่างได้ ต้นทุนตัวอย่างและค่าขนส่งจะต้องได้รับการยืนยันตามผลิตภัณฑ์เฉพาะและสถานการณ์การสั่งซื้อ

8. เวลาในการจัดส่งคือเท่าไร?

ผลิตภัณฑ์มาตรฐานมักต้องใช้เวลา 7-20 วันทำการ

สำหรับผลิตภัณฑ์แบบกำหนดเอง ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ และข้อกำหนดพิเศษ เวลาในการจัดส่งจะต้องได้รับการยืนยันตามโครงสร้าง ปริมาณ และข้อกำหนดในการผลิต

จะมีการกำหนดกำหนดการจัดส่งที่ชัดเจนก่อนสั่งซื้อ

9. รับประกันคุณภาพสำหรับการสั่งซื้อจำนวนมากอย่างไร?

การตรวจสอบคุณภาพสามารถดำเนินการได้ตามข้อกำหนดของผลิตภัณฑ์และความต้องการของลูกค้า รวมถึงการทดสอบรูปลักษณ์ ขนาด หน้าแปลน แรงดัน และสุญญากาศ

รายการตรวจสอบพิเศษควรได้รับการยืนยันก่อนซื้อ
