ข้อต่อขยายโลหะลูกฟูกสามารถปรับปรุงความน่าเชื่อถือของระบบท่อที่มีอุณหภูมิสูงได้อย่างไร

สรุปบทความ: A ข้อต่อขยายโลหะลูกฟูกให้ความยืดหยุ่นที่ควบคุมได้สำหรับท่ออุตสาหกรรมที่ต้องเผชิญกับการขยายตัวทางความร้อน การสั่นสะเทือน ความผันผวนของแรงดัน และการเคลื่อนไหวทางกล ด้วยการใช้โครงสร้างสูบลมสแตนเลสลูกฟูก จึงสามารถชดเชยการกระจัดในแนวแกน ด้านข้าง และเชิงมุม ในขณะเดียวกันก็ช่วยลดความล้าของการเชื่อม การรั่วไหลของหน้าแปลน และการเสียรูปที่เกิดจากความเค้น คู่มือนี้จะอธิบายหลักการทำงาน ข้อมูลจำเพาะที่สำคัญ ตัวเลือกวัสดุ การใช้งาน ปัจจัยในการคัดเลือก และข้อดีสำหรับระบบท่อที่มีความต้องการสูง

สารบัญ

1. ข้อต่อขยายโลหะลูกฟูกคืออะไร?
2. มันทำงานอย่างไรในระบบท่ออุตสาหกรรม?
3. ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?
4. ประโยชน์หลักคืออะไร?
5. มันถูกใช้กันทั่วไปที่ไหน?
6. คุณควรเลือกผลิตภัณฑ์ที่เหมาะสมอย่างไร?
7. คำถามที่พบบ่อย
8. ความคิดสุดท้าย

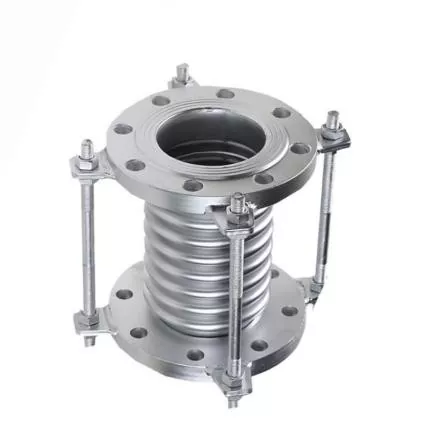

ข้อต่อขยายโลหะลูกฟูกคืออะไร?

จิดงดาพัสดุข้อต่อขยายโลหะลูกฟูกออกแบบมาเพื่อให้มีความยืดหยุ่นในการควบคุมท่ออุตสาหกรรมโดยไม่ทำให้เสถียรภาพของโครงสร้างลดลง โครงสร้างเครื่องเป่าลมลูกฟูกช่วยให้ท่อสามารถรองรับการเคลื่อนไหวที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ การสั่นสะเทือนของอุปกรณ์ ความผันผวนของแรงดัน และความเครียดทางกล

ข้อต่อส่วนขยายต่างจากส่วนท่อแบบแข็งตรงที่จะสร้างพื้นที่ที่มีความยืดหยุ่นภายในระบบท่อ เมื่อท่อส่งความร้อนขึ้นหรือเย็นลง ความยาวและตำแหน่งของท่ออาจเปลี่ยนแปลงได้ หากการเคลื่อนไหวเหล่านี้ถูกจำกัด อาจเกิดความเครียดมากเกินไปบริเวณรอยเชื่อม หน้าแปลน วาล์ว ปั๊ม และอุปกรณ์เชื่อมต่อ ข้อต่อขยายโลหะที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมจะช่วยดูดซับการเคลื่อนไหวเหล่านี้ก่อนที่จะกลายเป็นภาระที่สร้างความเสียหาย

สำหรับผู้ซื้อที่กำลังประเมินข้อต่อขยายโลหะทางอุตสาหกรรม ควรพิจารณาวัสดุของเครื่องสูบลม ข้อกำหนดในการเคลื่อนที่ อัตราแรงดัน ช่วงอุณหภูมิ วิธีการเชื่อมต่อ และสภาพแวดล้อมในการติดตั้งร่วมกัน

มันทำงานอย่างไรในระบบท่ออุตสาหกรรม?

หลักการทำงานขึ้นอยู่กับการควบคุมการเสียรูปแบบยืดหยุ่นของเครื่องสูบลมโลหะลูกฟูก การบิดหลายครั้งช่วยให้เครื่องสูบลมงอได้เมื่อท่อที่เชื่อมต่อเคลื่อนที่ ในขณะที่โครงสร้างโลหะยังคงรักษาขอบเขตแรงดัน

การชดเชยการขยายตัวทางความร้อน

ท่อที่มีอุณหภูมิสูงจะขยายตัวเมื่ออุณหภูมิของกระบวนการเพิ่มขึ้นและหดตัวเมื่ออุณหภูมิลดลง ในระบบไอน้ำ หม้อต้มน้ำ สารเคมี น้ำมัน และของเหลวความร้อน วงจรอุณหภูมิซ้ำๆ อาจทำให้เกิดการเคลื่อนไหวที่สำคัญได้ เครื่องเป่าลมลูกฟูกดูดซับการกระจัดนี้และลดความเครียดที่ถ่ายโอนไปยังส่วนท่อที่แข็ง

การชดเชยทางกลและการสั่นสะเทือน

อุปกรณ์อุตสาหกรรม เช่น ปั๊ม คอมเพรสเซอร์ พัดลม กังหัน และเครื่องจักรที่หมุนได้ สามารถนำการสั่นสะเทือนเข้าสู่ท่อที่เชื่อมต่ออยู่ได้ ข้อต่อขยายที่ได้รับการออกแบบอย่างเหมาะสมสามารถรองรับการเคลื่อนไหวที่ควบคุมได้ และช่วยป้องกันการสั่นสะเทือนไม่ให้ส่งผ่านการเชื่อมต่อท่อที่แข็งโดยตรง

การเคลื่อนไหวหลายทิศทาง

ข้อต่อขยายโลหะสามารถชดเชยการเคลื่อนไหวหลักๆ ได้สามประเภท ทั้งนี้ขึ้นอยู่กับการออกแบบระบบ:

• การเคลื่อนที่ตามแนวแกน:การบีบอัดหรือขยายตามแนวแกนท่อ
• การเคลื่อนไหวด้านข้าง:การกระจัดด้านข้างของส่วนท่อที่เชื่อมต่อ
• การเคลื่อนไหวเชิงมุม:การเคลื่อนที่แบบหมุนระหว่างส่วนท่อที่เชื่อมต่อ

ข้อกำหนดทางเทคนิคที่สำคัญคืออะไร?

การเลือกข้อต่อขยายควรเริ่มต้นด้วยสภาพการทำงานจริง แทนที่จะเลือกขนาดท่อที่ระบุ ข้อมูลผลิตภัณฑ์ของ JIDONGDA ครอบคลุมถึงเครื่องสูบลมสแตนเลสที่มีวัสดุที่แตกต่างกันและรูปแบบการเชื่อมต่อสำหรับการใช้งานทางอุตสาหกรรม

ควรยืนยันข้อกำหนดความดัน อุณหภูมิ การเคลื่อนไหว ความถี่ของรอบการทำงาน และความล้าที่แท้จริงสำหรับแต่ละโครงการ การออกแบบที่กำหนดเองสามารถพิจารณาได้เมื่อการกำหนดค่ามาตรฐานไม่ตรงตามเงื่อนไขการติดตั้ง

ประโยชน์หลักคืออะไร?

1. ประสิทธิภาพที่เชื่อถือได้ที่อุณหภูมิสูง

เครื่องเป่าลมโลหะเหมาะอย่างยิ่งสำหรับการใช้งานที่อุณหภูมิเกินช่วงการทำงานจริงของส่วนประกอบที่มีความยืดหยุ่นทั่วไปหลายตัว โครงสร้างสแตนเลสสามารถรองรับสภาพแวดล้อมที่มีความร้อนได้ ขึ้นอยู่กับการเลือกใช้วัสดุและการออกแบบ

2. ลดความเครียดในท่อ

การเคลื่อนที่ด้วยความร้อนสามารถค่อยๆ สร้างภาระมากเกินไปที่จุดคงที่และการเชื่อมต่ออุปกรณ์ ข้อต่อขยายช่วยกระจายการเคลื่อนไหวและลดความเข้มข้นของความเครียดในพื้นที่วิกฤติด้วยการแนะนำความยืดหยุ่นที่ควบคุมได้

3. ต้านทานการสั่นสะเทือนได้ดีขึ้น

ในกรณีที่เครื่องจักรสร้างการสั่นสะเทือนอย่างต่อเนื่องหรือเป็นช่วงๆ การเชื่อมต่อด้วยโลหะที่ยืดหยุ่นสามารถช่วยแยกการเคลื่อนไหวระหว่างอุปกรณ์และท่อได้ สิ่งนี้สามารถช่วยปรับปรุงความเสถียรของระบบเมื่อเลือกและติดตั้งข้อต่ออย่างถูกต้อง

4. ตัวเลือกการติดตั้งที่ยืดหยุ่น

การกำหนดค่าแบบเกลียว หน้าแปลน และแบบเชื่อม ทำให้สามารถรวมข้อต่อส่วนขยายเข้ากับสถาปัตยกรรมไปป์ไลน์ต่างๆ ได้ ผลิตภัณฑ์เกลียวที่มีเส้นผ่านศูนย์กลางเล็กมีประโยชน์กับการเชื่อมต่ออุปกรณ์ขนาดกะทัดรัด ในขณะที่การออกแบบหน้าแปลนและแบบเชื่อมสามารถเหมาะกับระบบท่ออุตสาหกรรมขนาดใหญ่

5. ประสิทธิภาพวงจรระยะยาว

ท่ออุตสาหกรรมอาจมีรอบการทำความร้อนและความเย็นนับพันรอบตลอดอายุการใช้งาน รูปทรงของเครื่องสูบลมที่ถูกต้อง การเลือกวัสดุ คุณภาพการขึ้นรูป และการควบคุมการเคลื่อนที่จึงมีความสำคัญต่อการบรรลุประสิทธิภาพความล้าที่เชื่อถือได้

มันถูกใช้กันทั่วไปที่ไหน?

ข้อต่อขยายโลหะลูกฟูกมีประโยชน์ทุกที่ที่ท่อแข็งต้องรองรับการเคลื่อนที่ด้วยความร้อนหรือการเคลื่อนไหวทางกล พื้นที่ใช้งานทั่วไป ได้แก่:

• ท่อแปรรูปปิโตรเคมี
• โรงงานผลิตไฟฟ้า
• ระบบไอน้ำและหม้อไอน้ำ
• ระบบ HVAC อุณหภูมิสูง
• อุปกรณ์เตาอุตสาหกรรม
• โรงงานแปรรูปน้ำมันและก๊าซ
• ท่อแปรรูปสารเคมี
• ระบบวิศวกรรมทางทะเล
• การเชื่อมต่ออุปกรณ์เครื่องจักรกล
• ระบบขนส่งของเหลวอุณหภูมิสูง

ตัวอย่างเช่น ท่อส่งไอน้ำที่เชื่อมต่อหม้อไอน้ำกับอุปกรณ์ปลายน้ำอาจประสบกับการขยายตัวทางความร้อนอย่างมีนัยสำคัญในระหว่างการสตาร์ท หากไม่มีการชดเชยการเคลื่อนไหวที่เพียงพอ การขยายตัวนี้อาจทำให้มีภาระเพิ่มเติมบนส่วนรองรับท่อและหัวฉีดของอุปกรณ์ ข้อต่อส่วนขยายของเครื่องสูบลมที่ออกแบบอย่างถูกต้องจะเป็นพื้นที่ที่กำหนดซึ่งการเคลื่อนไหวนี้สามารถเกิดขึ้นได้

คุณควรเลือกผลิตภัณฑ์ที่เหมาะสมอย่างไร?

การเลือกผลิตภัณฑ์ควรพิจารณาจากข้อมูลทางวิศวกรรมมากกว่ารูปลักษณ์ภายนอกหรือเส้นผ่านศูนย์กลางที่ระบุเพียงอย่างเดียว ก่อนขอใบเสนอราคาผู้ซื้อควรเตรียมข้อมูลดังต่อไปนี้:

1. เส้นผ่านศูนย์กลางท่อที่กำหนด:ระบุขนาด DN และขนาดการเชื่อมต่อที่ต้องการ
2. อุณหภูมิในการทำงาน:ระบุอุณหภูมิปกติ ต่ำสุด และสูงสุด
3. แรงดันใช้งาน:รวมแรงดันการทำงานปกติและสูงสุด
4. ข้อกำหนดในการเคลื่อนไหว:กำหนดการเคลื่อนที่ตามแนวแกน ด้านข้าง หรือเชิงมุมที่คาดหวัง
5. สื่อ:ระบุว่าระบบบรรทุกไอน้ำ น้ำ น้ำมัน แก๊ส สารเคมี หรือของเหลวอื่นหรือไม่
6. ข้อกำหนดด้านวัสดุ:เลือก SS304, SS316, SS321 หรือโลหะผสมอื่นที่เหมาะสมตามสภาพแวดล้อม
7. วิธีการเชื่อมต่อ:ตรวจสอบว่าจำเป็นต้องใช้ปลายเกลียว หน้าแปลน หรือแบบเชื่อม
8. เงื่อนไขการติดตั้ง:พิจารณาพื้นที่ว่าง ส่วนรองรับท่อ ตัวนำ พุก และการเชื่อมต่ออุปกรณ์

สิ่งสำคัญคือต้องแยกแยะข้อต่อขยายจากขั้วต่อแบบยืดหยุ่นทั่วไป ข้อต่อขยายได้รับการออกแบบตามข้อกำหนดการเคลื่อนไหวและความล้าที่เฉพาะเจาะจง ดังนั้นรูปทรงของเครื่องสูบลมและข้อจำกัดของระบบควรได้รับการประเมินโดยเป็นส่วนหนึ่งของการออกแบบท่อที่สมบูรณ์

คำถามที่พบบ่อย

คำถามที่ 1: จุดประสงค์หลักของข้อต่อขยายโลหะลูกฟูกคืออะไร?

วัตถุประสงค์หลักคือการชดเชยการขยายตัวทางความร้อนและการเคลื่อนไหวทางกลที่ควบคุมในระบบท่อในขณะที่ลดความเครียดที่ถ่ายโอนไปยังส่วนประกอบที่แข็ง

คำถามที่ 2: ข้อต่อขยายโลหะสามารถใช้กับท่อส่งไอน้ำได้หรือไม่

ใช่. ข้อต่อขยายของเครื่องสูบลมสแตนเลสมักใช้ในท่อไอน้ำและหม้อไอน้ำ โดยวัสดุที่เลือก ระดับแรงดัน ระดับอุณหภูมิ และความสามารถในการเคลื่อนที่จะตรงกับสภาพการใช้งาน

Q3: มักใช้วัสดุอะไร?

ตัวเลือกทั่วไป ได้แก่ สแตนเลส SS304, SS316 และ SS321 โลหะผสมแบบกำหนดเองอาจได้รับการพิจารณาเมื่อต้องการความต้านทานการกัดกร่อนที่สูงขึ้นหรือสภาวะการทำงานเฉพาะทาง

คำถามที่ 4: ข้อต่อขยายแบบเกลียวเหมาะสำหรับท่อขนาดเล็กหรือไม่?

ใช่. การกำหนดค่าแบบเกลียวเหมาะอย่างยิ่งสำหรับการวางท่อที่มีเส้นผ่านศูนย์กลางเล็ก การเชื่อมต่ออุปกรณ์ และการติดตั้งที่มีพื้นที่จำกัด

คำถามที่ 5: การเคลื่อนที่ตามแนวแกน ด้านข้าง และเชิงมุมแตกต่างกันอย่างไร

การเคลื่อนที่ตามแนวแกนเกิดขึ้นตามแนวแกนของท่อ การเคลื่อนที่ด้านข้างเกิดขึ้นไปด้านข้าง และการเคลื่อนที่เชิงมุมเกี่ยวข้องกับการหมุนระหว่างส่วนท่อที่เชื่อมต่อกัน ควรระบุประเภทการเคลื่อนไหวที่ต้องการก่อนเลือกข้อต่อขยาย

Q6: สามารถปรับแต่งผลิตภัณฑ์ได้หรือไม่?

ใช่. ขึ้นอยู่กับความต้องการของโครงการ การปรับแต่งอาจเกี่ยวข้องกับเกรดวัสดุ ขนาด พิกัดแรงดัน การกำหนดค่าการเชื่อมต่อ และพารามิเตอร์ทางวิศวกรรมอื่นๆ

ความคิดสุดท้าย

มีการออกแบบทางวิศวกรรมอย่างเหมาะสมข้อต่อขยายโลหะลูกฟูกสามารถมีบทบาทสำคัญในการปกป้องท่ออุตสาหกรรมจากการขยายตัวทางความร้อน การสั่นสะเทือน การเคลื่อนตัวทางกล และความเครียดสะสม ด้วยตัวสูบลมสแตนเลส ตัวเลือกการเชื่อมต่อที่หลากหลาย และพารามิเตอร์ทางวิศวกรรมที่กำหนดค่าได้ ทำให้สามารถปรับให้เข้ากับการใช้งานที่มีความต้องการสูงทั่วทั้งระบบผลิตไฟฟ้า ปิโตรเคมี กระบวนการทางเคมี HVAC เรือเดินทะเล และระบบของเหลวที่มีอุณหภูมิสูง JIDONGDA รองรับโซลูชันข้อต่อขยายโลหะที่ปรับแต่งตามความต้องการตามขนาด วัสดุ ความดัน อุณหภูมิ การเคลื่อนไหว และข้อกำหนดการเชื่อมต่อเฉพาะโครงการ หากคุณกำลังเลือกข้อต่อขยายสำหรับการติดตั้งใหม่หรือเปลี่ยนส่วนประกอบที่มีอยู่ติดต่อเราเพื่อหารือเกี่ยวกับสภาพการทำงานของคุณและขอโซลูชันทางอุตสาหกรรมที่เหมาะสม
