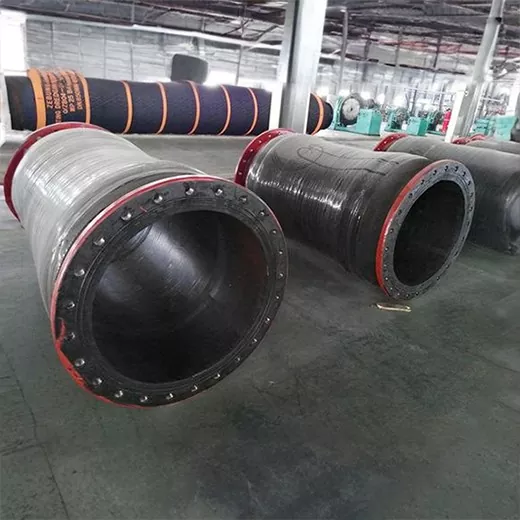

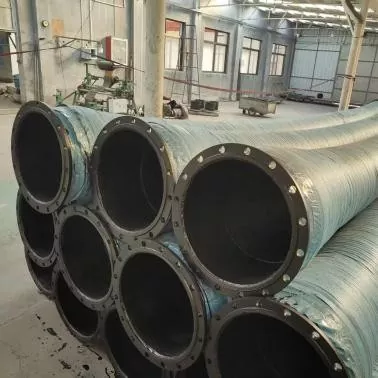

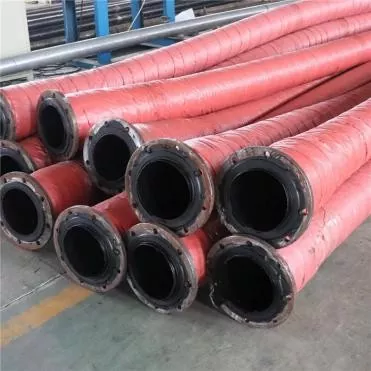

ท่อสารละลายหางขนาดเส้นผ่านศูนย์กลางขนาดใหญ่

ท่อถนนลาดยางเส้นผ่านศูนย์กลางขนาดใหญ่ของ JIDONGDA ได้รับการออกแบบมาเป็นพิเศษสำหรับการขนส่งวัสดุทางไกลที่ซับซ้อนและมีอัตราการไหลสูงในเหมือง เมื่อเปรียบเทียบกับท่อเหล็กแบบเดิม ท่อมีความยืดหยุ่นมากกว่า ทนต่อแรงกระแทก ลดการสั่นสะเทือนของท่อได้อย่างมาก และทำให้การติดตั้งนอกสถานที่ง่ายขึ้น

สถานการณ์ที่เกี่ยวข้อง ได้แก่ การปล่อยสารละลายในโรงงานแปรรูปแร่ การเติมเขื่อนกากแร่ การถมเหมืองใต้ดิน การขนส่งโคลนที่ขุดลอก การขนถ่ายผงแร่ในท่าเรือ และการขนส่งของผสมของแข็งและของเหลวทางอุตสาหกรรมต่างๆ ด้วยการใช้ประโยชน์จากความสามารถในการผลิตแบบกำหนดเองของโรงงานในพื้นที่ของเรา เราสามารถจัดหาโซลูชันระบบท่อแบบครบวงจรสำหรับบริษัทเหมืองแร่และผู้รับเหมาด้านวิศวกรรมทั่วโลก

โครงสร้างผลิตภัณฑ์และวัสดุ

ท่อสารละลายหางที่มีเส้นผ่านศูนย์กลางขนาดใหญ่: แต่ละชั้นจะถูกขึ้นรูปแบบบูรณาการที่อุณหภูมิสูงและวัลคาไนซ์ ช่วยลดความเสี่ยงของการหลุดร่อน สามารถใช้งานร่วมกับอุปกรณ์สูบน้ำได้หลากหลายและมาพร้อมกับขั้วต่อหลายตัว:

1. ชั้นยางด้านใน: ยางธรรมชาติที่ทนต่อการสึกหรอ / ยางสังเคราะห์ที่ทนต่อการสึกหรอสูง (ตัวเลือก NR/SBR/PU; ซับใน PU เหมาะสำหรับหางแร่แข็งที่มีซิลิกาสูง ซึ่งให้ความต้านทานการสึกหรอสูงสุด)

2. ชั้นเสริมแรง: ม่านไฟเบอร์ความแข็งแรงสูงหลายชั้น + โครงกระดูกเกลียวลวดเหล็ก กระจายแรงกดอย่างสม่ำเสมอ ป้องกันการล่มสลายภายใต้สภาวะแรงดันลบ

3. ชั้นยางด้านนอก: ยางสังเคราะห์ ทนต่อสภาพอากาศ ทนโอโซน และ UV ทนต่อการสัมผัสกลางแจ้งและการกัดกร่อนของสารเคมีในพื้นที่เหมืองแร่

4. ตัวเชื่อมต่อเสริม: หน้าแปลนมาตรฐาน ข้อต่อสวมเร็ว และปลายโลหะสั่งทำพิเศษตามแบบ

การทดสอบประสิทธิภาพและการควบคุมคุณภาพ

1. การทดสอบความต้านทานการสึกหรอ: การสึกหรอต่อเนื่อง 72 ชั่วโมงด้วยปูนทรายควอทซ์ การสูญเสียมวล ≤ 0.05g

2. แรงดันระเบิด: แรงดันระเบิดถึง 3-4 เท่าของแรงดันใช้งาน สามารถทนต่อแรงกระแทกในทันที

3. ความล้าของพัลส์: 20 10,000 รอบความดันโดยไม่แตกร้าว หลุดร่อน หรือเสียรูป

4. ประสิทธิภาพการดัด: ไม่มีการแตกหักหรือการหลุดร่อนที่รัศมีการดัดขั้นต่ำ

5. ความต้านทานต่อตัวกลาง: การทำงานที่เสถียรในสภาพแวดล้อมที่เป็นกรดและด่าง (pH 2–12)

ตารางพารามิเตอร์รุ่นและข้อมูลจำเพาะ

ข้อดีหลัก

1. ทนต่อการสึกหรอและอายุการใช้งานยาวนาน: สูตรยางด้านในที่ทนต่อการสึกหรอสูงพิเศษช่วยลดการสูญเสียการกัดเซาะจากอนุภาคแข็งได้อย่างมาก เหมาะสำหรับสารละลายที่มีทรายสูง เช่น ควอตซ์ แร่เหล็ก และแร่ทองแดง

2. เส้นผ่านศูนย์กลางขนาดใหญ่และอัตราการไหลสูง: ครอบคลุมทุกขนาดตั้งแต่ DN100 ถึง DN1200 เหมาะสำหรับระบบปล่อยกากแร่ขนาดใหญ่ ปรับปรุงประสิทธิภาพการลำเลียงและลดการใช้พลังงานในการสูบน้ำ

3. ท่อที่ทนต่อแรงกระแทกและป้องกันการระเบิด: โครงสร้างเสริมด้วยคอมโพสิตหลายชั้นจะบัฟเฟอร์ความผันผวนของแรงดัน ช่วยขจัดอันตรายด้านความปลอดภัยจากการระเบิดของท่อที่เกิดจากการอุดตันหรือการสตาร์ทเครื่อง/การปิดเครื่อง

4. ติดตั้งง่ายและค่าบำรุงรักษาต่ำ: เบากว่าท่อเหล็กอย่างเห็นได้ชัด วางและย้ายได้ง่าย ลดการหยุดทำงานของการบำรุงรักษา

5. ทนต่อการกัดกร่อนและสภาพอากาศได้ดีเยี่ยม: ชั้นยางด้านนอกทนทานต่อแสงแดด ฝน และหมอกกัดกร่อนบริเวณเหมือง ทำให้มั่นใจได้ถึงประสิทธิภาพที่มั่นคงในระหว่างการใช้งานกลางแจ้งตลอดทั้งปี 6. บริการปรับแต่งข้อกำหนดแบบเต็ม

โรงงานรองรับการปรับแต่งความยาว เส้นผ่านศูนย์กลาง ระดับแรงดัน รูปแบบตัวเชื่อมต่อ และระดับความต้านทานการสึกหรอของซับเพื่อให้ตรงกับความต้องการของโครงการพิเศษต่างๆ

กรณีการใช้งานด้านวิศวกรรมจริง

กรณีที่ 1: โครงการขนส่งแร่เหล็กทางไกลจากเหมืองเหล็กมองโกเลียใน

1. ภาพรวมโครงการ: ความสามารถในการประมวลผลรายวันของแร่ดิบ 8,000 ตัน, ปริมาณแร่ที่เป็นของแข็ง 42%, ควอตซ์ความแข็งสูงปานกลางส่วนใหญ่, ระยะทางการขนส่ง 3.5 กม., แรงดันใช้งาน 2.8MPa, สารละลายที่เป็นกลาง

2. โซลูชันที่รองรับ: JIDONGDA DN200 ท่ออ่อนเกลียวลวดเหล็กเคลือบ PU, ส่วนมาตรฐาน 6 ม./12 ม., การเชื่อมต่อหน้าแปลน

3. ผลลัพธ์ด้านประสิทธิภาพ: การสั่นสะเทือนและเสียงรบกวนลดลง 60% หลังจากเปลี่ยนท่อเหล็กเดิม การดำเนินงานที่มั่นคงอย่างต่อเนื่องเป็นเวลา 36 เดือนโดยไม่ต้องเปลี่ยน ค่าบำรุงรักษาประจำปีลดลง 85%; ไม่มีท่อแตกหรือรั่วเกิดขึ้น

กรณีศึกษาที่ 2: ระบบทดแทนเหมืองทองแดงที่ราบสูงเปรู

1. ภาพรวมโครงการ: เหมืองที่ระดับความสูง 4,500 เมตร ใช้แรงดันลบของสารละลายตะกรันทองแดงที่มีปริมาณทราย 45% ในสภาพแวดล้อมที่มีอุณหภูมิต่ำและมีรังสียูวีสูง

2. โซลูชั่นสนับสนุน: ท่อเสริมลวดเหล็กสองชั้นทนอุณหภูมิต่ำที่ออกแบบเองโดยมีคุณสมบัติการปฏิบัติตามข้อกำหนดการส่งออก

3. ประสิทธิภาพ: ประสิทธิภาพการป้องกันการแบนของแรงดันลบดีขึ้น 3 เท่า ไม่มีการพังทลายระหว่างการดูด อัตราการไหลต่อปีที่มั่นคงมากกว่า 98%; ต้นทุนการดำเนินงานท่อโดยรวมลดลง 73%

สถานการณ์ที่เกี่ยวข้อง

1. ท่อขนส่งกากแร่ในเหมืองเปิด/ใต้ดิน

2. ท่อหลักและท่อรองสำหรับการปล่อยสารละลายในโรงงานแปรรูปแร่

3. การถมกลับแบบแห้งและเปียกของบ่อกากแร่และโครงการปล่อยกากแร่

4. การขนส่งโคลนทางไกลสำหรับการขุดลอกแม่น้ำและชายฝั่ง

5. การขนถ่ายผงแร่จำนวนมากของท่าเรือและการขนถ่ายท่อสารละลาย

6. การขนส่งสื่อผสมของแข็งและของเหลวอุตสาหกรรมต่างๆ

คำถามที่พบบ่อย

ไตรมาสที่ 1 ควรเลือกวัสดุซับในชนิดใดสำหรับหางแร่ควอตซ์ที่มีการเสียดสีสูง

A. สำหรับกากแร่ที่มีอนุภาคแข็งในสัดส่วนสูง เช่น ควอตซ์และหินแกรนิต ซับในโพลียูรีเทน PU เป็นตัวเลือกที่ต้องการ ภายใต้การทดสอบความต้านทานการเสียดสีมาตรฐาน 72 ชั่วโมง การสึกหรอจะต่ำกว่ายาง NR และ SBR อย่างมาก และอายุการใช้งานอาจเพิ่มขึ้น 2-3 เท่าภายใต้สภาพการทำงานเดียวกัน ทีมงานด้านเทคนิคสามารถจับคู่สูตรซับในที่เหมาะสมที่สุดโดยพิจารณาจากองค์ประกอบของอนุภาคของสารละลายและค่า pH

ไตรมาสที่ 2 JIDONGDA สามารถปรับแต่งขนาดเส้นผ่านศูนย์กลาง ความยาว และพิกัดแรงดันของท่อสำหรับโครงการขุดพิเศษได้หรือไม่

ตอบ ใช่ โรงงานของเรามีการปรับแต่งแบบเต็มรูปแบบ เรารองรับความยาวที่ไม่ได้มาตรฐาน เส้นผ่านศูนย์กลางเต็มตั้งแต่ DN100 ถึง DN1200 และแรงดันใช้งานหลายค่าตั้งแต่ 1.0 ถึง 10MPa หน้าแปลน ข้อต่อสวมเร็ว และปลายโลหะสามารถปรับแต่งได้ตามแบบก่อสร้าง หลังจากระบุพารามิเตอร์โครงการแล้ว เราจะจัดเตรียมโซลูชันและใบเสนอราคาภายใน 24 ชั่วโมง

ไตรมาสที่ 3 ระยะเวลาการรับประกันสำหรับท่อถนนลาดยางเส้นผ่านศูนย์กลางขนาดใหญ่ของ JIDONGDA คืออะไร และรวมการสนับสนุนหลังการขายอะไรบ้าง

A. ผลิตภัณฑ์มาตรฐานมีการรับประกัน 12 เดือนนับจากวันที่จัดส่ง ความเสียหายที่เกิดจากข้อบกพร่องในวัตถุดิบหรือกระบวนการภายใต้สภาวะการทำงานปกติ จะถูกเปลี่ยนใหม่โดยไม่เสียค่าใช้จ่ายภายในระยะเวลารับประกัน วิศวกรท่อส่งเหมืองมืออาชีพให้คำแนะนำระยะไกลสำหรับการวาง การติดตั้ง และการบำรุงรักษาตามปกติ สามารถเจรจาบริการทางเทคนิคนอกสถานที่สำหรับโครงการขุดขนาดใหญ่ได้
