ข้อต่อเชื่อมฟิเลสามารถปรับปรุงความแข็งแรง ความเสถียร และความน่าเชื่อถือของระบบท่ออุตสาหกรรมได้อย่างไร

ข้อต่อเชื่อมเนื้อเป็นส่วนประกอบการเชื่อมต่อแบบเชื่อมที่สำคัญสำหรับท่ออุตสาหกรรม การเสริมแรงโครงสร้าง และระบบวิศวกรรมงานหนักจิดงดานำเสนอโซลูชั่นการติดตั้งที่ได้รับการออกแบบทางวิศวกรรมเพื่อสร้างการเชื่อมต่อแบบเชื่อมอย่างต่อเนื่อง ปรับปรุงการกระจายโหลด และสนับสนุนการทำงานที่เชื่อถือได้ในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

มีการออกแบบอย่างเหมาะสมข้อต่อเชื่อมเนื้อสามารถทำได้มากกว่าแค่เชื่อมต่อสององค์ประกอบเข้าด้วยกัน ด้วยการสร้างการเปลี่ยนผ่านการเชื่อมแบบถาวร จะช่วยสร้างเส้นทางโหลดที่ต่อเนื่อง และลดจุดอ่อนทางกลที่อาจเกิดขึ้นที่จุดเชื่อมต่อทั่วไป สิ่งนี้ทำให้โซลูชันการเชื่อมฟิเลต์มีคุณค่าสำหรับการวางท่อโครงสร้าง ท่อเสริม ข้อต่อเสริมแรง โครงสร้างเหล็ก การต่อเรือ และการใช้งานทางอุตสาหกรรมอื่นๆ

สารบัญ

• ข้อต่อเชื่อม Fillet คืออะไร?
• เหตุใดการเชื่อมอย่างต่อเนื่องจึงมีความสำคัญในระบบอุตสาหกรรม?
• ข้อกำหนดทางเทคนิคใดที่ผู้ซื้อควรพิจารณา?
• ข้อได้เปรียบที่สำคัญของฟิตติ้งเชื่อมเนื้อคืออะไร?
• คุณภาพการผลิตส่งผลต่อประสิทธิภาพการเชื่อมอย่างไร
• อุปกรณ์เชื่อมเนื้อสันใช้อยู่ที่ไหน?
• คุณควรเลือกข้อต่อเชื่อมเนื้อที่เหมาะสมได้อย่างไร?
• คำถามที่พบบ่อย
• บทสรุป

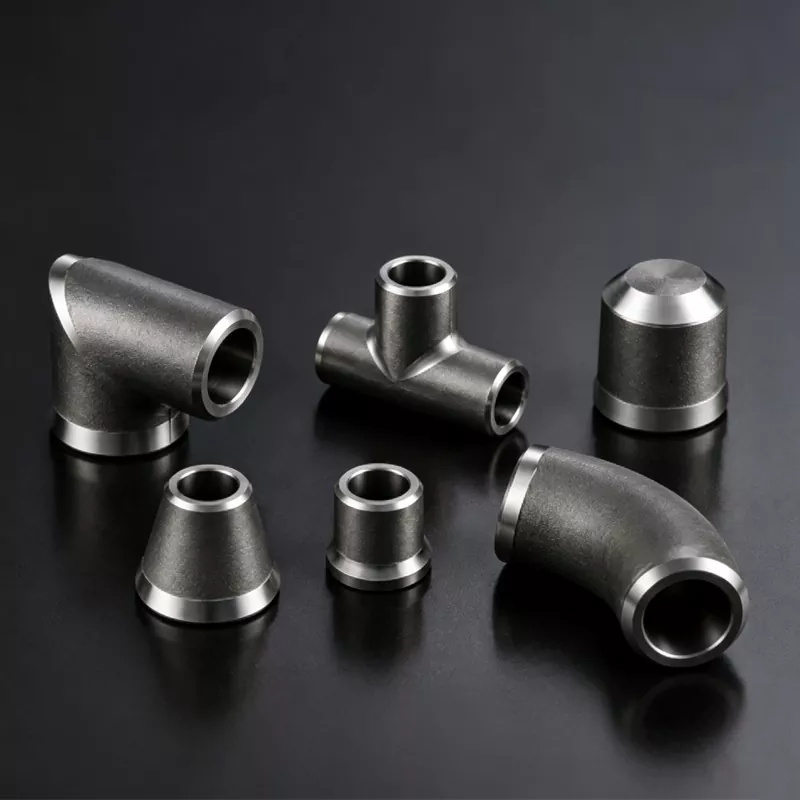

ข้อต่อเชื่อม Fillet คืออะไร?

A ข้อต่อเชื่อมเนื้อเป็นส่วนประกอบเชื่อมต่อแบบเชื่อมที่ออกแบบมาเพื่อเชื่อมต่อหรือเสริมกำลังท่ออุตสาหกรรมและชุดประกอบโครงสร้างโดยวิธีการเชื่อมฟิเลภายนอก แทนที่จะขึ้นอยู่กับเกลียว โบลท์ หรือการเชื่อมต่อทางกลอื่นๆ ที่ถอดออกได้ ข้อต่อจะถูกรวมเข้ากับโครงสร้างโดยรอบหลังการเชื่อม

วัตถุประสงค์พื้นฐานคือเพื่อสร้างการเชื่อมต่อที่มั่นคงซึ่งสามารถถ่ายโอนแรงทางกลผ่านส่วนต่อประสานแบบเชื่อมได้ เมื่อได้รับการออกแบบและประดิษฐ์อย่างเหมาะสม การเชื่อมต่อประเภทนี้สามารถช่วยกระจายโหลดไปยังพื้นที่ที่กว้างขึ้น แทนที่จะรวมไว้ที่จุดสัมผัสทางกลเพียงจุดเดียว

สำหรับวิศวกร ความแตกต่างเป็นสิ่งสำคัญ ตัวเชื่อมต่อแบบกลไกจะสร้างการเชื่อมต่อระหว่างส่วนประกอบที่แยกจากกัน ในขณะที่ข้อต่อแบบเชื่อมสามารถสร้างการเปลี่ยนแปลงทางโครงสร้างที่บูรณาการมากขึ้น คุณลักษณะนี้ทำให้โซลูชันการเชื่อมมีความน่าสนใจสำหรับการใช้งานที่คำนึงถึงการสั่นสะเทือน การโหลดซ้ำ พื้นที่จำกัด และอายุการใช้งานที่ยาวนาน

ข้อมูลผลิตภัณฑ์ของ JIDONGDA ระบุว่า Fillet Weld Fitting เป็นโซลูชั่นสำหรับการวางท่อโครงสร้าง ข้อต่อเสริม และท่อเสริม พร้อมตัวเลือกที่เหมาะสมสำหรับสภาพการทำงานในอุตสาหกรรมที่แตกต่างกัน

เหตุใดการเชื่อมอย่างต่อเนื่องจึงมีความสำคัญในระบบอุตสาหกรรม?

พื้นที่เชื่อมต่อมักเป็นจุดที่สำคัญที่สุดในระบบอุตสาหกรรม ท่อ โครงสร้าง และส่วนประกอบเสริมอาจประสบกับการสั่นสะเทือน ความผันผวนของแรงดัน โหลดทางกล การขยายตัวเนื่องจากความร้อน และรอบการทำงานซ้ำๆ

หากแรงเหล่านี้กระจุกตัวอยู่ที่จุดเชื่อมต่อที่แยกออกไป ความเครียดเฉพาะจุดอาจกลายเป็นปัญหาได้ ส่วนต่อประสานแบบเชื่อมต่อเนื่องทำให้เกิดกลไกการถ่ายเทน้ำหนักที่แตกต่างกันโดยการรวมส่วนประกอบที่เชื่อมต่อเข้ากับชุดประกอบแบบครบวงจร

ประโยชน์ทางวิศวกรรมหลายประการอาจเป็นผลมาจากแนวทางนี้:

• การถ่ายโอนโหลดอย่างต่อเนื่อง:โหลดสามารถกระจายไปตามตะเข็บเชื่อม แทนที่จะอาศัยจุดสัมผัสทางกลที่แยกจากกัน
• ปรับปรุงเสถียรภาพของโครงสร้าง:การเชื่อมต่อแบบเชื่อมถาวรสามารถช่วยรักษาความสมบูรณ์ของมิติและโครงสร้างระหว่างการทำงานได้
• ลดความเสี่ยงในการคลายตัว:การเชื่อมต่อแบบเชื่อมที่ดำเนินการอย่างเหมาะสมนั้นต่างจากตัวยึดเชิงกลบางชนิดซึ่งไม่ได้ขึ้นอยู่กับความตึงของเกลียวที่เหลืออยู่เหมือนเดิม
• การติดตั้งขนาดกะทัดรัด:การเชื่อมแบบเชื่อมอาจเป็นประโยชน์ในกรณีที่พื้นที่ติดตั้งมีจำกัด
• ความเหมาะสมกับสภาพแวดล้อมที่มีความต้องการสูง:โดยทั่วไปแล้ว การประกอบแบบเชื่อมมักถูกพิจารณาสำหรับการใช้งานในอุตสาหกรรมหนักและเสี่ยงต่อการสั่นสะเทือน

อย่างไรก็ตาม คุณภาพการเชื่อมยังคงมีความสำคัญ เรขาคณิตการออกแบบ ความเข้ากันได้ของวัสดุ ขั้นตอนการเชื่อม การเตรียมพื้นผิว การตรวจสอบ และสภาพการทำงาน จะต้องได้รับการประเมินทั้งหมดก่อนที่จะเลือกส่วนประกอบสำหรับการใช้งานเฉพาะ

ข้อกำหนดทางเทคนิคใดที่ผู้ซื้อควรพิจารณา?

เมื่อทำการจัดหาข้อต่อเชื่อมฟิเลต์ ผู้ซื้อควรมองข้ามรูปลักษณ์ของผลิตภัณฑ์ และประเมินข้อกำหนดทางเทคนิคเทียบกับข้อกำหนดของท่อหรือโครงสร้างจริง ข้อมูลจำเพาะต่อไปนี้เป็นจุดเริ่มต้นที่เป็นประโยชน์ตามข้อมูลผลิตภัณฑ์ของ จิดงดา

ความเหมาะสมที่แท้จริงควรได้รับการยืนยันโดยเทียบกับการออกแบบโครงการ รหัสที่เกี่ยวข้อง ขั้นตอนการเชื่อม สภาวะความดัน-อุณหภูมิ และข้อกำหนดในการติดตั้ง

ข้อได้เปรียบที่สำคัญของฟิตติ้งเชื่อมเนื้อคืออะไร?

1. การเชื่อมต่อโครงสร้างแบบรวม

ข้อต่อเชื่อมจะกลายเป็นส่วนหนึ่งของชุดประกอบที่เชื่อมต่อหลังจากการผลิต โครงสร้างแบบรวมนี้สามารถให้การเชื่อมต่อที่เสถียรสำหรับแอปพลิเคชันที่ต้องการการติดตั้งแบบถาวร

2. การกระจายโหลดที่ดีขึ้น

ข้อดีหลักประการหนึ่งของการเชื่อมต่อแบบเชื่อมที่ออกแบบอย่างเหมาะสมคือความสามารถในการถ่ายโอนแรงผ่านส่วนต่อประสานแบบเชื่อม ซึ่งสามารถช่วยลดความเข้มข้นที่มากเกินไปของภาระทางกลที่จุดยึดแต่ละจุดได้

3. ความต้านทานการสั่นสะเทือน

ท่ออุตสาหกรรมและอุปกรณ์โครงสร้างสามารถรับแรงสั่นสะเทือนได้อย่างต่อเนื่อง เนื่องจากการเชื่อมต่อแบบเชื่อมไม่ได้ขึ้นอยู่กับตัวยึดเกลียวแบบถอดได้ จึงสามารถขจัดกลไกการคลายตัวบางอย่างที่เกี่ยวข้องกับการเชื่อมต่อทางกลได้

4. ความยืดหยุ่นของวัสดุ

สภาพแวดล้อมการทำงานที่แตกต่างกันต้องใช้วัสดุที่แตกต่างกัน เหล็กกล้าคาร์บอนเหมาะสำหรับงานอุตสาหกรรมทั่วไปหลายประเภท ในขณะที่เกรดสเตนเลส เช่น 304, 316 และ 316L อาจเลือกได้ โดยคำนึงถึงความต้านทานการกัดกร่อนมากกว่า โลหะผสมเหล็กสามารถนำมาพิจารณาสำหรับการใช้งานที่ต้องการประสิทธิภาพทางกลหรืออุณหภูมิเฉพาะ

5. การปรับตัวให้เข้ากับการใช้งานทางอุตสาหกรรม

การรวมกันของขนาด คลาสแรงดัน วัสดุ และการปรับสภาพพื้นผิวที่แตกต่างกัน ช่วยให้ผู้ซื้อสามารถกำหนดค่าโซลูชันที่เหมาะสมตามความต้องการของโครงการท่อหรือโครงสร้างของตนได้

คุณภาพการผลิตส่งผลต่อประสิทธิภาพการเชื่อมอย่างไร

ความน่าเชื่อถือของการเชื่อมต่อแบบเชื่อมเริ่มต้นก่อนการดำเนินการเชื่อมนั้นเอง ความถูกต้องของมิติ คุณภาพของวัสดุ การเตรียมพื้นผิว การจัดแนว พารามิเตอร์การเชื่อม และการตรวจสอบ ล้วนส่งผลต่อประสิทธิภาพขั้นสุดท้ายของข้อต่อ

กระบวนการผลิตแบบมืออาชีพจึงควรมุ่งเน้นไปที่การควบคุมแต่ละขั้นตอน แทนที่จะถือว่าการเชื่อมเป็นขั้นตอนการผลิตแบบแยกส่วน

1. การตรวจสอบวัสดุ:ยืนยันว่าวัสดุที่เลือกนั้นเหมาะสมกับการใช้งานที่ต้องการ
2. การเตรียมมิติ:รักษารูปทรงเรขาคณิตที่เหมาะสมและขนาดการเชื่อมต่อให้ถูกต้อง
3. การเตรียมพื้นผิว:ขจัดสิ่งปนเปื้อนและเตรียมพื้นที่เชื่อมอย่างเหมาะสม
4. การควบคุมการจัดตำแหน่ง:รักษาตำแหน่งให้สม่ำเสมอก่อนการเชื่อม
5. การควบคุมกระบวนการเชื่อม:ใช้ขั้นตอนการเชื่อมที่เหมาะสมเพื่อให้ได้ข้อต่อที่เชื่อถือได้
6. การตรวจสอบ:ตรวจสอบสภาพพื้นผิว ความแม่นยำของขนาด และคุณลักษณะด้านคุณภาพที่จำเป็นอื่นๆ
7. การรักษาพื้นผิว:ใช้เคลือบสีดำ สังกะสี ดอง หรือเคลือบฟิล์มเมื่อต้องการ

สำหรับโครงการอุตสาหกรรมขนาดใหญ่ การควบคุมเหล่านี้มีความสำคัญอย่างยิ่ง เนื่องจากจุดเชื่อมต่อที่ไม่สอดคล้องกันเล็กน้อยอาจส่งผลต่อประสิทธิภาพการติดตั้งและความน่าเชื่อถือของระบบในระยะยาว

อุปกรณ์เชื่อมเนื้อสันใช้อยู่ที่ไหน?

อุปกรณ์เชื่อมฟิเลต์เหมาะสำหรับงานอุตสาหกรรมและโครงสร้างที่หลากหลายที่ต้องการการเชื่อมต่อแบบเชื่อมถาวร

• ระบบท่ออุตสาหกรรม:ใช้ในท่อโครงสร้างและชุดประกอบท่อเสริม
• โครงสร้างเหล็ก:เหมาะสำหรับการเสริมแรงและการเชื่อมต่อโครงสร้าง
• วิศวกรรมหนัก:ใช้ในกรณีที่ความแข็งแรงทางกลและความมั่นคงของโครงสร้างในระยะยาวมีความสำคัญ
• การต่อเรือ:วิธีการก่อสร้างแบบเชื่อมสามารถให้การเชื่อมต่อโครงสร้างแบบบูรณาการในงานวิศวกรรมทางทะเล
• กรอบอุตสาหกรรม:มีประโยชน์สำหรับการเชื่อมต่อและเสริมแรงส่วนประกอบโครงสร้าง
• ระบบที่ไวต่อการสั่นสะเทือน:เหมาะสำหรับการใช้งานที่การรักษาความสมบูรณ์ของการเชื่อมต่อภายใต้การเคลื่อนไหวซ้ำๆ เป็นสิ่งสำคัญ

จิดงดา อธิบายผลิตภัณฑ์สำหรับการวางท่อโครงสร้าง ข้อต่อเสริมแรง และท่อเสริมโดยเฉพาะ ขณะเดียวกันก็ระบุถึงวิศวกรรมหนัก โครงสร้างเหล็ก และการต่อเรือ ในพื้นที่การใช้งานที่เกี่ยวข้อง

คุณควรเลือกข้อต่อเชื่อมเนื้อที่เหมาะสมได้อย่างไร?

การเลือกข้อต่อที่เหมาะสมต้องอาศัยมากกว่าการเลือกขนาดที่ระบุ ทีมจัดซื้อและวิศวกรควรประเมินสภาพแวดล้อมการปฏิบัติงานที่สมบูรณ์

สำหรับผู้ซื้อเปรียบเทียบกผู้จัดจำหน่ายฟิตติ้งเชื่อมเนื้อในประเทศจีนนอกจากนี้ยังมีประโยชน์ในการประเมินความสามารถในการผลิต ขั้นตอนการควบคุมคุณภาพ ประสิทธิภาพการสื่อสาร เอกสาร การสนับสนุนการปรับแต่ง และบริการหลังการขาย แทนที่จะเปรียบเทียบราคาต่อหน่วยเพียงอย่างเดียว

คำถามที่พบบ่อย

คำถามที่ 1: จุดประสงค์หลักของ Fillet Weld Fitting คืออะไร?

ข้อต่อเชื่อมเนื้อ ได้รับการออกแบบมาเพื่อสร้างการเชื่อมต่อแบบเชื่อมถาวรระหว่างท่อ ข้อต่อ หรือส่วนประกอบโครงสร้างที่เข้ากันได้ จุดประสงค์คือเพื่อสร้างการเชื่อมต่อที่เสถียรและสนับสนุนการถ่ายโอนโหลดที่มีประสิทธิภาพผ่านอินเทอร์เฟซแบบเชื่อม

Q2: มีวัสดุอะไรบ้างสำหรับอุปกรณ์เชื่อม Fillet?

ตัวเลือกทั่วไป ได้แก่ เหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม 304, 316, 316L และโลหะผสม วัสดุที่เหมาะสมขึ้นอยู่กับความดัน อุณหภูมิ การสัมผัสการกัดกร่อน ข้อกำหนดทางกล และข้อกำหนดเฉพาะของโครงการ

Q3: มีขนาดและคลาสความดันอะไรบ้าง?

จิดงดา แสดงรายการช่วงขนาด 1/8" ถึง 6" และระดับแรงดัน 150, 300, 600 และ 900 สำหรับผลิตภัณฑ์นี้ การเลือกเฉพาะควรได้รับการยืนยันตามข้อกำหนดการใช้งานและวิศวกรรม

คำถามที่ 4: Fillet Weld Fittings เหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนหรือไม่?

เหมาะสำหรับงานอุตสาหกรรมที่มีแนวโน้มเกิดการสั่นสะเทือน เนื่องจากการเชื่อมต่อที่ดำเนินการอย่างเหมาะสมนั้นไม่ต้องอาศัยตัวยึดเกลียวที่อาจคลายตัวระหว่างการสั่นสะเทือนซ้ำๆ อย่างไรก็ตาม ต้องมีการประเมินการออกแบบการเชื่อม คุณภาพการผลิต สภาวะการโหลด และมาตรฐานทางวิศวกรรมที่เกี่ยวข้อง

คำถามที่ 5: มาตรฐานใดที่เกี่ยวข้องกับข้อต่อประเภทนี้

จิดงดา ระบุ ASME B16.11, MSS SP-83 และ DIN เป็นข้อมูลอ้างอิงมาตรฐานที่เกี่ยวข้องสำหรับ Fillet Weld Fitting ผู้ซื้อควรยืนยันข้อกำหนดมาตรฐานและการปฏิบัติตามข้อกำหนดที่แน่นอนสำหรับโครงการของตนก่อนสั่งซื้อ

Q6: สามารถปรับแต่งการรักษาพื้นผิวได้หรือไม่?

ตัวเลือกการรักษาพื้นผิวที่มีจำหน่ายโดย JIDONGDA ได้แก่ สีดำ สังกะสี ดองและพาสซีฟ ควรปรึกษาข้อกำหนดเฉพาะโครงการกับผู้ผลิตก่อนการผลิต

สรุป: เหตุใดการเชื่อมฟิเลต์ที่ถูกต้องจึงมีความสำคัญ

มีคุณภาพสูงข้อต่อเชื่อมเนื้อสามารถช่วยให้ส่วนประกอบทางอุตสาหกรรมแข็งแกร่งขึ้น มีเสถียรภาพมากขึ้น และเชื่อถือได้มากขึ้นโดยการสร้างการเชื่อมต่อแบบเชื่อมแบบรวม ตั้งแต่การวางท่อโครงสร้างและท่อเสริมไปจนถึงการก่อสร้างเหล็กและวิศวกรรมหนัก การผสมผสานวัสดุ ขนาด อัตราแรงดัน วิธีการเชื่อม มาตรฐาน และการรักษาพื้นผิวอย่างเหมาะสม สามารถสร้างความแตกต่างอย่างมีนัยสำคัญต่อประสิทธิภาพของระบบ

สำหรับบริษัทวิศวกรรม ผู้จัดจำหน่าย และทีมงานจัดซื้อทางอุตสาหกรรมที่กำลังมองหาความน่าเชื่อถือผู้ผลิตและผู้จัดจำหน่ายข้อต่อเชื่อมเนื้อของจีนจิดงดา นำเสนอโซลูชันที่เหมาะสมซึ่งรองรับโดยตัวเลือกวัสดุที่หลากหลาย ระดับแรงดัน ขนาด การรักษาพื้นผิว และความสามารถในการปรับแต่งของ OEM หากคุณกำลังประเมินข้อมูลจำเพาะ ขอใบเสนอราคา หรือกำลังมองหาโซลูชันที่เหมาะสมซึ่งออกแบบให้เหมาะกับโครงการของคุณติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณและรับการสนับสนุนผลิตภัณฑ์อย่างมืออาชีพ
