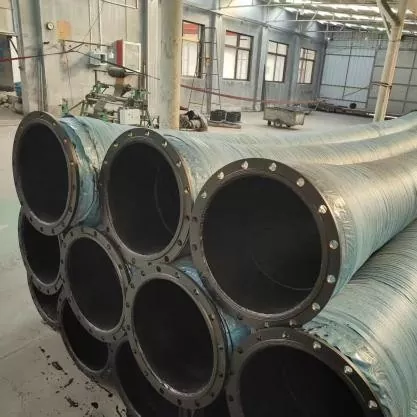

ท่อยางเส้นผ่านศูนย์กลางใหญ่เสริมลวดเหล็กเกลียว

ท่อยางเส้นผ่านศูนย์กลางขนาดใหญ่เสริมลวดเหล็ก JIDONGDA ได้รับการออกแบบสำหรับการใช้งานหนักซึ่งมีแรงดันสูง อัตราการไหลสูง และแรงกระแทกที่สำคัญ โครงสร้างมีโครงสร้างเสริมแรงหลายชั้นที่ทำจากลวดเหล็กที่มีความแข็งแรงสูงรวมกับยางคอมโพสิตประสิทธิภาพสูง ส่วนประกอบทั้งหมดถูกสร้างขึ้นผ่านกระบวนการวัลคาไนซ์ที่อุณหภูมิสูงกระบวนการเดียว ช่วยให้มั่นใจถึงประสิทธิภาพที่มั่นคงและทนทานในสภาพแวดล้อมที่มีความต้องการสูง เช่น เหมือง พื้นที่ชายฝั่ง และสถานที่ก่อสร้างกลางแจ้ง

ท่อยางเส้นผ่านศูนย์กลางขนาดใหญ่เสริมลวดเหล็กแบบเกลียวผสมผสานความยืดหยุ่นที่ยอดเยี่ยมเข้ากับความสามารถในการรับน้ำหนักสูง โดยดูดซับแรงสั่นสะเทือนของอุปกรณ์ ชดเชยการวางแนวที่ไม่ถูกต้องในการติดตั้ง และการขยายตัวหรือการหดตัวจากความร้อน และทนทานต่อแรงดันไฟกระชากภายในคงที่ตลอดจนผลกระทบภายนอก เมื่อเปรียบเทียบกับท่อยางเสริมผ้ามาตรฐาน ผลิตภัณฑ์นี้มีข้อได้เปรียบที่สำคัญ: ความต้านทานต่อการยุบตัวของสุญญากาศ ความคงตัวของขนาด (ความต้านทานต่อการยืด) และความต้านทานการสึกหรอสูง ทำให้เป็นองค์ประกอบสำคัญของท่อส่งอุตสาหกรรมขนาดใหญ่ที่ออกแบบมาสำหรับการขนส่งสารละลายและวัสดุจำนวนมากในระยะทางไกล

โครงสร้างหลายชั้นและข้อดีที่สำคัญ

1. ชั้นการทำงานด้านในที่ทนต่อการสึกหรอ

ผลิตจากส่วนผสมของยางธรรมชาติและยางสังเคราะห์ที่ทนทานต่อการสึกหรอสูง ชั้นในที่เรียบลื่นช่วยลดความต้านทานการไหล ต้านทานการกัดเซาะและการเสียดสีจากอนุภาคทรายและกรวด ช่วยชะลอการสึกหรอของผนังด้านในเมื่อสัมผัสกับวัสดุ เช่น แร่แร่ ตะกอนทะเล และตะกอนขี้เถ้า

2. ชั้นเสริมลวดเหล็กเกลียว

ลวดเหล็กที่มีความแข็งแรงสูงหลายเส้นถูกพันเกลียวเป็นมุมคงที่ ทำให้เกิดโครงรับน้ำหนักหลักที่ทำหน้าที่หลักสี่ประการ:

- เพิ่มแรงดันพิกัด

- รับประกันความต้านทานสูงต่อแรงดันลบ ป้องกันการยุบตัวระหว่างการดูด

- จำกัดการขยายตัวในแนวรัศมีของตัวท่อภายใต้ความกดดัน

- ช่วยเพิ่มเสถียรภาพของโครงสร้างโดยรวมและทนต่อแรงกระแทก

3. ชั้นบัฟเฟอร์ระดับกลาง

ชั้นยางยืดหยุ่นที่ตั้งอยู่ระหว่างชั้นเสริมแรงและฝาครอบยางด้านนอก โดยจะกระจายผลกระทบของแรงดันที่เพิ่มขึ้นทันที ลดความเสี่ยงของการแยกชั้น และปรับปรุงความต้านทานต่อความเมื่อยล้าอย่างมากในระหว่างการสูบของเหลวแบบวนรอบเป็นเวลานาน

4. ชั้นป้องกันด้านนอกที่ทนต่อสภาพอากาศ

ฝาครอบยางด้านนอกที่ดัดแปลงและต้านทานการเสื่อมสภาพ ออกแบบมาเพื่อทนทานต่อปัจจัยภายนอกต่างๆ: การเสื่อมสภาพของรังสียูวีจากการสัมผัสสิ่งแวดล้อม การแตกร้าวของโอโซนในเขตอุตสาหกรรม การกัดกร่อนของสเปรย์เกลือในพื้นที่ชายฝั่ง และการเสียดสีทางกลระหว่างการยกและการติดตั้ง

พื้นที่ใช้งานที่สำคัญ

1. ระบบการขนส่งอุตสาหกรรมเหมืองแร่: การขนส่งสารละลายแร่ กากแร่ สารละลายถ่านหิน และวัสดุแปรรูป เหมาะสำหรับการสูบของเหลวที่มีทรายสูงและการทำงานแบบสุญญากาศ

2. การขุดลอกท่าเรือและการถมที่ดิน: ใช้กับท่อขุดลอกเพื่อขนส่งทรายทะเล ตะกอนแม่น้ำ และวัสดุถม การกำหนดค่าไปป์ไลน์แบบลอยตัวสำหรับการดำเนินงานนอกชายฝั่ง

3. อุตสาหกรรมน้ำมันและก๊าซ: การขนส่งโคลนเจาะ ของเหลวหมุนเวียนทางอุตสาหกรรม และวัสดุที่เกี่ยวข้อง

4. เครื่องจักรทางวิศวกรรมและสถานีสูบน้ำ: การเชื่อมต่อท่อสำหรับเรือขุดขนาดใหญ่ ปั๊มน้ำอุตสาหกรรม และเครื่องจักรกลหนัก ลดการสั่นสะเทือนระหว่างการทำงาน

5. ภาคพลังงานและสิ่งแวดล้อม: การหมุนเวียนของสารละลายสำหรับการกำจัดกำมะถันในโรงไฟฟ้า การขนส่งเถ้าจากเตา/ตะกรัน และท่อบำบัดของเสียทางอุตสาหกรรม

6. อุตสาหกรรมโลหะวิทยา: การขนส่งผงแร่ที่มีฤทธิ์กัดกร่อนสูงและสื่อการถลุงแบบเม็ดอย่างต่อเนื่อง

คุณสมบัติผลิตภัณฑ์ที่สำคัญ

1. โครงสร้างลวดเหล็กเกลียวหลายชั้นให้ความต้านทานต่อแรงกดและแรงกระแทกที่เหนือกว่า

2. ความต้านทานแรงดันลบที่ดีเยี่ยม เหมาะสำหรับทั้งงานดูดและระบาย ป้องกันไม่ให้ท่อยุบตัวภายใต้สุญญากาศ

3. ความสามารถในการผลิตที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ความต้านทานของของเหลวต่ำช่วยให้มั่นใจถึงประสิทธิภาพการขนส่งที่สูงขึ้น

4. ความยืดหยุ่นและความสามารถในการชดเชยสูง ดูดซับการสั่นสะเทือนของอุปกรณ์และขจัดความเข้มข้นของความเครียดในระบบท่อ

5. ทนต่อการสึกหรอและสภาพอากาศแบบบูรณาการ รับประกันอายุการใช้งานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง เช่น เหมืองและแท่นขุดเจาะนอกชายฝั่ง

6. ค่าบำรุงรักษาต่ำ ความง่ายในการติดตั้ง การถอด และการเปลี่ยนอุปกรณ์ที่ไซต์งานช่วยลดเวลาการหยุดทำงานของอุปกรณ์ให้เหลือน้อยที่สุด

ตัวเลือกการกำหนดค่าแบบกำหนดเอง

1. บุด้านในด้วยโพลียูรีเทน (PU) ที่ปรับปรุงใหม่

2. การออกแบบที่ทนต่อการสึกหรอเป็นพิเศษสำหรับการสูบน้ำแร่

3. รุ่นทนความร้อน (สำหรับการทำงานต่อเนื่องที่อุณหภูมิสูงกว่า 120°C)

4. สารประกอบยางทนน้ำมัน

5. การออกแบบป้องกันไฟฟ้าสถิตและป้องกันการระเบิด

6. ระบบลอยตัวแบบรวม (ท่อลอย)

7. หน้าแปลนมาตรฐาน ANSI, DIN, JIS หรือ BS

8. ข้อต่อเชื่อมต่อแบบสากลอย่างรวดเร็ว

ข้อได้เปรียบทางการแข่งขัน

✔ โครงสร้างแข็งแรงทนทานเสริมแรงหลายชั้นด้วยเกลียวลวดเหล็กที่มีความแข็งแรงสูง

✔ ทนทานต่อแรงดันบวกและสุญญากาศได้ดีเยี่ยม

✔ เหมาะสำหรับใช้ในงานลำเลียงทางอุตสาหกรรมที่หลากหลายและมีความต้องการสูง

✔ ความสามารถในการผลิตผลิตภัณฑ์ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ตามต้องการสำหรับสภาวะการทำงานที่หนักหน่วง

✔บริการการผลิต OEM และ ODM ที่ครอบคลุม

✔ มีประสบการณ์มากมายในการจัดหาอุปกรณ์สำหรับโครงการวิศวกรรมในประเทศและต่างประเทศ

ตัวอย่างการดำเนินโครงการวิศวกรรม

ตัวอย่างที่ 1: โครงการถมที่ดินที่ท่าเรือ (เอเชียตะวันออกเฉียงใต้)

ข้อกำหนดของโครงการ: ต้องใช้ท่อส่งก๊าซทางทะเลยาว 12 กม. สำหรับการถมที่ดิน ซึ่งออกแบบมาสำหรับการขนส่งทรายทะเลที่ผสมกับเปลือกหอยบดและกรวดอย่างต่อเนื่อง ท่อดูดและระบายแบบลอยที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ต้องทนทานต่อการสัมผัสละอองเกลือและทำงานภายใต้สภาวะการดูด (แรงดันลบ)

วิธีแก้ปัญหาของ JIDONGDA: ท่อยางลอยน้ำเสริมลวดเหล็ก DN600 มีชั้นยางด้านนอกที่ทนต่อการกัดกร่อนสูง (เกรดทางทะเล) และหน้าแปลนมาตรฐาน DIN

ผลการดำเนินงาน: การทำงานต่อเนื่อง 24 เดือนโดยไม่มีการเสียรูปของท่อยาง (แบน) และชั้นยางด้านนอกไม่แตกร้าวเนื่องจากการสัมผัสกับสเปรย์เกลือ ความถี่ในการเปลี่ยนลดลง 70% เมื่อเทียบกับท่อขุดลอกทั่วไป ผลิตภัณฑ์ดังกล่าวผ่านการตรวจสอบคุณภาพโดยหน่วยงานอิสระสำหรับการใช้งานด้านวิศวกรรมทางทะเลได้สำเร็จ และกลายเป็นตัวเลือกที่ผู้รับเหมาต้องการ

คำถามที่พบบ่อย

คำถามที่ 1: ระดับแรงดันลบสูงสุดสำหรับท่อยางขนาดเส้นผ่านศูนย์กลางใหญ่เสริมด้วยเกลียวลวดเหล็กกล้าของ JIDONGDA คือเท่าใด เหมาะสำหรับการดำเนินการดูดระยะไกลในการขุดลอกหรือไม่?

ตอบ: รุ่นมาตรฐานทนต่อแรงดันลบที่ -0.09 MPa โดยไม่เสียรูป ในขณะที่รุ่นสั่งทำพิเศษที่มีโครงสร้างเกลียวเสริมแรงสามารถทำงานได้ภายใต้สภาวะสุญญากาศลึกถึง -0.098 MPa เหมาะอย่างยิ่งสำหรับการดำเนินการดูดและระบาย รวมถึงการขุดลอกทางไกลและการขนส่งกากแร่ สามารถติดตั้งองค์ประกอบลอยตัวเพิ่มเติมสำหรับการขนส่งทางทะเลทางไกลได้

คำถามที่ 2: มีตัวเลือกอะไรบ้างในการจัดการกับสื่อที่มีอุณหภูมิสูง มัน หรือไวไฟ/ระเบิดได้

ตอบ: มีโซลูชันพิเศษสามประเภทให้เลือก: การออกแบบที่ทนต่ออุณหภูมิสูง (สำหรับการทำงานต่อเนื่องที่สูงกว่า 120°C); ผลิตภัณฑ์ที่ทำจากยางคอมโพสิตทนน้ำมันที่มียางไนไตรล์ (NBR) สำหรับการขนส่งน้ำมันดิบ น้ำมันไฮดรอลิก หรือตัวทำละลายอินทรีย์ และการออกแบบป้องกันไฟฟ้าสถิตและป้องกันการระเบิดที่ออกแบบมาเพื่อกระจายไฟฟ้าสถิตที่เกิดจากแรงเสียดทานของตัวกลาง (เหมาะสำหรับการจัดการผลิตภัณฑ์ปิโตรเลียมที่ติดไฟได้) รายงานการทดสอบที่ครอบคลุมคุณสมบัติของวัสดุและคุณลักษณะด้านประสิทธิภาพมีให้สำหรับผลิตภัณฑ์พิเศษทั้งหมด

คำถามที่ 3: ผลิตภัณฑ์ที่เข้ากันได้กับมาตรฐานสากลสำหรับข้อต่อใดบ้าง โรงงาน JIDONGDA สามารถจัดหาชิ้นส่วนที่ประกอบครบชุดได้หรือไม่

ตอบ: ท่ออ่อนเข้ากันได้กับมาตรฐานหน้าแปลนหลักสี่มาตรฐาน (ANSI, DIN, JIS, BS) รวมถึงข้อต่อสวมเร็วประเภทต่างๆ เรานำเสนอโซลูชันที่ครอบคลุมซึ่งรวมถึงการตัด การกดหน้าแปลน การประกอบวัลคาไนเซชันแบบเสาหิน และการทดสอบอุทกสถิต ผลิตภัณฑ์สำเร็จรูปพร้อมอุปกรณ์ต่างๆ จะถูกส่งตรงไปยังไซต์งาน ทำให้ลูกค้าไม่ต้องดำเนินการเพิ่มเติม และลดความเสี่ยงของการรั่วไหลที่จุดเชื่อมต่อภายนอก
