ข้อต่อเฟอร์รูลคืออะไรและทำงานอย่างไรในระบบเชื่อมต่อท่อ?

เครื่องขุดก่อสร้างสูญเสียแรงดันไฮดรอลิกกะทันหัน เจ้าหน้าที่ปฏิบัติงานก้าวออกไปและสังเกตเห็นแอ่งน้ำมันหยดลงมาจากข้อต่อใต้เครื่องจักร ทีมบำรุงรักษามาถึง วินิจฉัยปัญหาว่าเป็นข้อต่อหลวม และขันให้แน่น แต่รอยรั่วจะกลับมาภายในหนึ่งชั่วโมง ปัญหาไม่ใช่ความรัดกุม มันคือ Ferrule Fitting ด้านในที่สูญเสียการยึดเกาะ. สถานการณ์นี้เกิดขึ้นในเวิร์กช็อปและไซต์งานทุกวัน บ่อยครั้งเนื่องจากคนที่ทำงานกับอุปกรณ์ไม่เข้าใจส่วนประกอบที่พวกเขากำลังขันแน่นอย่างถ่องแท้ ที่ข้อต่อปลอกโลหะเป็นหนึ่งในองค์ประกอบที่พบบ่อยที่สุดแต่ถูกเข้าใจผิดมากที่สุดในระบบพลังงานของไหล มีขนาดเล็ก ราคาไม่แพง และมองข้ามได้ง่าย แต่ข้อต่อเฟอร์รูลที่ทำงานอย่างเหมาะสมคือความแตกต่างระหว่างระบบไฮดรอลิกที่เชื่อถือได้กับตัวรั่วเรื้อรัง

ข้อต่อเฟอร์รูลเป็นอุปกรณ์บีบอัดทางกลที่สร้างซีลป้องกันการรั่วระหว่างท่อและตัวข้อต่อ มันทำงานบนหลักการที่เรียบง่ายแต่สง่างาม: เมื่อขันน็อตให้แน่น มันจะบังคับให้วงแหวนเรียว (ปลอกโลหะ) บีบอัดในแนวรัศมีกับผนังท่อ การบีบอัดนี้สร้างผลกระทบที่สำคัญสองประการ: ซีลระหว่างโลหะกับโลหะที่ป้องกันไม่ให้ของเหลวหลุดออกไป และด้ามจับเชิงกลที่ป้องกันไม่ให้ท่อดึงออกมาภายใต้แรงกดดัน ข้อต่อเฟอร์รูลไม่ต้องพึ่งกาว สารเคลือบหลุมร่องฟัน หรือปะเก็น ใช้ความยืดหยุ่นและความเป็นพลาสติกของโลหะเพื่อสร้างการเชื่อมต่อที่ถาวรและเชื่อถือได้ บทความนี้จะพาคุณเจาะลึกเข้าไปในโลกของ Ferrule Fitting โดยสำรวจกายวิภาคศาสตร์ ฟิสิกส์การทำงานของมัน ประเภทต่างๆ และข้อกำหนดทางเทคนิคที่กำหนดผลิตภัณฑ์ที่มีคุณภาพ นอกจากนี้เรายังจะครอบคลุมถึงเทคนิคการติดตั้งที่ใช้งานได้จริงและสถานการณ์การแก้ไขปัญหาทั่วไป ในตอนท้าย คุณจะเข้าใจว่าทำไมส่วนประกอบเล็กๆ นี้จึงสมควรได้รับความสนใจมากกว่าปกติ

สารบัญ

• 1. ข้อต่อปลอกโลหะคืออะไร?
• 2. ข้อต่อปลอกโลหะทำงานอย่างไรเพื่อสร้างซีลป้องกันการรั่วซึม
• 3. ข้อต่อปลอกโลหะประเภทต่าง ๆ มีอะไรบ้าง และใช้ที่ไหน?
• 4. ข้อกำหนดทางเทคนิคใดที่กำหนดข้อต่อปลอกโลหะคุณภาพสูง
• 5. จะติดตั้งและแก้ไขปัญหาข้อต่อ Ferrule อย่างเหมาะสมได้อย่างไร
• คำถามที่พบบ่อย (FAQ)
• เกี่ยวกับผู้ผลิต
• บทสรุป

ข้อต่อปลอกโลหะคืออะไร?

A ข้อต่อปลอกโลหะเป็นส่วนประกอบที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ซึ่งใช้ในการเชื่อมต่อท่อกับตัวข้อต่อในระบบกำลังของเหลวและระบบนิวแมติก มันเป็นชิ้นส่วนโลหะคล้ายวงแหวนขนาดเล็กที่เมื่อถูกบีบอัดจะเกิดการผนึกและให้การยึดเชิงกล คำว่า "ferrule" มาจากภาษาละติน "ferrum" ซึ่งหมายถึงเหล็ก ซึ่งสะท้อนถึงลักษณะของโลหะ ในรูปแบบที่ง่ายที่สุด ข้อต่อเฟอร์รูลคือปลอกที่พอดีกับปลายท่อ เมื่อน็อตข้อต่อถูกขันให้แน่น ปลอกโลหะจะถูกบังคับให้แนบกับพื้นผิวที่เรียวในตัวข้อต่อ ซึ่งทำให้ท่อเสียรูปและยึดเกาะได้ การเสียรูปนี้เกิดขึ้นอย่างถาวร เมื่อข้อต่อเฟอร์รูลได้รับการบีบอัดอย่างเหมาะสมแล้ว จะไม่สามารถนำกลับมาใช้ใหม่ในตำแหน่งใหม่ได้ และจะยังคงอยู่ในตำแหน่งเดิมแม้อยู่ภายใต้การสั่นสะเทือนที่รุนแรง

เพื่อทำความเข้าใจเรื่อง Ferrule Fitting ลองนึกภาพมือของคุณจับแท่งไม้ นิ้วของคุณพันรอบๆ แท่ง โดยออกแรงกดจากทุกด้าน ยิ่งบีบแรงก็ยิ่งจับแน่นขึ้น ข้อต่อเฟอร์รูลทำงานบนหลักการเดียวกัน แต่มีความแตกต่างที่สำคัญ: ข้อต่อเฟอร์รูลไม่ได้เป็นเพียงการยึดเกาะเท่านั้น มันยังกำลังสร้างตราประทับอีกด้วย ข้อต่อเฟอร์รูลมีความเรียว และเมื่อถูกบังคับให้เข้าเทเปอร์ที่สอดคล้องกันภายในตัวข้อต่อฟิตติ้ง จะเกิดการเสียรูปแบบพลาสติกที่ได้รับการควบคุม พื้นผิวด้านนอกของปลอกโลหะจะผนึกกับตัวข้อต่อ ในขณะที่พื้นผิวด้านในกัดเข้าไปในผนังท่อ การดำเนินการแบบคู่นี้—การปิดผนึกและการยึดเกาะ—คือสิ่งที่ทำให้ Ferrule Fitting มีประสิทธิภาพมาก ท่อไม่ได้ติดกาวหรือเชื่อม มันถูกล็อคและปิดผนึกด้วยกลไกโดยการเสียรูปของปลอกโลหะ

ลักษณะทางกายวิภาคของข้อต่อ Ferrule ประกอบด้วยองค์ประกอบหลัก 3 ส่วน:

• ตัวฟิตติ้ง:โครงสร้างหลักที่มีที่นั่งแบบเรียวและมีการเชื่อมต่อภายนอก (แบบเกลียวหรือแบบเชื่อม) โดยทั่วไปจะทำจากสแตนเลส ทองเหลือง หรือเหล็กกล้าคาร์บอน
• ปลอกโลหะ:วงแหวนอัดที่เสียรูปเพื่อปิดผนึกและยึดเกาะท่อ นี่คือหัวใจสำคัญของการฟิตติ้ง รูปทรง วัสดุ และพื้นผิวของมันมีความสำคัญต่อประสิทธิภาพของข้อต่อ
• อ่อนนุช:ปลอกสวมที่เป็นเกลียวภายนอกที่ใช้แรงตามแนวแกนเพื่ออัดปลอกหุ้มเข้าไปในตัวชุดติดตั้ง การออกแบบน็อตส่งผลต่อแรงบิดที่ต้องการและความสะดวกในการติดตั้ง

ข้อต่อเฟอร์รูลมีความโดดเด่นในวิธีการเชื่อมต่อท่อ เนื่องจากไม่จำเป็นต้องมีการเตรียมปลายท่อเป็นพิเศษ ไม่ต้องลุกลาม การบัดกรีแข็ง หรือการเชื่อม สายยาง ถูกตัดเป็นสี่เหลี่ยม ลบคม แล้วสอดเข้าไป ความเรียบง่ายนี้เป็นเหตุผลสำคัญว่าทำไม Ferrule Fitting จึงถูกนำมาใช้กันอย่างแพร่หลายในการใช้งานตั้งแต่สายเบรกรถยนต์ไปจนถึงแท่นขุดเจาะน้ำมันนอกชายฝั่ง

ข้อต่อปลอกโลหะทำงานอย่างไรเพื่อสร้างซีลป้องกันการรั่วซึม

เพื่อทำความเข้าใจวิธีการกข้อต่อปลอกโลหะได้ผล เราต้องจินตนาการถึงสิ่งที่เกิดขึ้นภายในข้อต่อระหว่างการขันให้แน่น มันเป็นเรื่องราวเล็กๆ ของแรง การเสียรูป และการปิดผนึก ทั้งหมดนี้เกิดขึ้นภายในระยะไม่กี่มิลลิเมตร กระบวนการนี้สามารถแบ่งออกเป็นสี่ขั้นตอนทางกายภาพที่แตกต่างกัน ซึ่งแต่ละขั้นตอนมีส่วนช่วยในการปิดผนึกและการยึดเกาะขั้นสุดท้าย

ขั้นที่ 1: การแทรกและการติดต่อครั้งแรกท่อถูกตัดเป็นรูปสี่เหลี่ยมและลบคม จากนั้นสอดเข้าไปในตัวข้อต่อจนกระทั่งก้นท่อหลุดออกไปที่ไหล่หรือยึดไว้ตามความลึกของการแทรกที่ระบุ ข้อต่อเฟอร์รูลถูกเลื่อนไปเหนือท่อ ตามด้วยน็อต จากนั้นน็อตจะเริ่มทำงานบนเกลียวของตัวข้อต่อ ณ จุดนี้ ไม่มีการสัมผัสกันระหว่างปลอกโลหะและพื้นผิวการซีล ปลอกโลหะนั่งอยู่บนท่อพร้อมที่จะเปิดใช้งาน

ขั้นที่ 2: การมีส่วนร่วมของปลอกโลหะเมื่อขันน็อตให้แน่น ก็จะสัมผัสกับด้านหลังของข้อต่อเฟอร์รูล ปลอกโลหะเริ่มเคลื่อนที่ในแนวแกนเข้าไปในตัวข้อต่อโดยเข้าสู่ส่วนเรียวของเบาะนั่ง มุมเทเปอร์เป็นสิ่งสำคัญ: โดยทั่วไปจะอยู่ระหว่าง 24 ถึง 60 องศา ขึ้นอยู่กับการออกแบบข้อต่อ ขอบนำของปลอกโลหะสัมผัสกับความเรียวของตัวข้อต่อ และแรงจากน็อตเริ่มผลักปลอกโลหะไปข้างหน้า

ขั้นตอนที่ 3: การเสียรูปของปลอกโลหะเมื่อถึงจุดนี้ ปลอกโลหะเริ่มเปลี่ยนรูป รูปทรงของปลอกโลหะได้รับการออกแบบเพื่อให้ด้านหลังแข็งแรงขึ้นและอ่อนลงที่ด้านหน้า ขณะที่น็อตยังคงขันแน่นอยู่ ส่วนด้านหน้าของปลอกโลหะซึ่งมีขนาดบางกว่าและมีหน้าตัดที่เล็กกว่า ก็เริ่มยุบตัวเข้าด้านใน การยุบตัวด้านในนี้คือ "การกัด" ที่ข้อต่อเฟอร์รูลทำเข้าไปในท่อ เส้นผ่านศูนย์กลางด้านในของปลอกโลหะลดลง และขอบนำของมันจะตัดเข้าไปในผนังท่อ ทำให้เกิดกลไกล็อค ในขณะเดียวกัน พื้นผิวด้านนอกของปลอกโลหะจะถูกกดเข้ากับความเรียวของตัวข้อต่อ ทำให้เกิดพื้นผิวการปิดผนึกหลัก

ขั้นตอนที่ 4: ล็อคยางยืดขั้นสุดท้ายในขั้นตอนสุดท้าย ปลอกโลหะจะถูกบีบอัดจนสุด มีการเสียรูปทั้งแบบยืดหยุ่นและแบบพลาสติก ส่วนประกอบที่ยืดหยุ่นมีความสำคัญ: ปลอกโลหะจะออกแรงภายนอกอย่างต่อเนื่องต่อตัวข้อต่อและแรงเข้าอย่างต่อเนื่องเหมือนกับสปริงที่ถูกบีบอัด แรงที่คงอยู่นี้เรียกว่า "แรงปิดผนึก" คือสิ่งที่รักษาความสมบูรณ์ของการเชื่อมต่อเมื่อเวลาผ่านไป แม้ภายใต้วงจรความร้อนและความผันผวนของแรงดัน ตอนนี้ท่อถูกล็อคเข้าที่และปิดผนึกแล้ว

จะเกิดอะไรขึ้นเมื่อการสั่นสะเทือนทำให้น็อตคลายตัว? หากน็อตหลุดออกเล็กน้อย ความยืดหยุ่นของปลอกโลหะซึ่งมีพฤติกรรมคล้ายสปริง จะทำให้พื้นผิวซีลสัมผัสกัน นี่คือเหตุผลว่าทำไมข้อต่อเฟอร์รูลที่ติดตั้งอย่างถูกต้องจึงสามารถปราศจากการรั่วซึมได้แม้จะใช้งานมานานหลายปีก็ตาม อย่างไรก็ตาม หากขันน็อตแน่นเกินไป ปลอกโลหะสามารถขับเกินขีดจำกัดความยืดหยุ่นได้ ส่งผลให้พลาสติกเสียรูปมากเกินไป สภาวะนี้เรียกว่า "จากจุดต่ำสุด" ซึ่งสามารถทำลายปลอกโลหะและสร้างเส้นทางรั่วได้ นี่คือสาเหตุที่ความล้มเหลวของข้อต่อ Ferrule จำนวนมากเกิดจากแรงบิดที่ไม่ถูกต้อง

ข้อต่อเฟอร์รูลประเภทต่าง ๆ มีอะไรบ้าง และใช้ที่ไหน?

ที่ข้อต่อปลอกโลหะไม่ใช่ผลิตภัณฑ์เดียวที่มีเสาหิน มีการกำหนดค่าที่แตกต่างกันหลายแบบ โดยแต่ละแบบได้รับการปรับให้เหมาะสมสำหรับการใช้งานเฉพาะ ช่วงแรงดัน และสภาพแวดล้อม การทำความเข้าใจความแตกต่างถือเป็นสิ่งสำคัญในการเลือกข้อต่อเฟอร์รูลที่เหมาะสมกับงานที่กำหนด สามประเภทที่พบบ่อยที่สุด ได้แก่ ปลอกโลหะเดี่ยว ปลอกโลหะคู่ และปลอกโลหะ W-Type

ฟิตติ้งปลอกโลหะเดี่ยวตามชื่อที่สื่อถึง Single Ferrule ใช้องค์ประกอบปลอกโลหะเพียงชิ้นเดียวเพื่อให้มีทั้งฟังก์ชันการปิดผนึกและการยึดเกาะ โดยทั่วไปปลอกโลหะนี้ได้รับการออกแบบให้มีขอบนำที่แหลมคมซึ่งจะกัดเข้าไปในท่อในขณะที่พื้นผิวด้านนอกจะผนึกกับตัวข้อต่อ ข้อต่อปลอกโลหะเดี่ยวนั้นเรียบง่าย มีชิ้นส่วนน้อยกว่า และมักจะมีต้นทุนต่ำกว่าการออกแบบปลอกโลหะคู่ โดยทั่วไปจะใช้ในการใช้งานที่มีแรงดันต่ำถึงปานกลาง เช่น ระบบนิวแมติก เครื่องมือวัด และท่อประปาอุตสาหกรรมทั่วไป อย่างไรก็ตาม ความเรียบง่ายนั้นต้องแลกมาด้วยต้นทุน: ปลอกโลหะเดี่ยวต้องทำหน้าที่สองฟังก์ชันพร้อมกัน ทำให้ทนทานต่อข้อผิดพลาดในการติดตั้งน้อยลงและมีความไวต่อผิวสำเร็จของท่อมากขึ้น

ฟิตติ้งปลอกโลหะคู่ปลอกโลหะคู่ Fitting คือการออกแบบที่ซับซ้อนมากขึ้น โดยแยกฟังก์ชันการซีลและการจับออกเป็นสองส่วนแยกกัน ปลอกโลหะด้านหน้าได้รับการออกแบบให้ปิดผนึกกับตัวข้อต่อ ในขณะที่ปลอกโลหะด้านหลังได้รับการออกแบบให้ยึดเกาะกับท่อ การแบ่งส่วนแรงงานนี้ช่วยให้แต่ละปลอกโลหะได้รับการปรับให้เหมาะสมกับฟังก์ชันเฉพาะของมัน ปลอกโลหะด้านหน้าสามารถทำจากวัสดุที่นุ่มกว่าเพื่อการปิดผนึกที่ดีขึ้น ในขณะที่ปลอกโลหะด้านหลังอาจยากขึ้นเพื่อการยึดเกาะที่ดีขึ้น Double Ferrule Fitting ใช้กันอย่างแพร่หลายในระบบไฮดรอลิกแรงดันสูง เช่นที่พบในอุปกรณ์ก่อสร้าง เครื่องฉีดพลาสติก และแท่นขุดเจาะน้ำมันนอกชายฝั่ง มีความต้านทานการสั่นสะเทือนที่เหนือกว่าและมีความไวต่อการเปลี่ยนแปลงแรงบิดในการติดตั้งน้อยกว่า

ข้อต่อเฟอร์รูลชนิด Wปลอกโลหะ W-Type ได้รับการออกแบบเป็นพิเศษ โดยทั่วไปจะทำจากโลหะผสมสแตนเลสเกรดสูง โดยมีโปรไฟล์ "W" ที่โดดเด่นในหน้าตัด รูปร่างที่เป็นเอกลักษณ์นี้ช่วยให้ปลอกโลหะสามารถดูดซับการขยายตัวและการหดตัวจากความร้อนได้โดยไม่สูญเสียพรีโหลด ข้อต่อเฟอร์รูลชนิด W ใช้เป็นหลักในการใช้งานที่อุณหภูมิสูง เช่น การติดตามไอน้ำ เครื่องแลกเปลี่ยนความร้อน และท่อในเตาเผา นอกจากนี้ยังพบได้ในระบบไครโอเจนิกซึ่งอุณหภูมิจะแปรผันอย่างสุดขั้ว การออกแบบ W-Type ให้การกระจายความเค้นที่สม่ำเสมอมากขึ้น ช่วยลดความเสี่ยงของการกัดกร่อนจากการกัดกร่อนของความเค้นในสภาพแวดล้อมที่มีความต้องการสูง

ตารางด้านล่างแสดงภาพรวมเปรียบเทียบของประเภทข้อต่อเฟอร์รูลหลักสามประเภท

ข้อมูลจำเพาะทางเทคนิคใดที่กำหนดข้อต่อปลอกโลหะคุณภาพสูง

ประสิทธิภาพของกข้อต่อปลอกโลหะถูกกำหนดโดยการผสมผสานระหว่างการเลือกวัสดุ ความแม่นยำทางเรขาคณิต และการรักษาพื้นผิว ปลอกโลหะที่ผลิตไม่ดีจะเสียหายก่อนเวลาอันควร ในขณะที่ปลอกโลหะคุณภาพสูงสามารถให้บริการที่เชื่อถือได้นานหลายทศวรรษ การทำความเข้าใจข้อกำหนดทางเทคนิคที่กำหนดข้อต่อ Ferrule คุณภาพสูงถือเป็นสิ่งสำคัญสำหรับวิศวกร ผู้เชี่ยวชาญด้านการจัดซื้อ และทีมบำรุงรักษาที่ต้องเลือกส่วนประกอบที่เหมาะสมสำหรับการใช้งาน

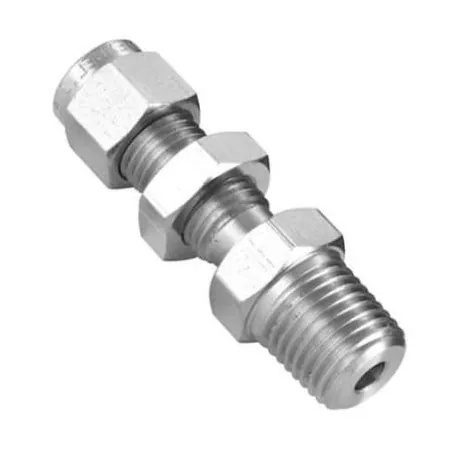

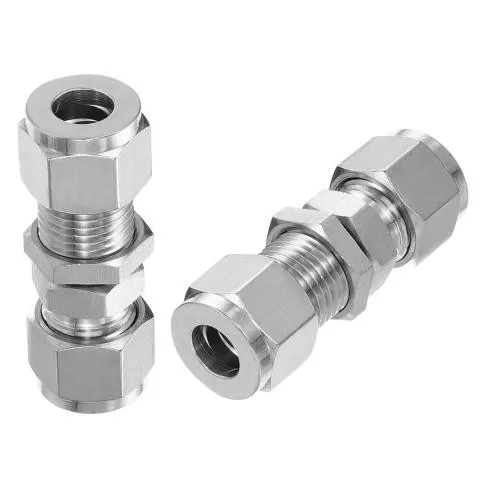

ที่โรงงานของเรา เราผลิตข้อต่อเฟอร์รูลที่ตรงตามมาตรฐานอุตสาหกรรมสูงสุด ผลิตภัณฑ์ข้อต่อเฟอร์รูลของเรามีจำหน่ายในวัสดุหลากหลายประเภท รวมถึงเหล็กกล้าไร้สนิม 316L ทองเหลือง และเหล็กกล้าคาร์บอน โดยมีการปรับสภาพพื้นผิวตั้งแต่การทู่ไปจนถึงการชุบนิเกิลแบบไม่ใช้ไฟฟ้า ตารางด้านล่างแสดงรายละเอียดข้อมูลจำเพาะทางเทคนิคที่สำคัญสำหรับกลุ่มผลิตภัณฑ์ข้อต่อเฟอร์รูลของเรา

พารามิเตอร์ที่สำคัญที่สุดประการหนึ่งคือความแข็งผิวของปลอกโลหะ ปลอกโลหะจะต้องแข็งกว่าท่อที่จับ แต่ไม่แข็งจนเปราะ ข้อต่อเฟอร์รูลของเราผ่านการอบชุบด้วยความร้อนเพื่อให้มีความแข็งพื้นผิวอยู่ที่ 58-62 HRC ซึ่งให้ความสมดุลที่เหมาะสมที่สุดระหว่างการกัดและความเหนียว ความหยาบของพื้นผิวของพื้นผิวซีลก็มีความสำคัญเช่นกัน พื้นผิวที่หยาบเกินไปจะไม่สามารถปิดผนึกได้อย่างถูกต้อง ในขณะที่พื้นผิวที่เรียบเกินไปอาจไม่ให้แรงเสียดทานเพียงพอสำหรับปลอกโลหะที่จะ "กัด" ท่อ เรารักษาความหยาบของพื้นผิวไว้ที่ 0.4-0.8 µm บนพื้นผิวการซีลของเรา ซึ่งได้รับการพิสูจน์แล้วว่าเป็นช่วงที่เหมาะสมที่สุดสำหรับการซีล

นอกเหนือจากข้อกำหนดมาตรฐานเหล่านี้แล้ว เรายังมีตัวเลือกที่ปรับแต่งได้หลายแบบสำหรับข้อต่อเฟอร์รูล รวมถึงวัสดุพิเศษ (เช่น อินโคเนล, โมเนล สำหรับสภาพแวดล้อมที่มีฤทธิ์กัดกร่อน) และการเคลือบพิเศษ (เช่น การเคลือบ PTFE เพื่อลดแรงเสียดทาน) ทีมวิศวกรของเราพร้อมให้ความช่วยเหลือในการเลือกข้อกำหนดเฉพาะของข้อต่อเฟอร์รูลที่เหมาะสมกับการใช้งานเฉพาะของคุณ

จะติดตั้งและแก้ไขปัญหาข้อต่อ Ferrule อย่างเหมาะสมได้อย่างไร

แม้แต่คุณภาพสูงสุดข้อต่อปลอกโลหะจะล้มเหลวหากติดตั้งไม่ถูกต้อง การติดตั้งที่เหมาะสมเป็นทักษะที่ช่างซ่อมบำรุงและวิศวกรทุกคนควรเชี่ยวชาญ กระบวนการนี้ตรงไปตรงมาแต่ต้องใส่ใจในรายละเอียดในแต่ละขั้นตอน ตารางด้านล่างสรุปขั้นตอนสำคัญห้าขั้นตอนในการติดตั้งข้อต่อเฟอร์รูลอย่างถูกต้อง

แม้จะติดตั้งอย่างระมัดระวัง แต่ก็อาจเกิดการรั่วไหลและปัญหาอื่นๆ ได้ เมื่อแก้ไขปัญหาข้อต่อ Ferrule การปฏิบัติตามกระบวนการที่เป็นระบบจะเป็นประโยชน์ ด้านล่างนี้เป็นคำแนะนำการแก้ไขปัญหาอย่างง่าย

• ตรวจพบการรั่วไหลระหว่างการติดตั้งครั้งแรก:ตรวจสอบความเรียบของท่อและความลึกของการสอด ท่อที่ถูกตัดไม่ดีหรือการใส่ที่ไม่สมบูรณ์เป็นสาเหตุที่พบบ่อยที่สุดของการรั่วไหลครั้งแรก ติดตั้งใหม่โดยใช้ Ferrule Fitting ใหม่
• ตรวจพบการรั่วไหลหลังจากใช้งานไประยะหนึ่ง:ตรวจสอบแรงบิดของน็อต การสั่นสะเทือนอาจทำให้น็อตหลุดออกได้ การขันน็อตให้แน่นอาจช่วยแก้ปัญหาได้ หากยังมีการรั่วไหลอยู่ ให้ตรวจสอบปลอกโลหะว่ามีความเสียหายหรือไม่ ปลอกโลหะอาจถูกขันแน่นเกินไประหว่างการติดตั้งครั้งแรก ทำให้เกิดการเสียรูปมากเกินไป
• ท่อสามารถหมุนหรือดึงออกได้:ปลอกโลหะจับท่อได้ไม่เพียงพอ ซึ่งมักเกิดจากการขันไม่เพียงพอหรือการใช้ท่อที่มีความแข็งไม่ถูกต้อง ตรวจสอบแรงบิดและตรวจสอบว่าวัสดุท่อเข้ากันได้กับข้อกำหนดเฉพาะของข้อต่อเฟอร์รูล
• ปลอกโลหะแตกหรือหักอย่างเห็นได้ชัด:ซึ่งมักเกิดจากการขันแน่นเกินไปหรือข้อบกพร่องของวัสดุ เปลี่ยนข้อต่อปลอกโลหะด้วยยูนิตใหม่ และตรวจสอบแรงบิดเพื่อให้แน่ใจว่าไม่เกินค่าที่แนะนำ

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: Ferrule Fitting สามารถนำมาใช้ซ้ำได้หลังจากที่ขันแน่นแล้วหรือไม่?

คำตอบ: โดยทั่วไปแล้ว Ferrule Fitting ไม่ได้ออกแบบมาให้สามารถนำกลับมาใช้ซ้ำได้ ปลอกโลหะผ่านการเสียรูปพลาสติกอย่างถาวรเมื่อถูกบีบอัด และการกัดที่ทำให้เกิดท่อถือเป็นเหตุการณ์ที่เกิดขึ้นเพียงครั้งเดียว ไม่แนะนำให้ใช้ปลอกโลหะซ้ำกับท่อใหม่หรือในตำแหน่งใหม่ เนื่องจากจะไม่สร้างซีลและด้ามจับที่เชื่อถือได้เหมือนเดิม ในบางกรณี หากขันข้อต่อให้แน่นเพียงเล็กน้อย (และปลอกโลหะยังไม่กัดท่อ) อาจสามารถเปลี่ยนตำแหน่งได้ แต่ผู้ติดตั้งจะต้องรับความเสี่ยง โรงงานของเราแนะนำให้เปลี่ยนปลอกโลหะและน็อตทุกครั้งที่ถอดชิ้นส่วนข้อต่อท่อออก เพื่อรับประกันซีลป้องกันการรั่ว

คำถามที่ 2: ฉันจะทราบได้อย่างไรว่าข้อต่อเฟอร์รูลแน่นพอโดยไม่ต้องใช้ประแจทอร์คหรือไม่

คำตอบ: แม้ว่าประแจปอนด์จะเป็นเครื่องมือที่ต้องการสำหรับการขันให้แน่นสม่ำเสมอและแม่นยำ แต่ก็ไม่ได้มีจำหน่ายเสมอไป อีกวิธีหนึ่งคือวิธี "นับเทิร์น" เมื่อน็อตขันแน่นด้วยมือแล้ว ให้ทำเครื่องหมายจุดอ้างอิงแล้วขันให้แน่นเพิ่มอีก 1/4 ถึง 1/2 รอบ ขึ้นอยู่กับขนาดและวัสดุของข้อต่อ สำหรับข้อต่อท่อขนาด 1/4" มักจะหมุน 1/4 รอบหลังจากการขันด้วยมือก็เพียงพอแล้ว สำหรับข้อต่อขนาด 1/2" อาจเป็น 1/2 รอบ อย่างไรก็ตาม วิธีการนี้มีความแม่นยำน้อยกว่าและขึ้นอยู่กับความรู้สึกของผู้ติดตั้ง เราขอแนะนำอย่างยิ่งให้ใช้ประแจทอร์คและค่าแรงบิดที่ระบุของผู้ผลิต โดยเฉพาะอย่างยิ่งในการใช้งานที่มีแรงดันสูงหรือมีความสำคัญด้านความปลอดภัย

คำถามที่ 3: Ferrule Fittings เหมาะสำหรับท่อสแตนเลสหรือไม่?

คำตอบ: ใช่ Ferrule Fitting นิยมใช้กับท่อสแตนเลส อย่างไรก็ตาม วัสดุท่อจะต้องเข้ากันได้กับวัสดุปลอกโลหะ ปลอกโลหะจะต้องแข็งกว่าท่อเพื่อสร้างการกัดที่จำเป็น สำหรับท่อสแตนเลส เราแนะนำให้ใช้ปลอกโลหะที่ทำจากโลหะผสมสแตนเลสซึ่งมีความแข็งสูงกว่าท่อ โรงงานของเรานำเสนอข้อต่อเฟอร์รูลที่ออกแบบมาโดยเฉพาะสำหรับใช้กับท่อสแตนเลส พร้อมการบำบัดความร้อนที่ได้รับการปรับปรุงเพื่อให้มั่นใจในการยึดเกาะที่มั่นคงและการปิดผนึกที่เชื่อถือได้ หากมีความแข็งไม่ตรงกันอย่างมีนัยสำคัญ ปลอกโลหะอาจจับท่อได้ไม่ถูกต้อง หรือท่ออาจเสียหาย

คำถามที่ 4: Ferrule Fitting สามารถทนแรงดันสูงสุดได้เท่าไร?

คำตอบ: แรงดันใช้งานสูงสุดของข้อต่อเฟอร์รูลขึ้นอยู่กับหลายปัจจัย: เส้นผ่านศูนย์กลางของท่อ วัสดุของข้อต่อเฟอร์รูลและตัวข้อต่อ และประเภทการออกแบบ (ข้อต่อเฟอร์รูลเดี่ยวและข้อต่อเฟอร์รูลคู่) ข้อต่อเฟอร์รูลแบบปลอกคู่ของเราสำหรับท่อที่มีเส้นผ่านศูนย์กลางสูงสุด 1 นิ้วได้รับการจัดอันดับสำหรับแรงดันใช้งานสูงสุด 630 บาร์ (9,100 psi) สำหรับเส้นผ่านศูนย์กลางที่ใหญ่กว่าหรือแรงดันสูงกว่า จะมีการออกแบบพิเศษให้เลือก โปรดดูตารางพิกัดแรงดันของผู้ผลิตเสมอสำหรับรุ่นและขนาดเฉพาะ จำเป็นอย่างยิ่งที่จะต้องตรวจสอบให้แน่ใจว่าพิกัดฟิตติ้งปลอกโลหะนั้นเกินแรงดันสูงสุดของระบบบวกกับส่วนต่างด้านความปลอดภัย

คำถามที่ 5: เหตุใดข้อต่อ Ferrule ของฉันจึงรั่วแม้ว่าฉันจะขันให้แน่นอย่างถูกต้องแล้วก็ตาม

คำตอบ: การรั่วใน Ferrule Fitting ที่ขันแน่นอย่างถูกต้องอาจเกิดจากหลายปัจจัยที่อาจไม่ชัดเจนในทันที สาเหตุที่พบบ่อยที่สุดคือ: พื้นผิวท่อมีรอยขีดข่วนหรือเสียหายใต้ปลอกโลหะ (มักเกิดจากเศษซากหรือการจัดการ) ท่อที่ไม่กลมอย่างสมบูรณ์ (โดยเฉพาะอย่างยิ่งหากถูกตัดด้วยเลื่อยเลือยตัดโลหะแทนที่จะใช้เครื่องตัดท่อ) ความแข็งของท่อไม่ถูกต้อง (ปลอกโลหะไม่สามารถกัดเข้าไปในท่อที่แข็งเกินไปได้) หรือพื้นผิวซีลที่ชำรุดหรือปนเปื้อนในตัวชุดประกอบเอง นอกจากนี้ หากข้อต่อถูกถอดประกอบและประกอบกลับเข้าไปใหม่โดยไม่ต้องเปลี่ยนปลอกโลหะ การเปลี่ยนรูปเดิมจะไม่เกิดซ้ำ ทำให้เกิดการรั่วไหล โรงงานของเราขอแนะนำให้คุณตรวจสอบท่ออย่างระมัดระวังเพื่อดูความเสียหาย และใช้ข้อต่อเฟอร์รูลใหม่เสมอเมื่อติดตั้งการเชื่อมต่อใหม่เพื่อหลีกเลี่ยงการรั่วไหล

เกี่ยวกับผู้ผลิต

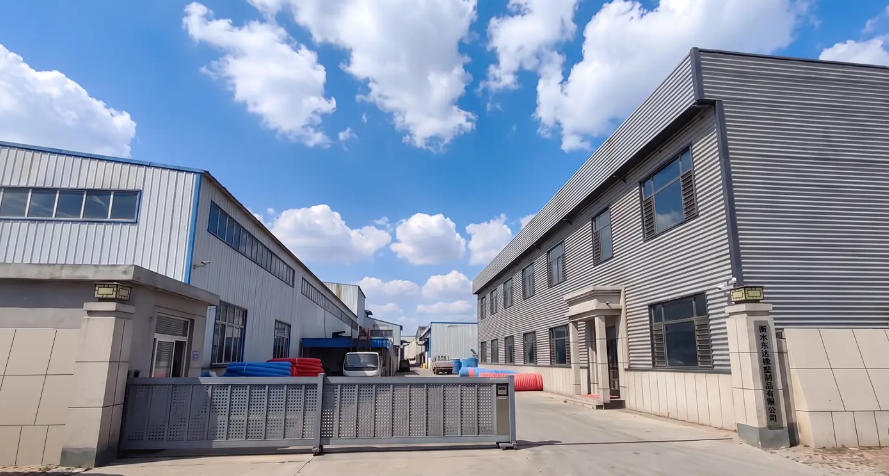

Hengshui Dongda Rubber & Plastic Products Co., Ltd.ตั้งอยู่ในเทศมณฑลจิง มณฑลเหอเป่ย ซึ่งเป็นศูนย์กลางของฐานอุตสาหกรรมยางและพลาสติกที่มีชื่อเสียงของจีน ซึ่งได้รับการอนุมัติจากสมาคมอุตสาหกรรมยางของจีนในปี 2550 ด้วยการเข้าถึงการคมนาคมที่สะดวกผ่านทางทางด่วนปักกิ่ง-ฝูโจวและทางหลวงแผ่นดิน บริษัทได้เติบโตขึ้นเป็นผู้ผลิตมืออาชีพด้านส่วนประกอบท่อแรงดันสูงและต่ำ สายพานลำเลียง กระบอกไฮดรอลิก ท่อโลหะ ปะเก็นไนลอน ลูกกลิ้ง และผลิตภัณฑ์ยางและพลาสติกต่างๆ

ผลิตภัณฑ์ข้อต่อเฟอร์รูลของเราได้รับการออกแบบทางวิศวกรรมมาเพื่อให้ทนทานต่อแรงดันสูง รัศมีการโค้งงอต่ำ ประสิทธิภาพการป้องกันความล้าที่แข็งแกร่ง และอายุการใช้งานที่ยาวนานขึ้น มีการใช้กันอย่างแพร่หลายในอุตสาหกรรมเครื่องจักรวิศวกรรม ปิโตรเลียม เหมืองถ่านหิน พลังงานไฟฟ้า โลหะวิทยา อุตสาหกรรมเคมี การต่อเรือ และการขนส่ง ซึ่งได้รับการยอมรับอย่างสูงจากลูกค้าทั้งในประเทศและต่างประเทศ

เรายินดีรับฟังความคิดเห็นและการสนับสนุนจากเพื่อนและลูกค้าทั่วโลกอย่างจริงใจ ผู้ใช้ในประเทศและต่างประเทศได้รับเชิญให้สอบถามและหารือเกี่ยวกับความร่วมมือ เรามุ่งมั่นที่จะให้บริการที่น่าพอใจและโซลูชั่นที่เชื่อถือได้สำหรับทุกความต้องการในการเชื่อมต่อของคุณ

บทสรุป

ข้อต่อเฟอร์รูลอาจเป็นส่วนประกอบขนาดเล็ก แต่บทบาทในความสมบูรณ์และความน่าเชื่อถือของระบบพลังงานของไหลนั้นมีมหาศาล ตั้งแต่การเปลี่ยนรูปเพื่อสร้างการปิดผนึกและการยึดเกาะ ไปจนถึงการเลือกวัสดุและการรักษาความร้อนที่กำหนดประสิทธิภาพ ข้อต่อเฟอร์รูลเป็นผลงานทางวิศวกรรมชิ้นเอกที่มักไม่มีใครสังเกตเห็นจนกว่าจะล้มเหลว การทำความเข้าใจวิธีการทำงาน ประเภทที่มีอยู่ และวิธีการติดตั้งอย่างถูกต้องถือเป็นสิ่งสำคัญสำหรับทุกคนที่ทำงานร่วมกับระบบเชื่อมต่อท่อ

ที่ JIDONGDA เรามุ่งมั่นที่จะจัดหาข้อต่อเฟอร์รูลคุณภาพสูงที่ตรงตามข้อกำหนดความต้องการของอุตสาหกรรมสมัยใหม่ ผลิตภัณฑ์ของเราได้รับการออกแบบและผลิตด้วยมาตรฐานสูงสุด เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้ในสภาวะที่ท้าทายที่สุด หากคุณกำลังมองหาโซลูชันข้อต่อเฟอร์รูลที่เชื่อถือได้สำหรับการใช้งานของคุณ เราขอเชิญคุณติดต่อเรา ทีมงานมืออาชีพที่มีประสบการณ์ของเราพร้อมที่จะช่วยเหลือคุณในการเลือกผลิตภัณฑ์ การสนับสนุนด้านเทคนิค และโซลูชันที่ปรับแต่งตามความต้องการ ติดต่อ Hengshui Dongda Rubber & Plastic Products Co., Ltd. ได้แล้ววันนี้เพื่อขอคำปรึกษาหรือขอใบเสนอราคา ให้เราช่วยคุณสร้างการเชื่อมต่อที่คุณเชื่อถือได้
