ข้อต่อขยายยาง Double Sphere สามารถปรับปรุงความยืดหยุ่นของท่อและการควบคุมการสั่นสะเทือนได้อย่างไร

จิดงดาจัดหาข้อต่อขยายยางทรงกลมคู่สำหรับระบบท่ออุตสาหกรรมที่ต้องการการแยกการสั่นสะเทือนที่เชื่อถือได้ การชดเชยการเคลื่อนไหว และความยืดหยุ่นในการเชื่อมต่อ ออกแบบด้วยตัวยางทรงกลมสองชั้น ชั้นผ้าเสริมความแข็งแรง และการป้องกันตาข่ายสแตนเลส ส่วนประกอบที่ยืดหยุ่นนี้เหมาะสำหรับการใช้งานท่อที่มีความต้องการสูงที่เกี่ยวข้องกับปั๊ม คอมเพรสเซอร์ ระบบน้ำ อากาศ น้ำมัน สารเคมีอ่อน และของเหลวอุตสาหกรรมอื่นๆ

ข้อต่อขยายแบบทรงกลมคู่ได้รับการออกแบบมาเพื่อดูดซับการเคลื่อนที่ของท่อในขณะที่ช่วยลดการสั่นสะเทือนและความเครียดที่ถ่ายโอนจากอุปกรณ์ที่เชื่อมต่อเข้าสู่ระบบท่อ เมื่อเปรียบเทียบกับโครงสร้างทรงกลมเดี่ยว รูปทรงสองทรงกลมให้ความยืดหยุ่นและการดูดซับการเคลื่อนไหวเพิ่มเติม JIDONGDA นำเสนอข้อต่อขยายยางเสริมแรงโดยใช้วัสดุ เช่น EPDM, NBR และ Neoprene พร้อมการเสริมผ้าหลายชั้นและชั้นตาข่ายสแตนเลสภายนอก ข้อมูลจำเพาะที่มีอยู่สามารถครอบคลุมคลาสแรงดัน DN32–DN600, PN10/PN16/PN25 และช่วงอุณหภูมิตั้งแต่ -20°C ถึง +120°C โดยมีสารประกอบพิเศษสำหรับอุณหภูมิที่สูงขึ้น ทั้งนี้ขึ้นอยู่กับการออกแบบ

สารบัญ

1. ข้อต่อขยายยาง Double Sphere คืออะไร?
2. เหตุใดจึงมีความสำคัญในระบบท่ออุตสาหกรรม?
3. ข้อต่อถูกสร้างขึ้นอย่างไร?
4. ข้อดีด้านประสิทธิภาพหลักคืออะไร?
5. ข้อมูลจำเพาะทางเทคนิคใดที่ผู้ซื้อควรตรวจสอบ?
6. สามารถใช้ได้ที่ไหน?
7. ผู้ซื้อควรเลือกรุ่นที่เหมาะสมอย่างไร?
8. สิ่งที่ควรพิจารณาระหว่างการติดตั้ง?
9. คำถามที่พบบ่อย
10. คุณจะขอโซลูชันที่ปรับแต่งตามความต้องการได้อย่างไร

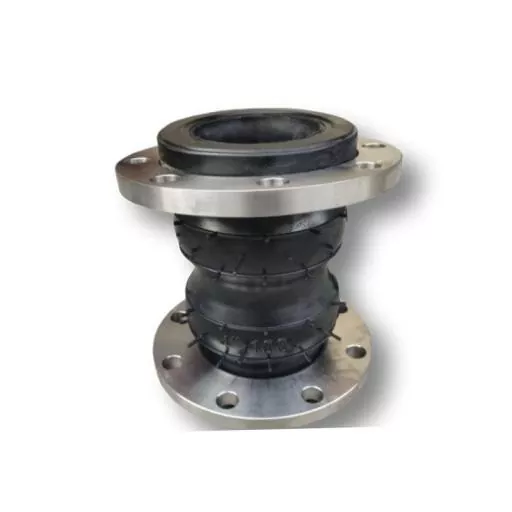

ข้อต่อขยายยาง Double Sphere คืออะไร?

ข้อต่อขยายยางทรงกลมคู่เป็นส่วนประกอบการเชื่อมต่อท่อแบบยืดหยุ่นซึ่งประกอบด้วยส่วนยางทรงกลมสองส่วน วัตถุประสงค์หลักคือเพื่อรองรับการเคลื่อนไหวและลดการส่งผ่านการสั่นสะเทือนระหว่างอุปกรณ์และท่อที่เชื่อมต่อ

โครงสร้างยางที่ยืดหยุ่นไม่เหมือนกับการเชื่อมต่อท่อแบบแข็งตรงที่สามารถตอบสนองต่อการเคลื่อนที่ในแนวแกน ด้านข้าง และเชิงมุมได้ สิ่งนี้ทำให้ข้อต่อมีประโยชน์อย่างยิ่งในการหมุนหรือหมุนอุปกรณ์ซึ่งความผันผวนของแรงสั่นสะเทือนและแรงดันสามารถทำให้เกิดความเครียดเพิ่มเติมกับท่อได้

โครงสร้างแบบทรงกลมคู่มีประโยชน์อย่างยิ่งเมื่อระบบท่อต้องการความยืดหยุ่นและการดูดซับแรงสั่นสะเทือนมากกว่าตัวเชื่อมต่อแบบทรงกลมเดี่ยวทั่วไป รูปทรงทรงกลมกระจายการเคลื่อนไหวผ่านตัวยางที่ยืดหยุ่น แทนที่จะมุ่งเน้นการเคลื่อนไหวทั้งหมดไปที่จุดเชื่อมต่อที่แข็งแรง

สำหรับผู้ซื้อที่เปรียบเทียบข้อต่อขยายยาง การออกแบบทรงกลมคู่ควรได้รับการประเมินตามแรงดันใช้งาน อุณหภูมิ ตัวกลาง ข้อกำหนดในการเคลื่อนที่ การกำหนดค่าหน้าแปลน และเงื่อนไขการติดตั้ง

เหตุใดจึงมีความสำคัญในระบบท่ออุตสาหกรรม?

ท่ออุตสาหกรรมมักไม่ค่อยสัมผัสกับสภาวะคงที่โดยสมบูรณ์ ปั๊มสตาร์ทและหยุด คอมเพรสเซอร์สร้างการสั่นสะเทือนทางกล ของเหลวสร้างความผันผวนของแรงดัน และการเปลี่ยนแปลงของอุณหภูมิทำให้ส่วนประกอบที่เชื่อมต่อขยายตัวหรือหดตัว

หากไม่มีความยืดหยุ่นเพียงพอ แรงแบบไดนามิกเหล่านี้อาจถูกถ่ายโอนโดยตรงไปยังท่อ หน้าแปลน วาล์ว ปั๊ม และอุปกรณ์อื่นๆ เมื่อเวลาผ่านไป การโหลดซ้ำๆ อาจส่งผลต่อความล้า ความเครียดในการเชื่อมต่อ การรั่วไหล หรือการสึกหรอของส่วนประกอบก่อนเวลาอันควร

ข้อต่อขยายแบบยืดหยุ่นช่วยแยกผลกระทบเหล่านี้ ตัวยางมีโซนการเคลื่อนไหวที่ควบคุมได้ระหว่างส่วนท่อที่แข็ง ในขณะที่ชั้นเสริมแรงรองรับโครงสร้างภายใต้ภาระการทำงาน

• ดูดซับแรงสั่นสะเทือนที่เกิดจากอุปกรณ์
• ชดเชยการเคลื่อนที่ของท่อ
• ช่วยลดความเข้มข้นของความเครียดรอบการเชื่อมต่อ
• รองรับการเคลื่อนตัวของความร้อนและความคลาดเคลื่อนในการติดตั้ง
• รองรับการทำงานที่เสถียรยิ่งขึ้นของระบบท่อไดนามิก
• ช่วยปกป้องอุปกรณ์ที่เชื่อมต่อจากการส่งผ่านการสั่นสะเทือนที่มากเกินไป

ข้อต่อถูกสร้างขึ้นอย่างไร?

ประสิทธิภาพของข้อต่อขยายแบบยืดหยุ่นนั้นขึ้นอยู่กับรูปทรง สารประกอบยาง โครงสร้างเสริมแรง และการออกแบบการเชื่อมต่อเป็นอย่างมาก โครงสร้างทรงกลมสองชั้นเสริมทั่วไปจะรวมชั้นการทำงานหลายชั้นเข้าด้วยกัน

ตัวยางทรงกลมคู่

รูปทรงเรขาคณิตแบบสองทรงกลมสร้างส่วนการทำงานที่ยืดหยุ่นซึ่งสามารถจัดการการเคลื่อนไหวได้หลายทิศทาง โครงสร้างโค้งยังช่วยให้เสียรูปได้โดยไม่ต้องพึ่งการเชื่อมต่อที่แข็งแรงสมบูรณ์

การเสริมแรงผ้าหลายชั้น

การเสริมแรงด้วยผ้ารวมอยู่ในตัวยางเพื่อเพิ่มความต้านทานต่อแรงกดและความทนทานต่อความเมื่อยล้า โครงสร้างการเสริมแรงถูกเลือกตามระดับแรงดันและเงื่อนไขการใช้งานที่ต้องการ

การป้องกันตาข่ายสแตนเลส

ชั้นตาข่ายสแตนเลสภายนอกสามารถให้การป้องกันทางกลเพิ่มเติมและการรองรับโครงสร้าง มีประโยชน์อย่างยิ่งในสภาพแวดล้อมที่ข้อต่อส่วนขยายสัมผัสกับโหลดแบบไดนามิกและการสั่นสะเทือนซ้ำๆ

การเชื่อมต่อแบบมีหน้าแปลน

ปลายแบบมีหน้าแปลนเป็นวิธีการเชื่อมต่อข้อต่อแบบยืดหยุ่นกับท่อที่มีอยู่ได้จริง ขนาดหน้าแปลน รูปแบบสลักเกลียว การเลือกปะเก็น และการจัดตำแหน่งที่ถูกต้อง มีความสำคัญต่อการรักษาประสิทธิภาพการซีล

ข้อดีด้านประสิทธิภาพหลักคืออะไร?

มูลค่าของข้อต่อขยายยางทรงกลมคู่นั้นเกินกว่าความยืดหยุ่นของท่อธรรมดา การก่อสร้างสามารถจัดการกับความท้าทายทั่วไปหลายประการที่พบในระบบท่ออุตสาหกรรม

คุณลักษณะเหล่านี้ทำให้ผลิตภัณฑ์เหมาะสำหรับการใช้งานที่ขั้วต่อแบบแข็งทั่วไปอาจให้ความยืดหยุ่นหรือการแยกการสั่นสะเทือนไม่เพียงพอ

ข้อมูลจำเพาะทางเทคนิคใดที่ผู้ซื้อควรตรวจสอบ?

การเลือกข้อต่อแบบยืดหยุ่นควรเริ่มต้นด้วยสภาพการทำงานจริง แทนที่จะเลือกเส้นผ่านศูนย์กลางท่อตามที่ระบุ ข้อกำหนดต่อไปนี้มีความสำคัญอย่างยิ่งในการประเมินการออกแบบทรงกลมคู่

การเลือกจริงควรขึ้นอยู่กับการออกแบบระบบที่สมบูรณ์เสมอ ควรยืนยันความดัน อุณหภูมิ องค์ประกอบของของเหลว ความกว้างของการเคลื่อนที่ ขนาดหน้าแปลน และสภาพแวดล้อมการติดตั้งก่อนการผลิต

สามารถใช้ได้ที่ไหน?

การเชื่อมต่อแบบยืดหยุ่นสองทรงกลมมีความเกี่ยวข้องอย่างยิ่งกับระบบท่อที่ไม่สามารถกำจัดการสั่นสะเทือน การเคลื่อนไหว หรือความเค้นทางกลได้อย่างสมบูรณ์

ระบบปั๊มและคอมเพรสเซอร์

ปั๊มและคอมเพรสเซอร์เป็นสาเหตุของการสั่นสะเทือนทางกลโดยทั่วไป การติดตั้งข้อต่อแบบยืดหยุ่นใกล้กับอุปกรณ์สามารถช่วยจำกัดการถ่ายโอนแรงสั่นสะเทือนไปยังท่อที่เชื่อมต่อได้

ท่อน้ำและของไหล

การบำบัดน้ำ การไหลเวียนของน้ำในโรงงานอุตสาหกรรม และระบบการขนส่งของเหลวทั่วไปสามารถใช้ข้อต่อขยายยางเพื่อรองรับการเคลื่อนไหวในขณะที่ยังคงรักษาการเชื่อมต่อที่ยืดหยุ่น

สายการผลิตอุตสาหกรรม

ระบบที่ขนส่งน้ำมันที่เข้ากันได้ อากาศ สารเคมีอ่อน และของเหลวอุตสาหกรรมอื่นๆ สามารถใช้สารประกอบยางที่แตกต่างกันตามความต้านทานของตัวกลางที่ต้องการ

เค้าโครงไปป์ไลน์ที่ซับซ้อน

ในกรณีที่ส่วนท่อหลายส่วน การเชื่อมต่ออุปกรณ์ และพิกัดความเผื่อของโครงสร้างสร้างความท้าทายในการจัดตำแหน่ง ข้อต่อแบบยืดหยุ่นที่เลือกอย่างเหมาะสมสามารถให้ความสามารถในการเคลื่อนที่เพิ่มเติมได้

ผู้ซื้อควรเลือกรุ่นที่เหมาะสมอย่างไร?

ทีมจัดซื้อควรให้ข้อมูลการปฏิบัติงานโดยละเอียดเมื่อขอใบเสนอราคา ช่วยให้ผู้ผลิตสามารถจับคู่สารประกอบยาง การเสริมแรง ขนาด พิกัดแรงดัน และการกำหนดค่าการเชื่อมต่อให้เข้ากับการใช้งานจริง

1. ยืนยันเส้นผ่านศูนย์กลางท่อ:ระบุ DN ที่ต้องการหรือขนาดท่อที่ระบุ
2. ตรวจสอบแรงดันใช้งาน:เลือกระดับแรงดันที่เหมาะสมสำหรับสภาวะการทำงานปกติและชั่วคราว
3. ระบุอุณหภูมิในการทำงาน:พิจารณาทั้งอุณหภูมิปกติและอุณหภูมิสูงสุดที่อาจเกิดขึ้น
4. ระบุสื่อ:น้ำ น้ำมัน อากาศ สารเคมี และของเหลวอื่นๆ อาจต้องใช้สารประกอบยางที่แตกต่างกัน
5. วัดการเคลื่อนไหว:กำหนดการเคลื่อนที่ตามแนวแกน ด้านข้าง และเชิงมุมที่คาดหวัง
6. ยืนยันขนาดหน้าแปลน:รูปแบบรูสลักและขนาดการเชื่อมต่อต้องตรงกับไปป์ไลน์
7. พิจารณาสภาพแวดล้อมการติดตั้ง:การเปิดรับแสงกลางแจ้ง ความเข้มของการสั่นสะเทือน และอุปกรณ์โดยรอบอาจส่งผลต่อการกำหนดค่าขั้นสุดท้าย

การให้รายละเอียดเหล่านี้ตั้งแต่เนิ่นๆ สามารถลดข้อผิดพลาดของข้อกำหนดและทำให้การปรับแต่ง OEM มีประสิทธิภาพมากขึ้น

สิ่งที่ควรพิจารณาระหว่างการติดตั้ง?

แม้แต่ข้อต่อต่อขยายที่ได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสมก็ยังต้องมีการติดตั้งที่ถูกต้อง ไม่ควรถือว่าตัวถังที่ยืดหยุ่นเป็นสิ่งทดแทนการรองรับหรือการวางแนวท่อที่เหมาะสม

• ตรวจสอบการจัดตำแหน่งหน้าแปลนก่อนขันสลักเกลียวให้แน่น
• ใช้ปะเก็นที่เข้ากันได้และตัวยึดที่ระบุอย่างถูกต้อง
• หลีกเลี่ยงการยืด บีบอัด หรือบิดมากเกินไประหว่างการติดตั้ง
• ตรวจสอบให้แน่ใจว่าท่อที่อยู่ติดกันได้รับการรองรับอย่างเหมาะสม
• ป้องกันไม่ให้วัตถุมีคมหรือส่วนประกอบภายนอกทำร้ายตัวยาง
• ตรวจสอบว่าความเคลื่อนไหวในการปฏิบัติงานยังคงอยู่ในช่วงการชดเชยที่ออกแบบไว้
• ตรวจสอบข้อต่อเป็นระยะๆ เพื่อดูการสึกหรอ การแตกร้าว การเสียรูป หรือปัญหาการเชื่อมต่อที่มองเห็นได้

การติดตั้งที่เหมาะสมช่วยให้ข้อต่อทำงานได้ตามการออกแบบที่ต้องการ และลดภาระทางกลที่ไม่จำเป็นบนชิ้นส่วนที่ยืดหยุ่นได้

คำถามที่พบบ่อย

1. ข้อได้เปรียบหลักของข้อต่อขยายยาง Double Sphere คืออะไร?

ข้อได้เปรียบด้านการทำงานหลักคือความสามารถในการดูดซับการเคลื่อนไหวที่เพิ่มขึ้นและการแยกการสั่นสะเทือนผ่านโครงสร้างที่ยืดหยุ่นแบบทรงกลมคู่

2. ตัวยางมีวัสดุอะไรบ้าง?

ตัวเลือกวัสดุทั่วไปได้แก่ EPDM, NBR และนีโอพรีน สารประกอบยางที่ปรับแต่งเฉพาะยังสามารถพิจารณาได้เมื่อตัวกลางในการทำงานหรืออุณหภูมิต้องการสูตรเฉพาะ

3. มีระดับแรงดันอะไรบ้าง?

ขึ้นอยู่กับข้อกำหนดด้านโครงสร้างและการใช้งาน การกำหนดค่าสามารถออกแบบสำหรับคลาสแรงดันใช้งาน PN10, PN16 หรือ PN25

4. ขนาดใดที่สามารถปรับแต่งได้?

กลุ่มผลิตภัณฑ์อ้างอิงครอบคลุมตั้งแต่ DN32 ถึง DN600 ในขณะที่ขนาดที่ใหญ่กว่าสามารถพิจารณาได้ตามความต้องการของโครงการและข้อกำหนดทางวิศวกรรม

5. สามารถใช้ใกล้ปั๊มและคอมเพรสเซอร์ได้หรือไม่?

ใช่. ปั๊มและคอมเพรสเซอร์เป็นสถานที่ติดตั้งทั่วไป เนื่องจากเครื่องจักรเหล่านี้สามารถสร้างแรงสั่นสะเทือนและแรงไดนามิกที่ต้องแยกออกจากท่อที่เชื่อมต่ออยู่

6. สามารถปรับแต่งประเภทการเชื่อมต่อได้หรือไม่?

ใช่. มีการเชื่อมต่อแบบหน้าแปลน และอุปกรณ์ที่ออกแบบเองสามารถพัฒนาได้ตามการกำหนดค่าไปป์ไลน์และข้อกำหนดของโครงการ

คุณจะขอโซลูชันที่ปรับแต่งตามความต้องการได้อย่างไร

สำหรับผู้ซื้อในอุตสาหกรรม การเลือกข้อต่อแบบยืดหยุ่นที่ถูกต้องนั้นเป็นการผสมผสานระหว่างข้อมูลจำเพาะของผลิตภัณฑ์และวิศวกรรมระบบ JIDONGDA นำเสนอโซลูชั่นข้อต่อขยายยางที่ปรับแต่งได้ ครอบคลุมเส้นผ่านศูนย์กลางต่างๆ สารประกอบยาง โครงสร้างเสริมแรง ความต้องการแรงดัน และการกำหนดค่าการเชื่อมต่อ เมื่อขอใบเสนอราคา ให้ระบุขนาดท่อ ความดันใช้งาน อุณหภูมิ ตัวกลาง ข้อกำหนดในการเคลื่อนย้าย ขนาดหน้าแปลน และสภาพแวดล้อมการใช้งานทุกครั้งที่เป็นไปได้ รายละเอียดเหล่านี้ช่วยให้ผู้ผลิตประเมินการกำหนดค่าที่เหมาะสมได้แม่นยำยิ่งขึ้น

หากคุณกำลังจัดหาการเชื่อมต่อที่ยืดหยุ่นและเชื่อถือได้สำหรับปั๊ม คอมเพรสเซอร์ ท่อส่งน้ำ ระบบกระบวนการทางอุตสาหกรรม หรือการใช้งานที่มีความต้องการอื่นๆติดต่อเราเพื่อหารือเกี่ยวกับสภาพการทำงาน ข้อกำหนดในการปรับแต่ง ข้อกำหนดทางเทคนิค และความต้องการในการสั่งซื้อจำนวนมากกับ จิดงดา
