ท่อยางหน้าแปลนแบบยืดหยุ่นเส้นผ่านศูนย์กลางขนาดใหญ่สามารถปรับปรุงการเชื่อมต่อท่อสำหรับงานหนักได้อย่างไร

เมื่ออุปกรณ์ขนาดใหญ่ หน่วยปั๊ม ท่อ หรือระบบเคลื่อนที่ต้องการการถ่ายเทของไหลที่เชื่อถือได้ ในขณะเดียวกันก็ทำให้เกิดการสั่นสะเทือนและการเคลื่อนที่ได้ท่อยางหน้าแปลนยืดหยุ่นเส้นผ่านศูนย์กลางขนาดใหญ่จากจิดงดามอบโซลูชันการเชื่อมต่อที่ใช้งานได้จริง ได้รับการออกแบบโดยคำนึงถึงตัวท่อยางที่มีความยืดหยุ่น โครงสร้างเสริมแรง และปลายหน้าแปลน ทำให้สามารถกำหนดค่าสำหรับน้ำ น้ำทะเล สารละลาย สารละลายแร่ ทราย กรวด กากแร่ และตัวกลางทางอุตสาหกรรมอื่นๆ ที่เหมาะสม

ระบบท่อส่งที่มีเส้นผ่านศูนย์กลางขนาดใหญ่มักเผชิญกับความท้าทายที่ท่อแบบแข็งไม่สามารถรองรับได้โดยง่าย การสั่นสะเทือนของปั๊ม การเคลื่อนตัวของอุปกรณ์ ความเบี่ยงเบนในการติดตั้ง และการประกอบซ้ำๆ สามารถสร้างความเครียดเพิ่มเติมรอบๆ จุดเชื่อมต่อได้ ท่อยางยืดหยุ่นสามารถให้ส่วนที่ยืดหยุ่นที่ควบคุมได้ระหว่างอุปกรณ์และท่อในขณะที่ยังคงรักษาความสามารถในการลำเลียงที่ต้องการ

โซลูชันของ JIDONGDA ผสมผสานตัวท่อยางเข้ากับชั้นเสริมแรงและการเชื่อมต่อหน้าแปลน โครงสร้างอาจรวมถึงผ้าเสริมและลวดเหล็กเกลียวสำหรับการใช้งานที่เกี่ยวข้องกับแรงดันหรือสุญญากาศ ทั้งนี้ขึ้นอยู่กับสภาพการใช้งาน ขนาดหน้าแปลนยังสามารถจับคู่กับมาตรฐานทั่วไปหรือแบบของลูกค้า ทำให้ท่ออ่อนเหมาะสำหรับโครงการอุตสาหกรรมที่ปรับแต่งเอง

สารบัญ

1. ท่อยางหน้าแปลนยืดหยุ่นเส้นผ่านศูนย์กลางขนาดใหญ่คืออะไร?
2. เหตุใดความยืดหยุ่นจึงมีความสำคัญในระบบท่อขนาดใหญ่
3. ท่อถูกสร้างขึ้นอย่างไร?
4. ข้อได้เปรียบที่สำคัญคืออะไร?
5. มันถูกใช้กันทั่วไปที่ไหน?
6. ผู้ซื้อควรพิจารณาพารามิเตอร์ทางเทคนิคใดบ้าง
7. ผู้ซื้อควรเลือกท่อที่เหมาะสมอย่างไร?
8. อายุการใช้งานสามารถรองรับได้อย่างไร?
9. คำถามที่พบบ่อย
10. บทสรุป

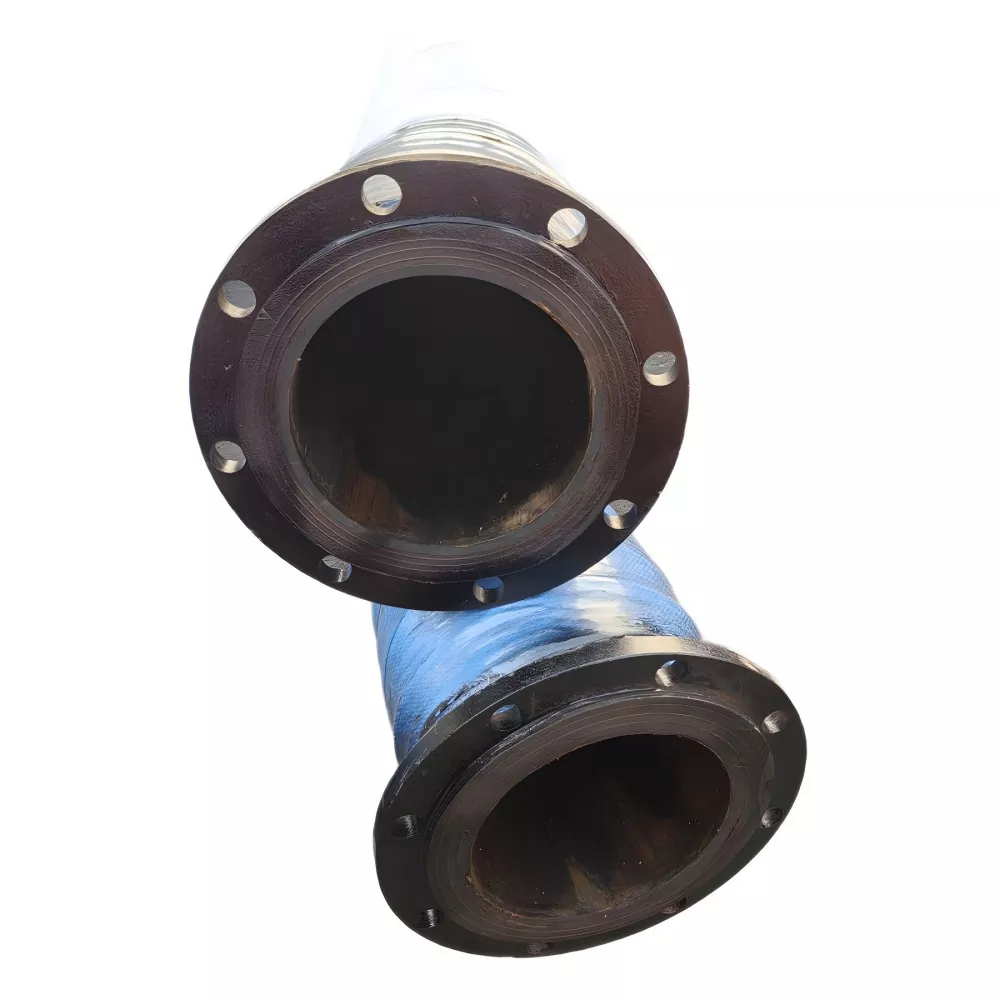

ท่อยางหน้าแปลนยืดหยุ่นเส้นผ่านศูนย์กลางขนาดใหญ่คืออะไร?

ท่อยางหน้าแปลนยืดหยุ่นขนาดใหญ่เป็นชุดท่ออุตสาหกรรมที่ออกแบบมาเพื่อขนส่งของเหลวหรือตัวกลางที่มีอนุภาคในขณะที่ยังทำหน้าที่เป็นการเชื่อมต่อที่ยืดหยุ่นระหว่างอุปกรณ์กับท่อคงที่หรือท่อเคลื่อนที่

ตัวท่อยางสามารถรองรับการโค้งงอและการเคลื่อนตัวได้ในระดับหนึ่ง ต่างจากการเชื่อมต่อแบบแข็งโดยสมบูรณ์ หน้าแปลนที่ติดตั้งที่ปลายทั้งสองข้างใช้เชื่อมต่อแบบสลักเกลียวกับปั๊ม วาล์ว ท่อ ภาชนะ หรืออุปกรณ์อื่นๆ การผสมผสานนี้ทำให้สายยางมีประโยชน์อย่างยิ่งในกรณีที่ความสามารถในการลำเลียงและความยืดหยุ่นในการเชื่อมต่อมีความสำคัญ

ท่ออาจถูกกำหนดค่าสำหรับน้ำ น้ำทะเล สารละลาย สารละลายแร่ ทรายและกรวด กากแร่ และสื่ออุตสาหกรรมที่เลือก ขึ้นอยู่กับโครงการ สำหรับวัสดุที่มีฤทธิ์กัดกร่อน ควรเลือกสารประกอบยางด้านในและโครงสร้างเสริมแรงตามสื่อจริงและสภาพการทำงาน

เหตุใดความยืดหยุ่นจึงมีความสำคัญในระบบท่อขนาดใหญ่

ท่ออุตสาหกรรมขนาดใหญ่ไม่ได้สัมผัสกับสภาวะคงที่เสมอไป ปั๊มทำให้เกิดการสั่นสะเทือน ตำแหน่งอุปกรณ์เคลื่อนที่เปลี่ยน และพิกัดความเผื่อในการติดตั้งอาจส่งผลให้เกิดการวางแนวที่ไม่ตรงเล็กน้อยระหว่างส่วนประกอบที่เชื่อมต่อ หากการเคลื่อนไหวเหล่านี้ถูกถ่ายโอนโดยตรงไปยังท่อที่มีความแข็ง ความเครียดเพิ่มเติมอาจเกิดขึ้นรอบๆ ข้อต่อและส่วนต่อประสานของอุปกรณ์

ท่อยางยืดหยุ่นสร้างส่วนที่ยืดหยุ่นภายในท่อ ความสามารถในการโค้งงอและรองรับการเคลื่อนตัวบางส่วนสามารถช่วยให้การเชื่อมต่ออุปกรณ์สามารถปรับตัวให้เข้ากับสภาพการทำงานจริงได้มากขึ้น

• ช่วยรองรับการสั่นสะเทือนของอุปกรณ์
• อนุญาตให้มีการเคลื่อนย้ายไปป์ไลน์บางส่วน
• ให้ความยืดหยุ่นในการเชื่อมต่ออุปกรณ์
• ช่วยลดความยุ่งยากในการเชื่อมต่อในกรณีที่พื้นที่ติดตั้งมีจำกัด
• รองรับการใช้งานที่ต้องถอดอุปกรณ์หรือติดตั้งซ้ำ
• สามารถกำหนดค่าสำหรับสื่อและสภาวะการทำงานที่แตกต่างกันได้

รัศมีการโค้งงอที่อนุญาตจริง ช่วงการเคลื่อนที่ อัตราแรงดัน และวิธีการติดตั้งควรได้รับการยืนยันโดยเทียบกับการก่อสร้างท่ออ่อนและข้อกำหนดของโครงการโดยเฉพาะ

ท่อถูกสร้างขึ้นอย่างไร?

ประสิทธิภาพของท่อยางที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ขึ้นอยู่กับอันตรกิริยาของชั้นยางภายใน การเสริมแรง ชั้นยางด้านนอก และการเชื่อมต่อปลายท่อ โครงสร้างที่เลือกอย่างเหมาะสมช่วยให้ท่อทนทานต่อสภาวะทางกลและสภาพแวดล้อมที่คาดหวังระหว่างการบริการ

ชั้นยางด้านใน

ชั้นยางด้านในสัมผัสโดยตรงกับตัวกลางที่ขนส่ง ดังนั้นควรเลือกสูตรตามลักษณะของวัสดุที่ลำเลียง โดยเฉพาะอย่างยิ่งเมื่อระบบจัดการกับสารละลายที่มีฤทธิ์กัดกร่อน อนุภาคแร่ น้ำทะเล หรือตัวกลางที่มีความต้องการอื่นๆ

ชั้นผ้าเสริมแรง

ชั้นผ้าเสริมความแข็งแรงช่วยรองรับโครงสร้างของท่อและรับแรงกดทับ การออกแบบการเสริมแรงควรสอดคล้องกับเส้นผ่านศูนย์กลาง ความดัน ความยาว และสภาวะการทำงานที่ต้องการ

การเสริมแรงลวดเหล็กเกลียว

เมื่อจำเป็นต้องมีอุปกรณ์ช่วยดูดหรือสุญญากาศ สามารถใช้โครงสร้างเสริมลวดเหล็กเกลียวได้ ควรระบุการกำหนดค่านี้ตามเงื่อนไขสุญญากาศจริง แทนที่จะเลือกตามเส้นผ่านศูนย์กลางของท่อเพียงอย่างเดียว

ชั้นยางด้านนอก

ชั้นยางด้านนอกช่วยป้องกันการสัมผัสสิ่งแวดล้อม และมีส่วนทำให้ท่อมีความทนทานต่อการเสื่อมสภาพภายนอกและสภาวะการทำงาน

หน้าแปลนสิ้นสุด

หน้าแปลนให้การเชื่อมต่อแบบเกลียวระหว่างท่อกับท่อหรืออุปกรณ์โดยรอบ JIDONGDA สามารถกำหนดค่าเหล็กกล้าคาร์บอน สแตนเลส หรือวัสดุหน้าแปลนอื่นๆ ตามการใช้งาน มาตรฐาน หรือแบบของลูกค้า

ข้อได้เปรียบที่สำคัญคืออะไร?

การเลือกท่ออ่อนยืดหยุ่นที่เหมาะสมสามารถจัดการกับความท้าทายทั่วไปหลายประการในระบบลำเลียงที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ข้อดีหลัก ได้แก่ :

1. ความสามารถในการเชื่อมต่อที่ยืดหยุ่น:ตัวยางช่วยให้สามารถโค้งงอและเคลื่อนตัวได้ ทำให้เหมาะสำหรับการเชื่อมต่ออุปกรณ์ที่ได้รับผลกระทบจากการสั่นสะเทือนหรือการเคลื่อนไหว
2. การลำเลียงกระแสขนาดใหญ่:เส้นผ่านศูนย์กลางภายในขนาดใหญ่สามารถรองรับการถ่ายโอนสื่อปริมาณมากได้ โดยที่เงื่อนไขของโปรเจ็กต์ต้องการความสามารถในการไหลที่มากขึ้น
3. บูรณาการหน้าแปลนที่สะดวก:ปลายหน้าแปลนสามารถจับคู่กับมาตรฐานทั่วไปหรือปรับแต่งตามแบบทางเทคนิค
4. การเสริมแรงแบบปรับได้:การเสริมแรงผ้าและโครงสร้างลวดเหล็กเกลียวเสริมสามารถเลือกได้ตามความต้องการด้านแรงดันและสุญญากาศ
5. ความสามารถในการปรับตัวของสื่อ:สามารถเลือกสารประกอบยางชั้นในที่เหมาะสมสำหรับน้ำ สารละลาย สารละลายแร่ ทราย กรวด และสื่ออื่น ๆ ที่ระบุได้
6. ความยืดหยุ่นของ OEM และ ODM:เส้นผ่านศูนย์กลาง ความยาว ความดัน สุญญากาศ อุณหภูมิ โครงสร้างหน้าแปลน สารประกอบยาง และสีสามารถปรับแต่งได้สำหรับการใช้งานที่ไม่ได้มาตรฐาน

มันถูกใช้กันทั่วไปที่ไหน?

การใช้งานท่ออ่อนที่มีหน้าแปลนเส้นผ่านศูนย์กลางขนาดใหญ่สามารถขยายได้ทั่วทั้งอุตสาหกรรมที่ต้องมีการถ่ายโอนวัสดุจำนวนมากและการเชื่อมต่ออุปกรณ์ที่ยืดหยุ่น

สำหรับโครงการที่เกี่ยวข้องกับสื่อเฉพาะหรือสภาพการทำงานที่รุนแรง ผู้ซื้อควรให้ข้อมูลการใช้งานโดยละเอียดก่อนที่จะสรุปการก่อสร้างท่ออ่อน

ผู้ซื้อควรพิจารณาพารามิเตอร์ทางเทคนิคใดบ้าง

ไม่ควรเลือกท่ออ่อนตามเส้นผ่านศูนย์กลางที่ระบุเพียงอย่างเดียว ข้อมูลจำเพาะที่สมบูรณ์ต้องพิจารณาข้อกำหนดทางกล เคมี ความร้อน และการเชื่อมต่อของการใช้งาน

ข้อมูลผลิตภัณฑ์ของ JIDONGDA ระบุว่าการเชื่อมต่อหน้าแปลนสามารถกำหนดค่าได้ตาม GB, DIN, ANSI, JIS, ASME หรือแบบของลูกค้า ข้อมูลจำเพาะขั้นสุดท้ายควรได้รับการยืนยันตามโครงการจริง แทนที่จะสันนิษฐานจากคำอธิบายแค็ตตาล็อกทั่วไป

ผู้ซื้อควรเลือกท่อที่เหมาะสมอย่างไร?

สำหรับทีมจัดซื้อทางอุตสาหกรรม การให้ข้อมูลการดำเนินงานที่ครบถ้วนในขั้นตอนการเสนอราคาสามารถทำให้การยืนยันทางเทคนิคมีประสิทธิภาพมากขึ้น เอกสารข้อมูลจำเพาะที่เป็นประโยชน์ควรประกอบด้วย:

• เส้นผ่านศูนย์กลางภายในที่ต้องการ
• ความยาวท่อทั้งหมด
• แรงดันใช้งานปกติและสูงสุด
• แรงดันสุญญากาศที่จำเป็นสำหรับบริการดูด
• ประเภทของตัวกลางในการลำเลียง
• การทำงานและอุณหภูมิโดยรอบ
• อัตราการไหลที่ต้องการ
• ช่วงการดัดหรือการเคลื่อนที่ที่ต้องการ
• มาตรฐานและขนาดของหน้าแปลน
• จำนวนที่ต้องการและปลายทางการจัดส่ง

การใช้งานที่มีฤทธิ์กัดกร่อนจำเป็นต้องมีข้อมูลเพิ่มเติม ตัวอย่างเช่น โครงการสารละลายแร่ควรระบุขนาดและความเข้มข้นของอนุภาค เพื่อให้สามารถประเมินยางด้านในและโครงสร้างเสริมแรงได้อย่างเหมาะสม

ผู้ซื้อยังสามารถตรวจสอบโซลูชันที่เกี่ยวข้อง เช่น ท่อยางหน้าแปลนเส้นผ่านศูนย์กลางขนาดใหญ่ ท่อยางขุดลอกเส้นผ่านศูนย์กลางขนาดใหญ่ และโซลูชันท่อยางเส้นผ่านศูนย์กลางขนาดใหญ่อื่นๆ เมื่อเปรียบเทียบความต้องการของท่อที่แตกต่างกัน

อายุการใช้งานสามารถรองรับได้อย่างไร?

การติดตั้งที่ถูกต้องและการตรวจสอบอย่างสม่ำเสมอเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพของท่อยางอุตสาหกรรม แม้แต่ท่อที่ออกแบบอย่างเหมาะสมก็อาจได้รับความเสียหายก่อนเวลาอันควรหากติดตั้งไม่ถูกต้องหรือใช้งานนอกขอบเขตที่ยืนยันไว้

1. อย่าให้แรงดันใช้งานเกิน แรงดันสุญญากาศ หรือช่วงอุณหภูมิที่ได้รับการยืนยัน
2. หลีกเลี่ยงการฝืนยืด บิด หรืองอท่ออ่อนแรงระหว่างการติดตั้ง
3. ตรวจสอบพื้นผิวยางด้านนอกว่ามีรอยแตก รอยนูน รอยขาด และการสึกหรอที่ผิดปกติหรือไม่
4. ตรวจสอบการเชื่อมต่อหน้าแปลนเพื่อหารอยรั่วและสัญญาณการคลายตัว
5. ตรวจสอบท่อที่ใช้กับสารที่มีฤทธิ์กัดกร่อนเพื่อดูรูปแบบการสึกหรอที่ผิดปกติ
6. หยุดการทำงานและประเมินสภาพการทำงานอีกครั้ง หากสังเกตเห็นความเสียหายของโครงสร้างหรือการยุบตัวของท่ออย่างผิดปกติ

การติดตั้งควรตรวจสอบให้แน่ใจว่าหน้าหน้าแปลน รูโบลต์ พื้นผิวซีล และส่วนประกอบการผสมพันธุ์อยู่ในแนวที่ถูกต้อง ไม่ควรบังคับท่อให้อยู่ในตำแหน่งที่สร้างความเครียดทางกลโดยไม่จำเป็น

คำถามที่พบบ่อย

อะไรคือข้อดีหลักของท่อยางหน้าแปลนแบบยืดหยุ่นเส้นผ่านศูนย์กลางขนาดใหญ่?

ข้อได้เปรียบหลักคือการผสมผสานระหว่างความสามารถในการลำเลียงที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และความสามารถในการเชื่อมต่อที่ยืดหยุ่น สามารถใช้ในกรณีที่ต้องรองรับการสั่นสะเทือนของอุปกรณ์ การเคลื่อนตัวของท่อ การเบี่ยงเบนในการติดตั้ง หรือการเคลื่อนย้ายอุปกรณ์เคลื่อนที่

จิดงดา สามารถผลิตหน้าแปลนตามแบบของลูกค้าได้หรือไม่?

ใช่. การกำหนดค่าหน้าแปลนสามารถยืนยันได้ตามมาตรฐาน ขนาด ข้อกำหนดการเชื่อมต่อ หรือแบบของลูกค้า สามารถเลือกวัสดุหน้าแปลนได้ตามความต้องการของโครงการ

ท่อชนิดนี้ใช้กับสารละลายแร่ได้หรือไม่?

ใช่. สามารถกำหนดค่าสำหรับการใช้งานสารละลายแร่ได้ อย่างไรก็ตาม ควรระบุขนาดอนุภาค ความเข้มข้นของสารละลาย อัตราการไหล ความดัน อุณหภูมิ และสภาวะการสึกหรอ เพื่อให้สามารถประเมินสารประกอบยางด้านในและโครงสร้างการเสริมแรงที่เหมาะสมได้

สามารถปรับแต่งสายยางสำหรับการใช้งานที่ไม่ได้มาตรฐานได้หรือไม่?

ใช่. การปรับแต่งครอบคลุมเส้นผ่านศูนย์กลาง ความยาว ความดัน ความดันสุญญากาศ อุณหภูมิ การกำหนดค่าหน้าแปลน สารประกอบยาง และสี สามารถใช้ภาพวาด ตัวอย่าง หรือพารามิเตอร์ทางเทคนิคโดยละเอียดของลูกค้าได้ในระหว่างการยืนยันข้อกำหนด

ฉันควรให้ข้อมูลอะไรบ้างเมื่อขอใบเสนอราคา?

ข้อมูลที่เป็นประโยชน์มากที่สุด ได้แก่ เส้นผ่านศูนย์กลางภายใน ความยาว แรงดันใช้งาน ข้อกำหนดสุญญากาศ ตัวกลางในการลำเลียง อุณหภูมิ อัตราการไหล ข้อกำหนดในการโค้งงอหรือการเคลื่อนที่ มาตรฐานหน้าแปลน ขนาดหน้าแปลน ปริมาณ และปลายทาง

เวลาในการจัดส่งโดยทั่วไปคือเท่าไร?

โดยทั่วไปผลิตภัณฑ์มาตรฐานสามารถจัดเตรียมได้ภายในประมาณ 7-20 วันทำการ ในขณะที่ผลิตภัณฑ์ที่กำหนดเองและข้อกำหนดพิเศษควรได้รับการยืนยันตามข้อกำหนดการสั่งซื้อจริง

บทสรุป

ท่ออ่อนที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ที่คัดสรรมาอย่างดีสามารถให้การเชื่อมต่อที่มีประสิทธิภาพระหว่างท่อที่มีความจุสูงและอุปกรณ์ที่เกี่ยวข้องกับการเคลื่อนย้าย การสั่นสะเทือน การเบี่ยงเบนในการติดตั้ง หรือตัวกลางที่มีความต้องการสูง การผสมผสานระหว่างโครงสร้างยางที่ยืดหยุ่น ชั้นเสริมแรง และการเชื่อมต่อแบบหน้าแปลน ทำให้ท่ออ่อนนี้เหมาะสำหรับการขุด การขุดลอก ท่าเรือ การก่อสร้าง ทรายและกรวด และการลำเลียงทางอุตสาหกรรม

จิดงดา รองรับการกำหนดค่าแบบกำหนดเองตามเส้นผ่านศูนย์กลาง ความยาว ความดัน สุญญากาศ อุณหภูมิ ตัวกลางในการลำเลียง ข้อกำหนดของหน้าแปลน และสารประกอบยาง สำหรับโครงการที่ข้อกำหนดเฉพาะของท่อมาตรฐานไม่ตรงกับเงื่อนไขการติดตั้งอย่างสมบูรณ์ การให้ข้อมูลทางเทคนิคที่ครบถ้วนจะช่วยให้ประเมินโครงสร้างของท่อและการกำหนดค่าการเชื่อมต่อได้แม่นยำยิ่งขึ้น หากคุณกำลังหาโซลูชันที่เชื่อถือได้สำหรับการเชื่อมต่อไปป์ไลน์ที่มีความต้องการสูงติดต่อเราพร้อมแบบร่าง พารามิเตอร์การทำงาน หรือข้อกำหนดของโครงการ เพื่อหารือเกี่ยวกับโซลูชันท่อแบบกำหนดเองที่เหมาะสมกับ จิดงดา
