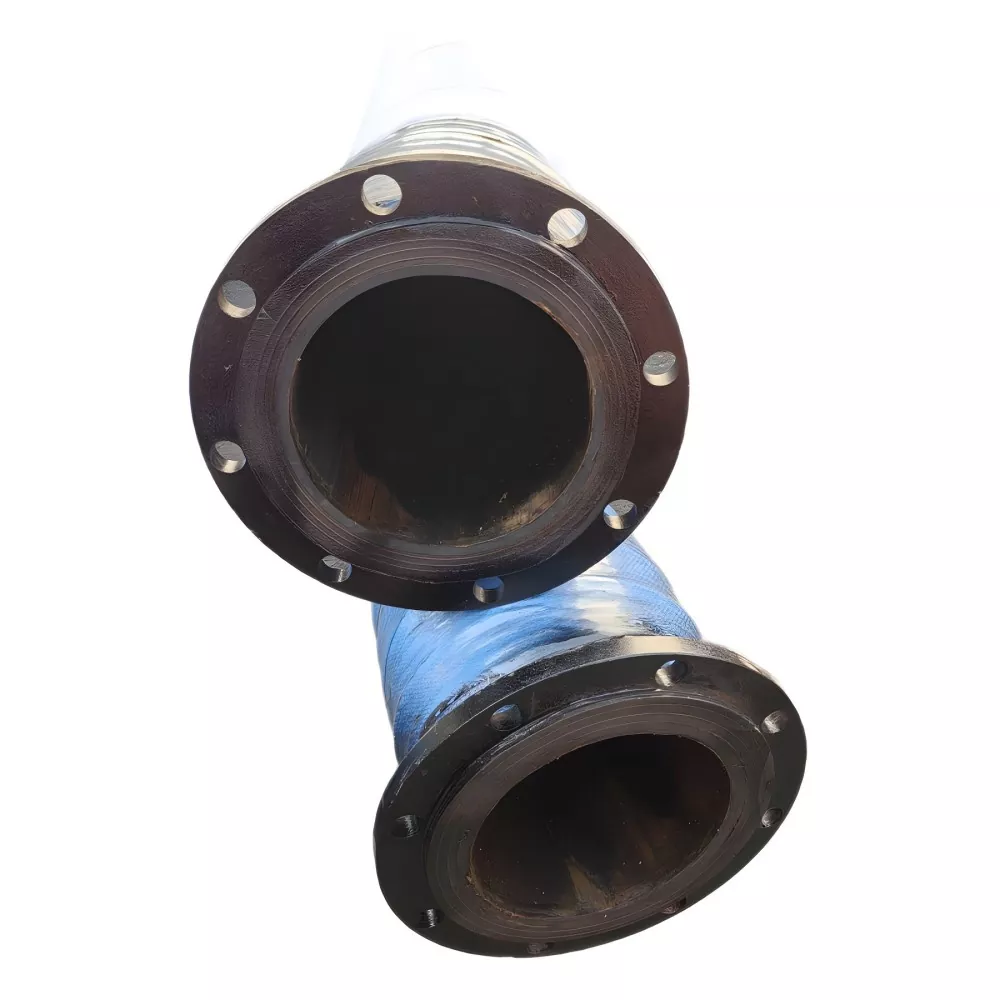

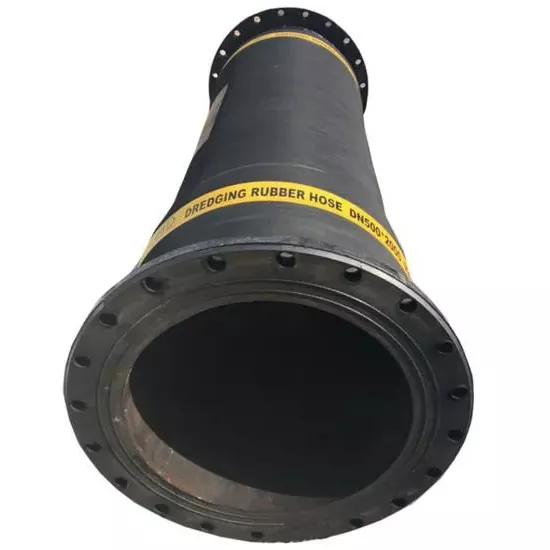

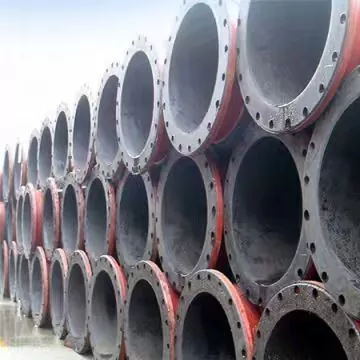

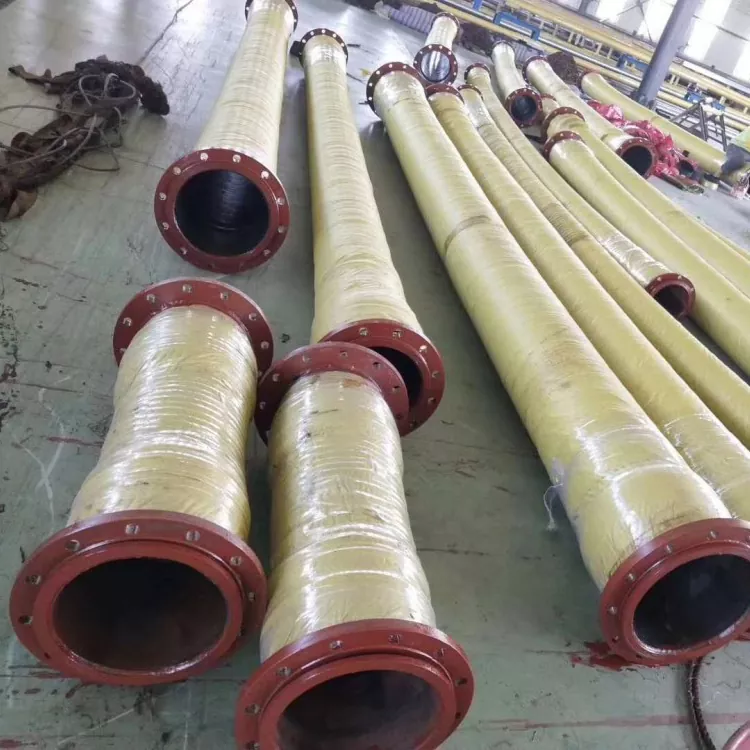

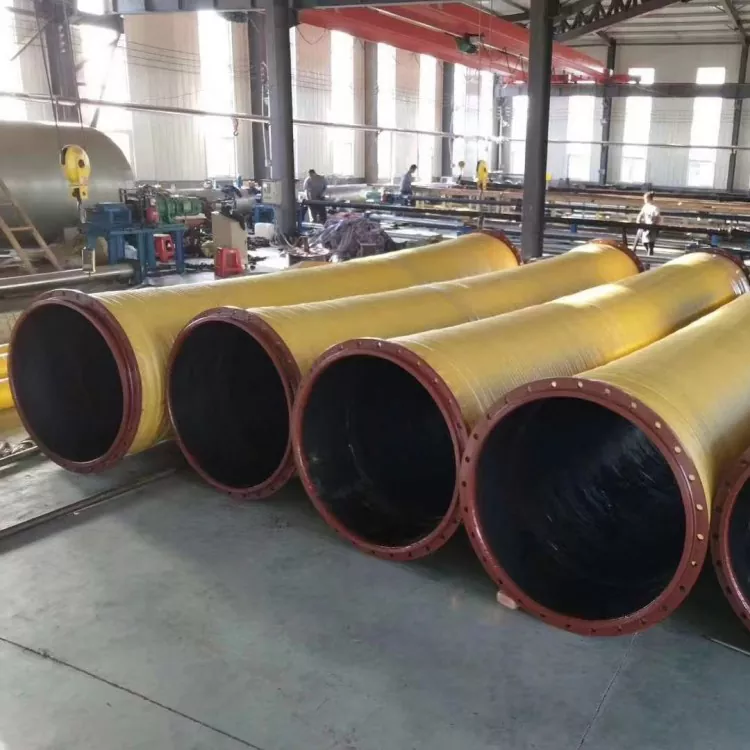

ท่อยางหน้าแปลนสำหรับงานหนักเส้นผ่านศูนย์กลางขนาดใหญ่

สายยางหน้าแปลนสำหรับงานหนักเส้นผ่านศูนย์กลางขนาดใหญ่ของ JIDONGDA ได้รับการออกแบบมาเพื่อสภาพแวดล้อมทางวิศวกรรมที่มีความต้องการมากกว่าเมื่อเปรียบเทียบกับท่อลำเลียงทั่วไป

ตัวกลาง เช่น สารละลายแร่ ทราย กรวด และกากแร่ อาจทำให้ผนังด้านในของท่อสึกหรออย่างต่อเนื่อง ในขณะเดียวกัน การทำงานของอุปกรณ์ขนาดใหญ่อาจเกี่ยวข้องกับการสั่นสะเทือน ความผันผวนของแรงดัน และภาระทางกล

ดังนั้นการเลือกผลิตภัณฑ์นี้ไม่ควรเน้นที่พารามิเตอร์ตัวเดียว แต่ควรคำนึงถึงการจับคู่โดยรวมของ:

· ความต้านทานการสึกหรอของยางด้านใน

· ชั้นเสริมแรง

· ป้องกันยางด้านนอก

· การเชื่อมต่อแบบแปลน

· สภาพการทำงานจริง

ลอจิกการเลือกงานหนัก

ท่อสำหรับงานหนักไม่ได้หมายถึงการเพิ่มความหนาของผนังเท่านั้น

สิ่งที่ต้องได้รับการยืนยันคือระดับการสึกหรอปานกลาง แรงดันใช้งาน แรงดันสุญญากาศ ความยาว สภาวะการโค้งงอ สภาพแวดล้อมในการติดตั้ง และสภาวะความเค้นของหน้าแปลน

สำหรับการใช้งานสารละลายที่มีฤทธิ์กัดกร่อนสูง ควรระบุขนาดอนุภาคและความเข้มข้นของตัวกลางเป็นลำดับความสำคัญ

โครงสร้างและการออกแบบที่ทนต่อการสึกหรอ

ชั้นยางด้านในมีหน้าที่ในการสัมผัสปานกลางและทนต่อการสึกหรอ

ผ้าเชือก/ผ้าเสริมแรงหลายชั้นเป็นโครงสร้างเสริมแรงหลัก

สามารถเพิ่มลวดเหล็กเกลียวได้ตามสภาวะการดูด

ชั้นยางด้านนอกช่วยปกป้องสิ่งแวดล้อม

หน้าแปลนทำหน้าที่เป็นโครงสร้างการเชื่อมต่อส่วนท้าย

ตัวกลางที่มีอนุภาค เช่น ทราย สารละลายแร่ และกากแร่ จะชะล้างและสึกหรอผนังด้านในอย่างต่อเนื่อง

ควรเลือกวัสดุและโครงสร้างยางด้านในตามสภาพการสึกหรอจริง

ข้อมูลที่มีอยู่ไม่ได้ระบุสารประกอบยางที่ทนต่อการสึกหรอแบบรวม ดังนั้นลำดับสุดท้ายควรได้รับการยืนยันตามเงื่อนไขการทำงานเฉพาะ

พารามิเตอร์ทางเทคนิคและการควบคุมคุณภาพ

ต้องยืนยันเส้นผ่านศูนย์กลาง ความยาว แรงดันใช้งาน แรงดันสุญญากาศขณะใช้งาน และอุณหภูมิตามโครงสร้าง

ตามความต้องการของคำสั่ง สามารถตรวจสอบได้สำหรับ:

· รูปร่าง

· ขนาด

· หน้าแปลน

· ความดัน

· สุญญากาศ / แรงดันลบ

· ความแข็ง

· ประสิทธิภาพของยาง

ควรตกลงมาตรฐานการทดสอบพิเศษล่วงหน้า

อุตสาหกรรมแอพพลิเคชั่น

การทำเหมืองแร่:
สารละลายแร่ กากแร่ และสารละลายแร่

ทรายและกรวด:
ส่วนผสมของทราย กรวด และน้ำ-ทราย

พอร์ต:
ท่าเรือวัสดุและการขนส่งของเหลว

เหล็ก:
การขนส่งน้ำและสารละลายอุตสาหกรรมในอุตสาหกรรมเหล็ก

เครื่องจักรกลหนัก:
หน่วยปั๊มขนาดใหญ่ อุปกรณ์ และท่อทางวิศวกรรม

การกำหนดค่าหน้าแปลน

สามารถยืนยันครีบได้ตาม:

· กิกะไบต์

· ดินแดง

· ANSI

· JIS

· ASME

· ภาพวาดของลูกค้า

ในระหว่างการจัดซื้อ ควรตรวจสอบรายละเอียดหน้าแปลนต่อไปนี้:

· หน้าแปลน เส้นผ่านศูนย์กลางภายนอก/O.D

· จำนวนรู สลักเกลียว

· เส้นผ่านศูนย์กลางรูสลักเกลียว

· ระยะห่างรูโบลท์

· ความหนา

· พื้นผิวการซีล

· มิติการเชื่อมต่อ

ข้อได้เปรียบที่สำคัญ

01 | โครงสร้างสำหรับงานหนัก
โครงสร้างการเสริมแรงหลายชั้นสามารถกำหนดค่าได้ตามความดัน ความยาว และสภาวะการทำงานปานกลาง

02 | โซลูชั่นทนต่อการสึกหรอ
สำหรับตัวกลางที่มีฤทธิ์กัดกร่อน เช่น ทราย สารละลายแร่ และหางแร่ สามารถเลือกสารละลายยางด้านในที่ทนต่อการสึกหรอที่เหมาะสมได้

03 | ความจุเส้นผ่านศูนย์กลางขนาดใหญ่
เหมาะสำหรับระบบลำเลียงขนาดใหญ่และการขนส่งสื่อที่มีอัตราการไหลสูง

04 | การเชื่อมต่อหน้าแปลน
มาตรฐานหน้าแปลนและวัสดุที่แตกต่างกันสามารถกำหนดค่าได้ตามอินเทอร์เฟซของอุปกรณ์

05 | โครงสร้างการดูดและการคายประจุเสริม
ตามเงื่อนไขสุญญากาศ สามารถกำหนดค่าลวดเหล็กเกลียวและโครงสร้างรองรับอื่น ๆ ได้

06 | การปรับแต่งโครงการ
รองรับการปรับแต่งข้อกำหนด ความดัน ความยาว หน้าแปลน และวัสดุตามความต้องการของโครงการ

เน้นการบำรุงรักษา

ภายใต้สภาวะการทำงานหนัก ควรจัดทำบันทึกการตรวจสอบเป็นประจำ

ควรให้ความสนใจกับ:

· การสึกหรอของยางภายในและภายนอก

· ปูด

· รอยแตก

· หน้าแปลนคลายตัว

· การรั่วไหล

หากความดันจริง ความดันสุญญากาศ หรือตัวกลางในการลำเลียงเปลี่ยนแปลง ควรมีการประเมินความเหมาะสมของผลิตภัณฑ์อีกครั้ง

คำถามที่พบบ่อย

แนะนำให้ใช้ท่อสำหรับงานหนักในสถานการณ์ใดบ้าง

เมื่อตัวกลางในการลำเลียงมีการเสียดสีอย่างรุนแรง โหลดอุปกรณ์สูง หรือโครงการต้องการความน่าเชื่อถือของโครงสร้างที่สูงขึ้น ก็สามารถพิจารณาการกำหนดค่าสำหรับงานหนักได้

ใช้ขนส่งกากแร่ได้หรือไม่?

ใช่. โครงสร้างที่ทนต่อการสึกหรอสามารถยืนยันได้ตามขนาดอนุภาค ความเข้มข้น ความดัน และอัตราการไหลของกากแร่

ท่ออ่อนสำหรับงานหนักได้รับการจัดอันดับให้มีแรงดันสูงกว่าท่อธรรมดาเสมอหรือไม่?

การใช้งานหนักไม่ได้หมายความว่าจะมีระดับแรงดันที่สูงขึ้นเสมอไป ควรกำหนดแรงกดดันในการทำงานขั้นสุดท้ายตามโครงสร้างเฉพาะและพารามิเตอร์ทางเทคนิค

สามารถรองรับภาพวาดของลูกค้าได้หรือไม่?

ใช่. สามารถยืนยันหน้าแปลนและโครงสร้างผลิตภัณฑ์ตามแบบของลูกค้าได้

สามารถใช้สำหรับการสั่งซื้อจำนวนมากของโครงการได้หรือไม่?

ใช่. ข้อมูลจำเพาะ ปริมาณ ข้อกำหนดในการตรวจสอบ และเวลาการส่งมอบสามารถกำหนดร่วมกันได้ในระหว่างขั้นตอนการยืนยันทางเทคนิคของโครงการ
