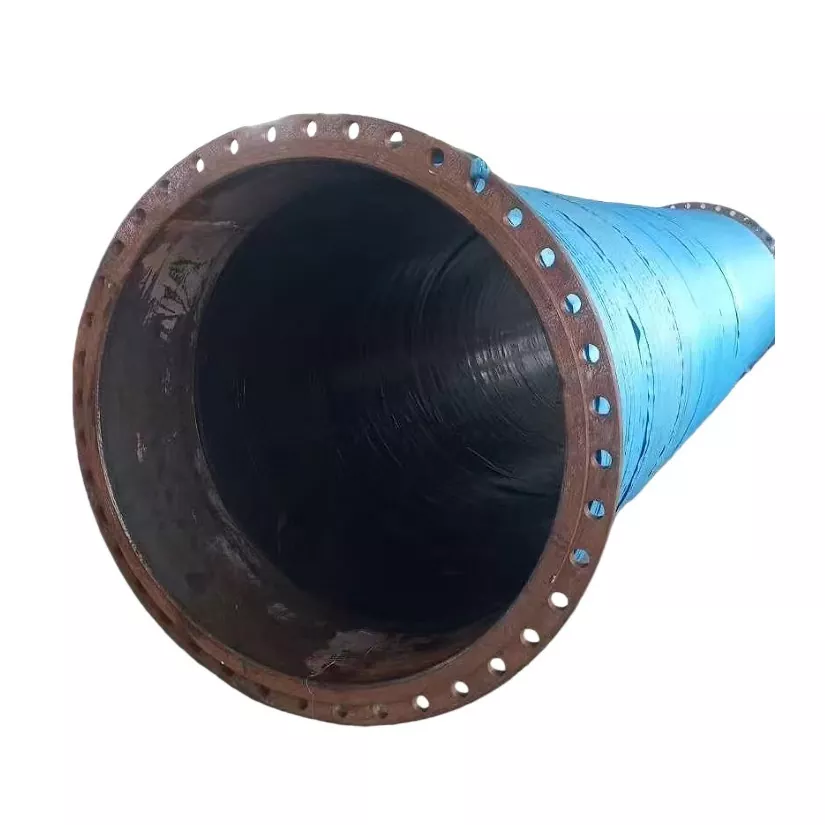

ท่อยางหน้าแปลนขนาดใหญ่เสริมลวด JIDONGDA เป็นโซลูชันท่ออ่อนสำหรับงานหนักที่พัฒนาขึ้นสำหรับการขนส่งน้ำ สารละลาย โคลน ทราย วัสดุแร่ และสื่ออื่น ๆ ที่เข้ากันได้ในระบบท่อขนาดใหญ่

เมื่อเปรียบเทียบกับท่อยางที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ทั่วไป ผลิตภัณฑ์นี้รวมโครงสร้างเสริมลวดเหล็กเกลียวเข้ากับผนังท่อเพื่อปรับปรุงเสถียรภาพของโครงสร้างในระหว่างการดูด เมื่อสายยางทำงานภายใต้แรงดันลบ ความดันบรรยากาศภายนอกอาจทำให้ตัวท่อเปลี่ยนรูปด้านใน โครงลวดเหล็กแบบฝังช่วยรักษารูปทรงท่ออ่อนแบบเดิมและรองรับการไหลของวัสดุที่มั่นคง

ท่อนี้เหมาะสำหรับการเชื่อมต่อระหว่างปั๊ม อุปกรณ์ขุดลอก ระบบท่อ และอุปกรณ์อุตสาหกรรมอื่นๆ ด้วยเส้นผ่านศูนย์กลาง ความยาว โครงสร้างเสริมแรง และการกำหนดค่าหน้าแปลนที่ปรับแต่งได้ JIDONGDA มอบโซลูชันที่ยืดหยุ่นสำหรับความต้องการทางวิศวกรรมที่แตกต่างกัน

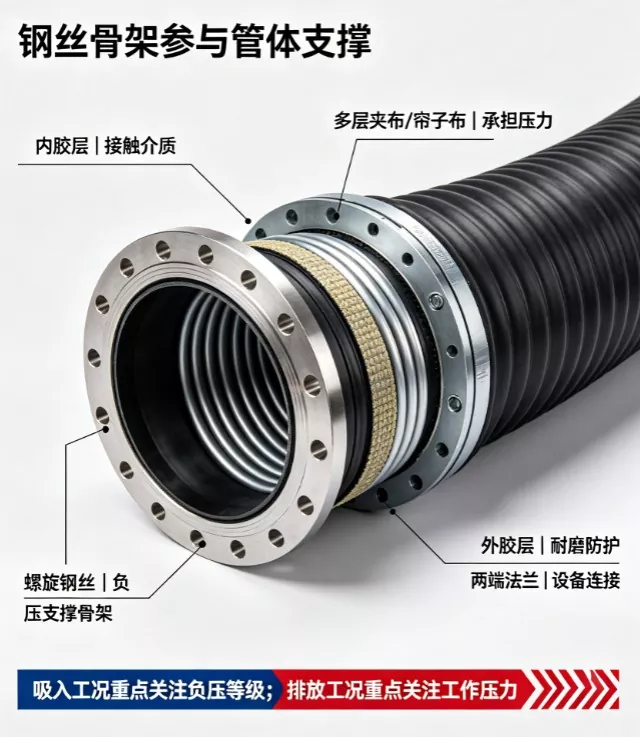

โครงสร้างผลิตภัณฑ์

สายยางหน้าแปลนขนาดใหญ่เสริมด้วยลวด JIDONGDA ใช้โครงสร้างคอมโพสิตหลายชั้นที่ออกแบบมาสำหรับการใช้งานดูดและระบายที่มีความต้องการสูง

ชั้นยางด้านใน

ชั้นในสัมผัสกับสื่อที่ขนส่งโดยตรง สามารถเลือกสารประกอบยางต่างๆ ตามลักษณะของสารละลาย ทราย อนุภาคแร่ น้ำ และวัสดุอื่นๆ เพื่อปรับปรุงความต้านทานการสึกหรอและความน่าเชื่อถือในการให้บริการ

ชั้นเสริมแรง

ผ้าที่มีความแข็งแรงสูงหลายชั้นหรือวัสดุเสริมแรงให้ความต้านทานแรงกดและความแข็งแรงของโครงสร้าง ช่วยให้ท่อสามารถทนต่อแรงดันภายในระหว่างการดำเนินการระบาย

ชั้นเสริมลวดเหล็กเกลียว

ลวดเหล็กเกลียวที่ฝังอยู่ในผนังท่อสร้างโครงสร้างรองรับอย่างต่อเนื่องรอบๆ เส้นรอบวงของท่อ ช่วยเพิ่มความต้านทานต่อการเสียรูปของสุญญากาศ และช่วยรักษาหน้าตัดของท่ออ่อนในระหว่างการดูด

ชั้นยางด้านนอก

ฝาครอบด้านนอกช่วยปกป้องท่อจากการสึกหรอภายนอก การกระแทก สภาพอากาศ และความเสียหายทางกลระหว่างการขนส่งและการติดตั้ง

หน้าแปลนสิ้นสุด

ปลายทั้งสองสามารถติดตั้งการเชื่อมต่อแบบแปลนตามความต้องการของท่อ ทำให้สามารถเชื่อมต่อกับปั๊ม อุปกรณ์ขุดลอก และระบบท่อคงที่

ฟังก์ชั่นการทำงานของการเสริมแรงลวดเหล็กเกลียว

ในระหว่างการทำงานดูดหรือสุญญากาศ ท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่จะสัมผัสกับความดันบรรยากาศภายนอก หากไม่มีการรองรับโครงสร้างที่เพียงพอ ตัวท่ออาจเกิดการเสียรูปภายใน ส่งผลให้ประสิทธิภาพการไหลลดลงหรือแม้กระทั่งท่อยุบตัว

ลวดเหล็กเกลียวในท่อยางหน้าแปลนเส้นผ่านศูนย์กลางขนาดใหญ่เสริมด้วยลวด JIDONGDA ทำหน้าที่เป็นโครงรองรับภายในผนังท่อ ให้การเสริมแรงตามเส้นรอบวง ปรับปรุงการรักษารูปร่าง และช่วยให้สายยางรักษาการทำงานที่มั่นคงภายใต้สภาวะแรงดันลบ

ความต้านทานสุญญากาศที่เกิดขึ้นจริงนั้นขึ้นอยู่กับหลายปัจจัย รวมถึงข้อกำหนดเฉพาะของลวดเหล็ก ระยะห่างของสายไฟ เส้นผ่านศูนย์กลางของท่ออ่อน ชั้นเสริมแรง ความยาวของท่อ สภาวะการโค้งงอ และสภาพแวดล้อมในการทำงาน JIDONGDA สามารถปรับโครงสร้างท่อให้เหมาะสมตามความต้องการเฉพาะของโครงการ

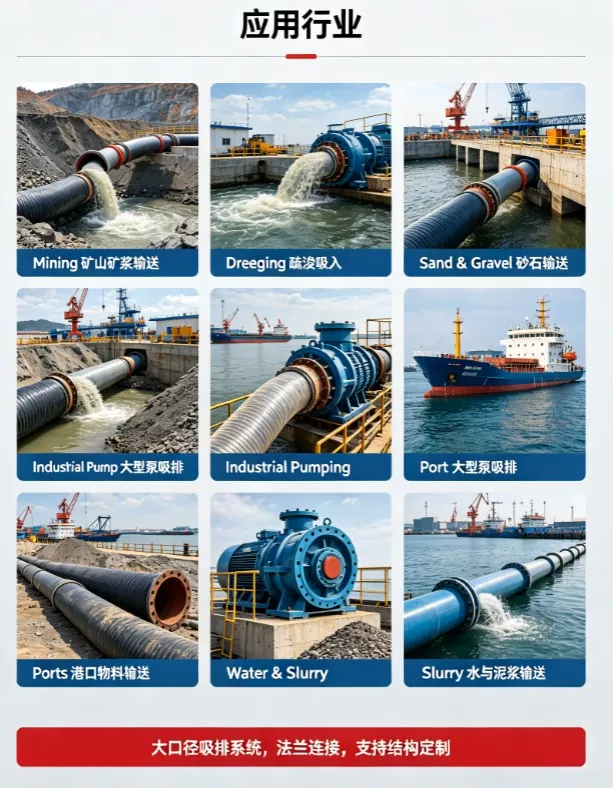

การใช้งานผลิตภัณฑ์

อุตสาหกรรมเหมืองแร่

ใช้สำหรับการขนส่งสารละลาย การถ่ายโอนกากแร่ และระบบแปรรูปแร่ที่วัสดุที่มีฤทธิ์กัดกร่อนต้องการประสิทธิภาพของท่อที่เชื่อถือได้

วิศวกรรมการขุดลอก

นำไปใช้ในท่อดูดเรือขุด ระบบสูบน้ำผสม และโครงการวิศวกรรมทางทะเลสำหรับการขนส่งทราย ตะกอน และตะกอน

การขนส่งทรายและกรวด

เหมาะสำหรับการสกัดทราย การจัดการมวลรวม และระบบขนถ่ายวัสดุแข็งปริมาณมาก

ระบบสูบน้ำอุตสาหกรรม

ใช้สำหรับการเชื่อมต่อปั๊มดูดและจ่ายซึ่งสายยางต้องรับมือกับทั้งสภาวะแรงดันและสุญญากาศ

ท่าเรือและวิศวกรรมทางทะเล

นำไปใช้ในการถ่ายโอนวัสดุท่าเรือ การเชื่อมต่อท่อทางทะเล และโครงการขนส่งของเหลวและของแข็งขนาดใหญ่อื่น ๆ

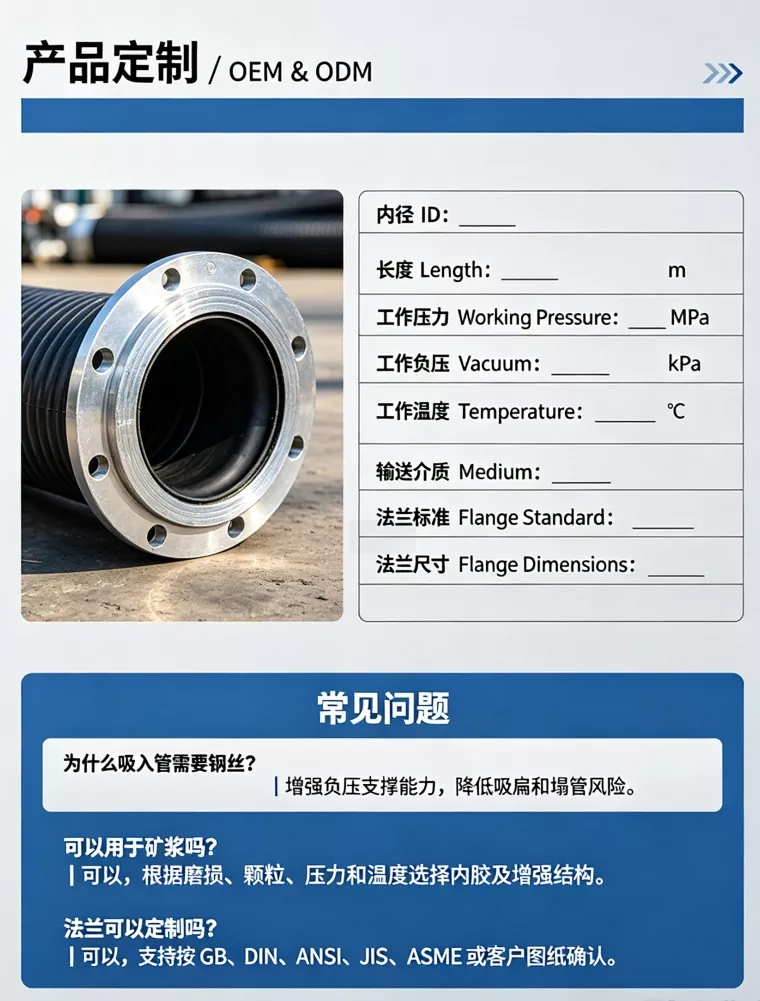

การจับคู่ผลิตภัณฑ์และอุปกรณ์เสริม

ท่อยางหน้าแปลนขนาดใหญ่เสริมลวด JIDONGDA สามารถจัดหาโซลูชั่นการเชื่อมต่อที่ปรับแต่งตามระบบท่อที่แตกต่างกัน

การกำหนดค่าหน้าแปลน

หน้าแปลนสามารถผลิตได้ตามมาตรฐานสากล เช่น GB, DIN, ANSI, JIS, ASME หรือแบบของลูกค้า ขนาดการเชื่อมต่อสามารถจับคู่กับปั๊ม ท่อ และอินเทอร์เฟซของอุปกรณ์ได้

บูรณาการไปป์ไลน์

ความยาวของท่อ ข้อกำหนดในการดัดงอ ตำแหน่งหน้าแปลน และโครงสร้างเสริมสามารถนำมาพิจารณาร่วมกันได้ เพื่อให้มั่นใจว่าเข้ากันได้กับสภาพแวดล้อมการติดตั้ง

การเลือกใช้วัสดุ

สามารถเลือกสารประกอบยางด้านในได้ตามสื่อที่ขนส่ง รวมถึงน้ำ สารละลาย โคลน ทราย กรวด และวัสดุอุตสาหกรรมอื่น ๆ

ข้อดีของผลิตภัณฑ์

01｜รองรับลวดเหล็กเกลียวเพื่อความเสถียรของแรงดันลบ

ท่อยางหน้าแปลนขนาดใหญ่เสริมลวด JIDONGDA ใช้โครงสร้างเสริมลวดเหล็กเกลียวเพื่อให้การรองรับเส้นรอบวงอย่างต่อเนื่อง ช่วยลดความเสี่ยงที่จะแบนและยุบตัวของท่อระหว่างการดำเนินการดูดสุญญากาศ ช่วยเพิ่มเสถียรภาพในท่อดูดที่มีเส้นผ่านศูนย์กลางขนาดใหญ่

02｜เหมาะสำหรับทั้งสภาวะแรงดันและสุญญากาศ

โครงสร้างของท่อได้รับการออกแบบให้พิจารณาทั้งความต้องการในการระบายแรงดันเชิงบวกและการดูดด้วยแรงดันลบ ชั้นเสริมแรงรองรับแรงกดภายใน ในขณะที่ลวดเหล็กเกลียวช่วยเพิ่มความต้านทานต่อแรงกดภายนอกระหว่างการทำงานของสุญญากาศ

03｜เส้นผ่านศูนย์กลางขนาดใหญ่สำหรับการขนส่งปริมาณมาก

การออกแบบช่องเจาะขนาดใหญ่รองรับการถ่ายโอนตัวกลางปริมาณมากได้อย่างมีประสิทธิภาพ ทำให้เหมาะสำหรับการขุดลอก การทำเหมือง และระบบอุตสาหกรรมที่ต้องการการไหลของวัสดุอย่างต่อเนื่อง

04｜การเชื่อมต่อหน้าแปลนที่เชื่อถือได้

ด้วยมาตรฐานและขนาดหน้าแปลนที่ปรับแต่งได้ สายยางหน้าแปลนเสริมแรงด้วยลวด JIDONGDA สามารถใช้ร่วมกับปั๊ม เรือขุด และระบบท่อเพื่อการติดตั้งที่สะดวกและการเชื่อมต่อที่เชื่อถือได้

05｜การเลือกวัสดุแบบกำหนดเองสำหรับสื่อต่างๆ

ตามสื่อการทำงานและสภาวะการเสียดสีที่แตกต่างกัน สามารถเลือกวัสดุยางด้านในที่เหมาะสมเพื่อปรับปรุงความต้านทานการสึกหรอและเพิ่มประสิทธิภาพการบริการ

06｜การปรับแต่งตามหลักวิศวกรรม

JIDONGDA รองรับโซลูชันที่ปรับแต่งได้ครอบคลุมเส้นผ่านศูนย์กลางของท่อ โครงสร้างลวดเหล็ก ชั้นเสริมแรง ความยาว การออกแบบหน้าแปลน และการเลือกใช้วัสดุเพื่อตอบสนองความต้องการของโครงการที่แตกต่างกัน
