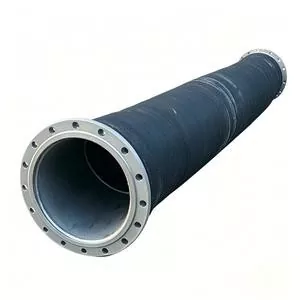

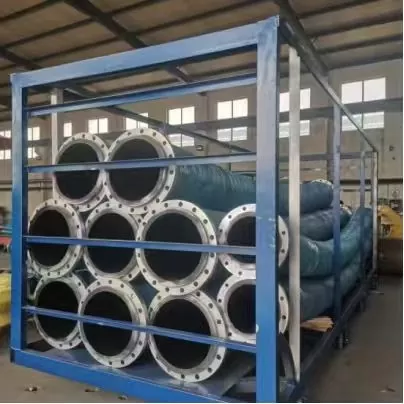

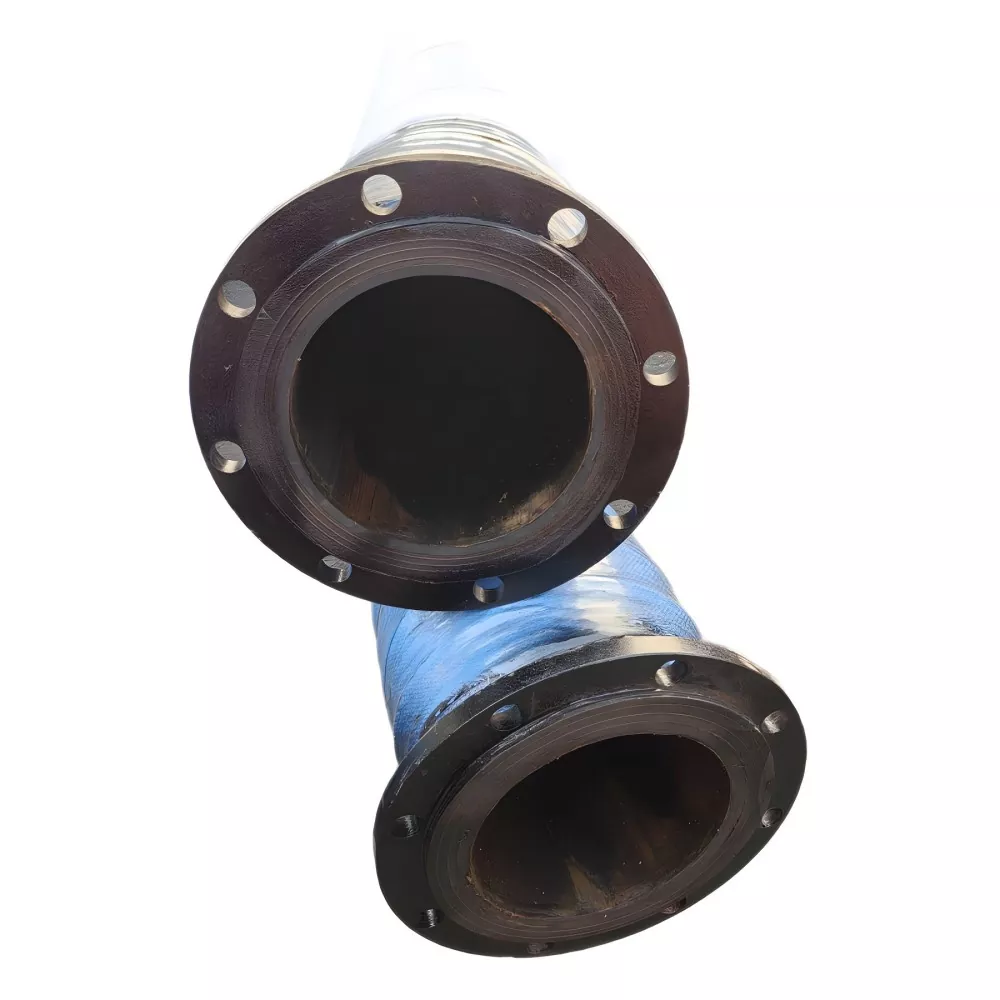

ท่อยางหน้าแปลนยืดหยุ่นเส้นผ่านศูนย์กลางขนาดใหญ่

ท่อยางหน้าแปลนยืดหยุ่นขนาดใหญ่ของ JIDONGDA ส่วนใหญ่จะใช้สำหรับการเชื่อมต่อที่ยืดหยุ่นและการขนส่งสื่อระหว่างอุปกรณ์ขนาดใหญ่ หน่วยปั๊ม ท่อ และอุปกรณ์เคลื่อนที่

ผลิตภัณฑ์ใช้ตัวท่อยางรวมกับโครงสร้างเสริมแรงและติดตั้งหน้าแปลนที่ปลายทั้งสองข้าง เหมาะสำหรับการลำเลียง:

· น้ำ

· น้ำทะเล

· สารละลาย

· สารละลายแร่

· ทรายและกรวด

· หางแร่

· สื่ออุตสาหกรรมบางประเภท

ตำแหน่งหลักของผลิตภัณฑ์นี้คือการเชื่อมต่อที่ยืดหยุ่น ดังนั้นในระหว่างการเลือก นอกจากความดันและเส้นผ่านศูนย์กลางแล้ว ควรพิจารณาปัจจัยต่างๆ เช่น การสั่นสะเทือนของอุปกรณ์ การเคลื่อนที่ของท่อ ความเบี่ยงเบนในการติดตั้ง พื้นที่โค้งงอ และความยาวของท่อด้วย

ข้อได้เปรียบที่สำคัญ

01 | ความสามารถในการเชื่อมต่อที่ยืดหยุ่น

ตัวท่อยางมีความสามารถในการดัดงอและปรับเปลี่ยนตำแหน่งได้ ทำให้เหมาะสำหรับการเชื่อมต่อที่ยืดหยุ่นใกล้กับส่วนต่อประสานของอุปกรณ์

02 | การลำเลียงการไหลขนาดใหญ่

โครงสร้างเส้นผ่านศูนย์กลางขนาดใหญ่สามารถใช้สำหรับการขนส่งสื่อปริมาณมากได้ ช่วงเส้นผ่านศูนย์กลางเฉพาะจะต้องได้รับการยืนยันตามข้อกำหนดของผลิตภัณฑ์และโครงการจริง

03 | การจับคู่หน้าแปลน

ปลายทั้งสองสามารถติดตั้งกับเหล็กกล้าคาร์บอน สแตนเลส หรือหน้าแปลนอื่น ๆ และสามารถจับคู่ได้ตามมาตรฐานทั่วไปหรือแบบของลูกค้า

04 | โครงสร้างการดูดและการคายประจุเสริม

ตามความต้องการด้านสุญญากาศจริง สามารถกำหนดค่าโครงสร้างเสริมแรงที่เหมาะสมและโครงลวดเหล็กเกลียวได้

05 | ความสามารถในการปรับตัวปานกลาง

สำหรับตัวกลาง เช่น น้ำ น้ำทะเล สารละลาย สารละลายแร่ และทราย สามารถเลือกวัสดุยางด้านในที่เหมาะสมได้ตามความต้องการของวัสดุและสภาพการสึกหรอ

06 | การปรับแต่งที่ไม่ได้มาตรฐาน

การปรับแต่งมีให้สำหรับ:

· เส้นผ่านศูนย์กลาง

· ความยาว

· ความดัน

· แรงดันสุญญากาศ

· อุณหภูมิ

· หน้าแปลน

· สารประกอบยาง

· สี

โครงสร้างผลิตภัณฑ์

ชั้นยางด้านในสัมผัสโดยตรงกับตัวกลางในการลำเลียง

ชั้นผ้าเสริมแรงรับแรงกดทับ

เมื่อจำเป็นต้องมีอุปกรณ์รองรับสุญญากาศ สามารถกำหนดค่าโครงสร้างเสริมลวดเหล็กเกลียวได้

ชั้นยางด้านนอกให้การต้านทานความชราและการปกป้องสิ่งแวดล้อม

หน้าแปลนส่วนท้ายใช้สำหรับการเชื่อมต่อแบบเกลียวระหว่างอุปกรณ์และท่อ

เหตุใดจึงเลือกโครงสร้างหน้าแปลนแบบยืดหยุ่น

เมื่อท่อคงที่ประสบกับการสั่นสะเทือนของชุดปั๊ม การเคลื่อนย้ายอุปกรณ์ หรือข้อผิดพลาดในการติดตั้ง อาจเกิดความเครียดเพิ่มเติมที่จุดเชื่อมต่อ

ท่อยางยืดหยุ่นสามารถใช้เป็นส่วนที่ยืดหยุ่นในท่อได้ ซึ่งช่วยรองรับการเคลื่อนตัวและการสั่นสะเทือน

รัศมีการโค้งงอที่อนุญาตจริง ช่วงการเคลื่อนที่ และวิธีการติดตั้งควรได้รับการยืนยันตามโครงสร้างเฉพาะ

สถานที่ติดตั้งทั่วไป

ใช้กันทั่วไปที่:

· ปั๊มสิ้นสุดการดูดหรือระบาย

· การเชื่อมต่อระหว่างอุปกรณ์และท่อหลัก

· จุดเชื่อมต่ออุปกรณ์เคลื่อนที่

· ท่ออุตสาหกรรมที่ต้องติดตั้งและถอดชิ้นส่วนบ่อยครั้ง

ขนาดหน้าแปลนต้องตรงกับหน้าแปลนผสมพันธุ์ พื้นผิวการซีล และตำแหน่งรูโบลต์

พารามิเตอร์ทางเทคนิค

อุตสาหกรรมแอพพลิเคชั่น

การทำเหมืองแร่:
ใช้สำหรับลำเลียงสารละลายแร่ กากแร่ และสื่อที่มีอนุภาค

การขุดลอก:
ใช้สำหรับลำเลียงสารละลาย ตะกอน และทราย

พอร์ต:
ใช้สำหรับการขนส่งของเหลวและวัสดุที่มีการไหลขนาดใหญ่

ทรายและกรวด:
ใช้สำหรับลำเลียงส่วนผสมน้ำ-ทรายและวัสดุอนุภาค

เครื่องจักรก่อสร้าง:
ใช้สำหรับการเชื่อมต่อที่ยืดหยุ่นระหว่างปั๊ม อุปกรณ์ และท่อส่งแบบเคลื่อนที่

การลำเลียงทางอุตสาหกรรม:
ใช้สำหรับน้ำอุตสาหกรรม สารละลาย และสื่อลำเลียงอื่นๆ ที่เหมาะสม

จุดคัดเลือก

เมื่อซื้อขอแนะนำให้ให้ข้อมูลต่อไปนี้:

· เส้นผ่านศูนย์กลางรูใน

· ความยาว

· ความกดดันในการทำงาน

· แรงดันสุญญากาศขณะทำงาน

· สื่อลำเลียง

· อุณหภูมิ

· อัตราการไหล

· ข้อกำหนดการดัดงอ/การเคลื่อนตัว

· หน้าแปลน มาตรฐาน

หากใช้สำหรับการดูดสุญญากาศ ควรระบุระดับแรงดันสุญญากาศให้ชัดเจน

หากลำเลียงตัวกลางที่มีฤทธิ์กัดกร่อน เช่น ทรายหรือสารละลายแร่ ควรระบุขนาดและความเข้มข้นของอนุภาค

การใช้และการบำรุงรักษา

· หลีกเลี่ยงแรงดัน แรงดันสุญญากาศ และช่วงอุณหภูมิที่ยืนยันไว้

· อย่าฝืนยืดหรือบิดท่อระหว่างการติดตั้ง

· ตรวจสอบรอยแตกร้าว ยางด้านนอก ส่วนที่นูน การสึกหรอที่ผิดปกติ และการรั่วไหลของหน้าแปลนเป็นประจำ

· หยุดใช้ท่อและยืนยันสภาพการทำงานอีกครั้งหากโครงสร้างเสียหายหรือท่อยุบผิดปกติเกิดขึ้น

การปรับแต่งผลิตภัณฑ์ / OEM และ ODM

สำหรับข้อกำหนดที่ไม่ได้มาตรฐาน สามารถยืนยันผลิตภัณฑ์ตามแบบของลูกค้า ตัวอย่าง หรือพารามิเตอร์ทางเทคนิค

ขอแนะนำให้จัดเตรียม:

เส้นผ่านศูนย์กลางภายใน/รหัส: ____

ความยาว / ความยาว: ____ ม

ความดันการทำงาน / ความดันการทำงาน: ____ MPa

สุญญากาศทำงาน / สุญญากาศ: ____ kPa

อุณหภูมิในการทำงาน / อุณหภูมิ: ____ ℃

การลำเลียงปานกลาง / ปานกลาง: ____

มาตรฐานหน้าแปลน / มาตรฐานหน้าแปลน: ____

ขนาดหน้าแปลน / ขนาดหน้าแปลน: ____

จำนวนการซื้อ / จำนวน: ____

พอร์ตปลายทาง / ปลายทาง: ____

คำถามที่พบบ่อย

ข้อดีหลักของท่อนี้คืออะไร?

ข้อได้เปรียบหลักคือการผสมผสานระหว่างการลำเลียงเส้นผ่านศูนย์กลางขนาดใหญ่และความสามารถในการเชื่อมต่อที่ยืดหยุ่น ทำให้เหมาะสำหรับการใช้งานที่เกี่ยวข้องกับการสั่นสะเทือนของอุปกรณ์ การเคลื่อนตัวของท่อ และการเบี่ยงเบนในการติดตั้ง

สามารถผลิตหน้าแปลนตามแบบได้หรือไม่?

ใช่. การยืนยันทางเทคนิคสามารถดำเนินการได้ตามมาตรฐานหน้าแปลน ขนาด หรือแบบที่ลูกค้าจัดเตรียมไว้

ใช้กับสารละลายแร่ได้หรือไม่?

ใช่. สามารถเลือกวัสดุยางด้านในและโครงสร้างเสริมแรงที่เหมาะสมได้ตามความเข้มข้นของสารละลายแร่ ขนาดอนุภาค อัตราการไหล ความดัน และอุณหภูมิ

ขั้นต่ำคืออะไร?

MOQ ได้รับการยืนยันตามข้อกำหนด ความยาว โครงสร้าง และการปรับแต่ง

สินค้ามาตรฐานสามารถรองรับการจัดซื้อจำนวนน้อยได้ตามเงื่อนไขการสั่งซื้อ

เวลาในการจัดส่งคืออะไร?

โดยทั่วไปผลิตภัณฑ์มาตรฐานสามารถจัดเตรียมได้ภายในประมาณ 7-20 วันทำการ

ผลิตภัณฑ์ที่กำหนดเองและข้อกำหนดพิเศษจะต้องได้รับการยืนยันตามข้อกำหนดในการสั่งซื้อ
